1. Forschungs hintergrund
Die Trennung der ersten und zweiten Stufe ist ein wichtiger Schritt in der Flugs tufe einer mehrstufigen Trägerrakete. Dies bedeutet, dass die Rakete unterschied liche Triebwerke in verschiedenen Flugs tufen verwendet und eine Gewichts reduzierung erzielt, indem kraftstoff erschöpfte Triebwerks struktur komponenten vergeworfen werden, wodurch die Nutzlast effizient geliefert wird. In eine vorbestimmte Umlaufbahn.
Ob das neue Entriegelung schema für die Trennung zwischen den Stufen korrekt ist, ob der Aktions mechanismus koordiniert ist, ob die Leistung verwandter Produkte, die am Trennungs prozess beteiligt sind, wirksam ist, ob das Servos ystem und das Hilfs strom system nach dem Entriegeln usw. normal funktionieren, müssen alle durch wissenschaft liche Experimente verifiziert werden.
Techno logische Mitarbeiter einer neuen Trägerrakete verwendeten ein binokulares Mess schema, das auf Hoch geschwindigkeit kameras basierte, um visuelle Beobachtungs tests durch zuführen und Haltungs änderungen während des Trennungs prozesses zu analysieren. und bewerten Sie das neue Zwischen stufen trennungs ent sperr schema numerisch.
2. Experimentier einführung
2.1 Prüf ziele
Um den Trennungs test zwischen den Stufen zu simulieren, eine Hoch geschwindigkeit kamera und ein Bewegungs analyze-und Messsystem werden verwendet, um Zeitreihen bilder von Lage änderungen während des Trennungs prozesses zu erfassen und verschiedene dynamische Parameter zu messen.
2.2 Prüfgeräte und Verfahren

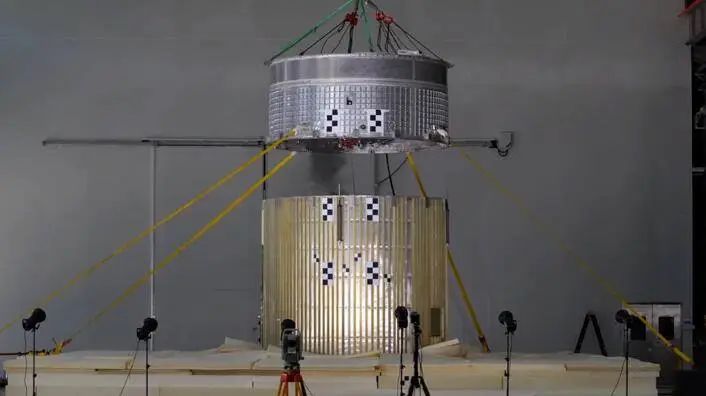

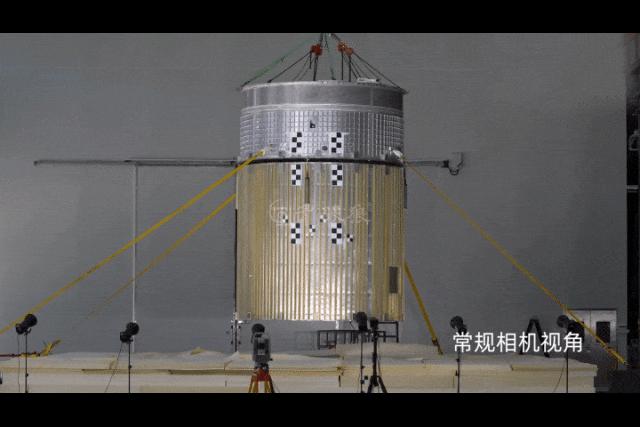

Der erste Schritt: Richten Sie eine Tests telle für die Trennung zwischen der ersten und zweiten Ebene ein und setzen Sie ein Kreuzziel auf das Tests tück.
Der zweite Schritt: Kalibrieren Sie die Probe mithilfe einer Total station.

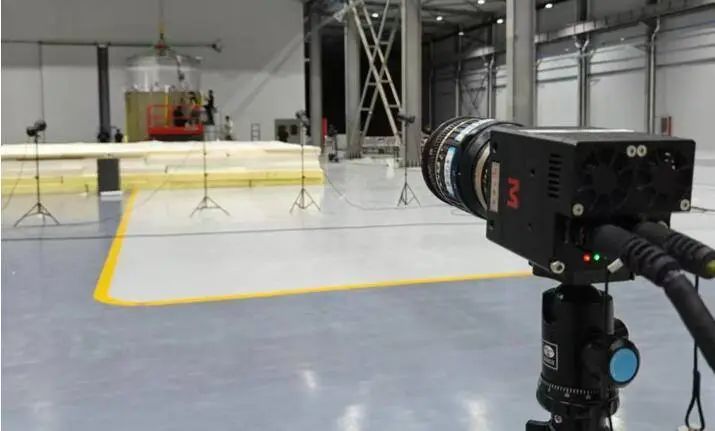

Der dritte Schritt: Verwenden Sie die Revealer-Hoch geschwindigkeit kamera, um Parameter mit 1000fps/s @ 1920 × 1080 zu erfassen und den Bewegungs trennungs-und Einstellungs änderungs prozess der Probe aufzu zeichnen.

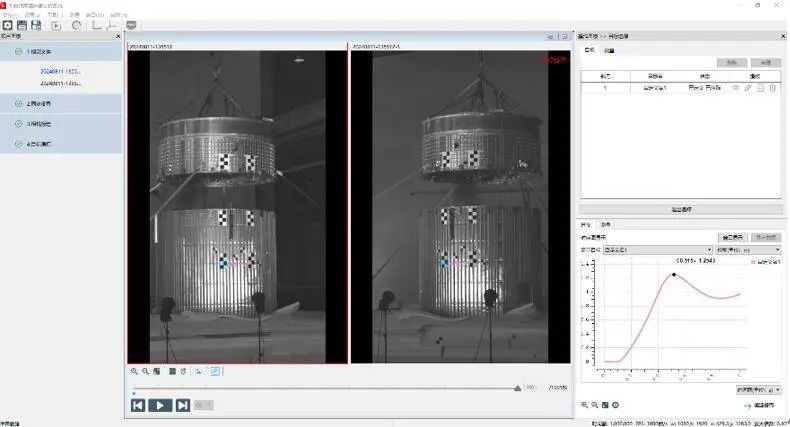

Der vierte Schritt: Verwenden Sie das Bewegungs analyze-und-messsystem für tausend äugige Wölfe, um die Zeitreihen bilder zu verarbeiten und die Gesamt verschiebungs-und Y-Richtungs verschiebungs komponente, die Geschwindigkeit und die Y-Richtungs geschwindigkeit komponente zu berechnen. Beschleunigung und Y-Richtung Beschleunigung komponente und andere Indikatoren.
Der fünfte Schritt: Überprüfen Sie die Testergebnisse und füllen Sie den Bewertungs bericht aus.
3. Test abschluss
Die neue Lösung für die Trennung und Entriegelung zwischen den Stufen ist korrekt, und die Arbeit jedes Systems wird koordiniert und abgestimmt.
Die Arbeits leistung von Entriegelung produkten, Energie trennung, Luft kreis trennung, Kabel trennung und Aufprall reduktion puffer geräten ist effektiv.
Die Aufprall umgebung während des Trennungs prozesses, der maximale Aufprall im Frequenz bereich an der Entriegelung position, beträgt weniger als 2500g.
Nach dem Entriegeln funktionieren die Produkte des Servos ystems und des Hilfs strom systems normal, und die Marge für das Umwelt design ist groß.
Angehängte Produkte in führung
Dieser inter sekundäre Trenn test verwendet 2 Revealer-Hoch geschwindigkeit kameras mit kleinem und großem Speicher, um ein binokulares Messsystem zur Sammlung zu bilden. Die Auflösung beträgt 1920x1080 Pixel und kann 3000 Frames erreichen. Die Körpergröße (W× H× D) ist nur 75 × 75 × 97mm, hergestellt in strikter Übereinstimmung mit GJB9001-2017 Standards.

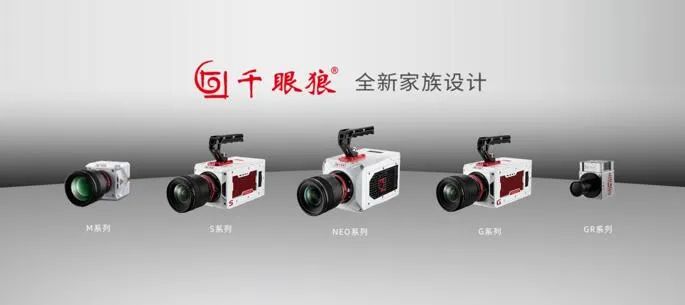

Produkt karte für Hoch geschwindigkeit kameras
Ultra hohe Geschwindigkeit: 25000fps @ 1280 × 1024
Ultra HD: 1000fps @ 5120 × 4096
Großer Speicher: bis zu 20TB Echtzeit-Schreiben auf SSD
Miniatur isierung: integrierte Körpergröße 75 × 75 × 97mm
Echtzeit übertragung: >4 GB/s Mehrkanal-CXP-12 chnitt stelle
Genaue Messung: Dehnung genauigkeit 20με und Mess genauigkeit 0,01 Pixel
Opto elektronische Leistung (nur sCMOS-Kamera): Quanten effizienz 95% Lese rauschen 1e-
