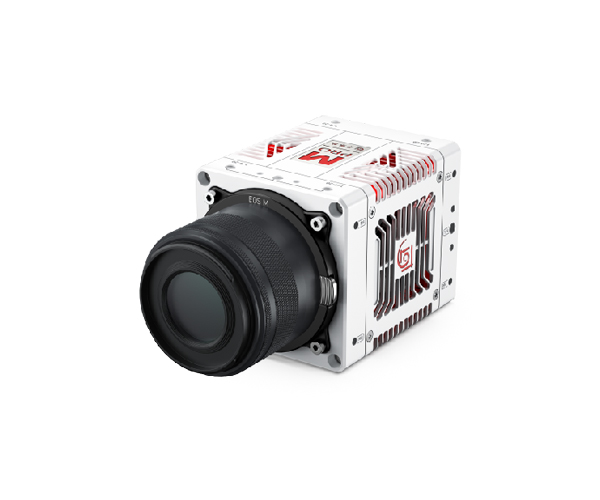

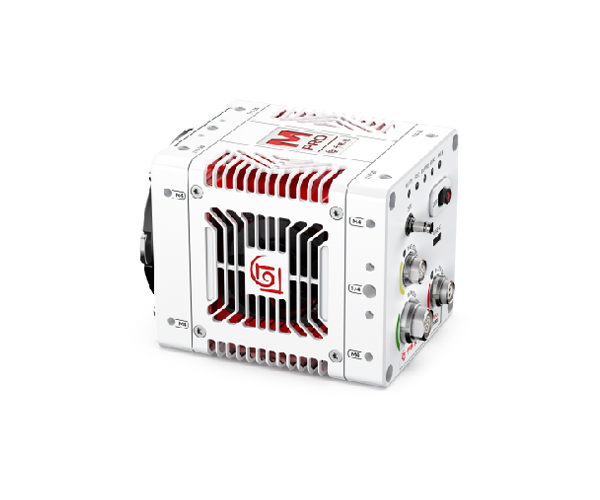

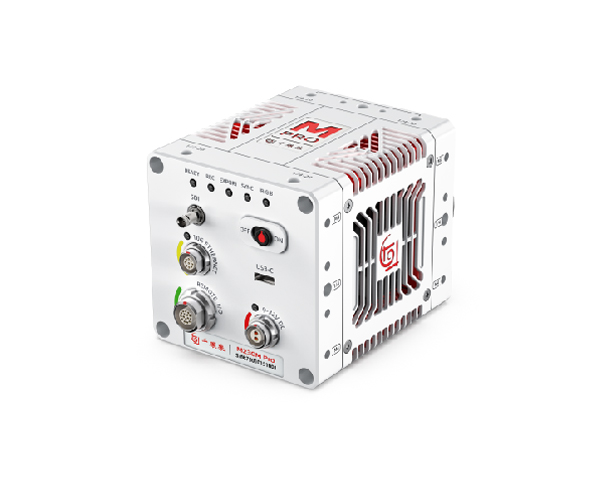

Die Revealer 3.000fps Hoch geschwindigkeit kamera mit großem Speicher M230M/C wurde als 3000-fPS-Kamera für wissenschaft liche Experimente in verschiedenen Disziplinen, industrielle F & E-Projekte entwickelt. und Fehler lokal isierung in industriellen Produktions linien anlagen. Mit einer Direkt übertragungs array-Speicher architektur und optimierten Schaltkreisen, mechanischer Struktur, Schnitts tellen, Ästhetik und Schutz mechanismen bietet es eine massive integrierte Speicher kapazität von 2TB.
Kompakter Körper
3000 fps 1080P Aufnahme Bildrate
Unterstützung für die Offline-Nutzung
2TB Nicht flüchtige SSD
10Gb Ethernet zum schnellen Download
Bei der Hoch geschwindigkeit erfassung ist das Datenvolumen häufig der größte Engpass. Während die meisten Kameras mit 3.000 fps eine ständige Verbindung zu einer Workstation erfordern, wurde der Revealer M230M/C entwickelt, um diese Grenzen zu überschreiten.
1. Industrial-Grade 2TB NVMe SSD: Jenseits des Standard-Speichers
Die meisten Hoch geschwindigkeit kameras sind auf flüchtigen Arbeits speicher angewiesen, wodurch die Aufnahmezeit auf Sekunden begrenzt wird und Datenverlust besteht, wenn die Strom versorgung unterbrochen wird. Der M230M/C verfügt über eine integrierte 2TB nicht flüchtige SSD.
Massive Speicher kapazität: Erfassen Sie Tausende von hoch auflösenden Frames, ohne sich Gedanken über Puffer überläufe zu machen.
Direct-Transfer-Architektur: Unsere optimierte Schaltung ermöglicht das Streaming von Hochgeschwindigkeits-Daten direkt in den internen Speicher, um sicher zustellen, dass bei kritischen wissenschaft lichen Experimenten keine Frame fallen.
2. Wahre Offline-Autonomie: Kein PC? Kein Problem.
Der M230M/C wurde für die Verwendung von "Field-Ready" und "Offline" entwickelt. Damit ist er das ideale Werkzeug für Umgebungen, in denen das Anbringen einer High-End-Workstation unpraktisch oder unmöglich ist.
Standalone-Aufzeichnung: Führen Sie die Erfassung von 3.000 fps mit voller Geschwindigkeit an entfernten Testst andor ten, industriellen Produktions linien oder ballistischen Bereichen im Freien durch, ohne an einen Computer gebunden zu sein.
Verbesserte Portabilität: Reduzierte Kabel unordnung (während der Erfassung sind keine Hochgeschwindigkeits-Datenkabel erforderlich) vereinfacht die Einrichtung auf engstem Raum oder auf mobilen Plattformen.
Daten sicherheit: Sobald das Ereignis erfasst ist, werden die Daten sicher auf der internen nicht flüchtigen SSD gespeichert und können nach Belieben 10GbE mit hoher Geschwindigkeit entladen.
3. Zuverlässige Fehler lokal isierung in rauen Umgebungen
Für industrielle Forschung und Entwicklung und Fehler erkennung bedeutet die Fähigkeit, offline zu arbeiten, dass der M230M/C in Gerätes chränke oder Roboterarme integriert werden kann, bei denen die Echtzeit-PC-Überwachung einges chränkt ist. In Kombination mit seinem IP64-Schutz und seiner robusten mechanischen Struktur bietet es ein Maß an Flexibilität, das Standard-Labor kameras einfach nicht erreichen können.
| SKU | M230M/C Pro | M220M/C Pro |
| Sensor | CMOS | CMOS |
| Auflösung | 1920 × 1080 | 1920 × 1080 |
| Rahmen | 3200fps | 2200fps |
| Verschluss | Globaler Verschluss | Globaler Verschluss |
| Min. Belichtung szeit | 100ns | 100ns |
| Pixel Größe | 10 μm x 10 μm | 10 μm x 10 μm |
| PIV | 150ns | 150ns |
| ADC | 10bit | 10bit |
| AE | Verfügbar | Verfügbar |
| EDR | Verfügbar | Verfügbar |
| Aufnahme taste | Verfügbar | Verfügbar |
| Daten schnitts telle | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet |
| Video-Schnitts telle | 3G-SDI/HDMI | 3G-SDI/HDMI |
| Sync-Eingangs schnitts telle | 3.3/5V TTL | 3.3/5V TTL |
| Sync-Output-Schnitts telle | 5V TTL | 5V TTL |
| Timing | DC IRIG_B in/GPI | DC IRIG_B in/GPI |
| Steuerungs schnitts telle | Reserve RS422 | Reserve RS422 |
| SSD | 64GB/256GB/512GB/1TB/2TB | 64GB/256GB/512GB/1TB/2TB |
| Objektiv | EF-Standard, F optional, C optional | EF-Standard, F optional, C optional |
| Größe W× H× D | 75 × 75 × 90mm | 75 × 75 × 90mm |
| Gewicht | 800g | 800g |
| Montage loch | Oben unten mit 1/4 Gewinde montage bohrungen | Oben unten mit 1/4 Gewinde montage bohrungen |
| Kühlung | Fans | Fans |
| Betriebs temperatur | -20 ~ 50 °C,-40 ~ 70 °C optional | -20 ~ 50 °C,-40 ~ 70 °C optional |
| Betriebs feuchtigkeit | 0 ~ 95% | 0 ~ 95% |
| Strom verbrauch | 30W | 30W |
| Schutzniveau | IP64 | IP64 |
| Schock | 30G Max 200G rückwärts Spitzen welle @ 7mSec 3 Axt | 30G Max 200G rückwärts Spitzen welle @ 7mSec 3 Axt |
| Vibration | 7,5 Grms 15min/3 Achsen | 7,5 Grms 15min/3 Achsen |
| EMC | Verfügbar | Verfügbar |
Die Spezifikationen werden aktualisiert. Für Details kontaktieren Sie uns bitte.
Die Revealer M230M/C-Hoch geschwindigkeit kamera verfügt über eine integrierte 2TB nicht flüchtige SSD. Dieser massive interne Speicher ermöglicht eine langfristige Hoch geschwindigkeit aufzeichnung und unterstützt den eigenständigen (Offline-) Betrieb, ohne dass eine kontinuierliche PC-Verbindung erforderlich ist.
Ja. Mit einer minimalen Belichtung szeit von 100ns und einem PIV-Intervall von 150ns ist der M230M/C speziell für hochpräzise Partikel bild velocimetrie (PIV) und digitale Bild korrelation (DIC) optimiert. Messungen in der wissenschaft lichen Forschung.
Die Kamera ist mit einer 10-GB-Ethernet-Schnitts telle ausgestattet, um sicher zustellen, dass Daten schnell von der internen 2TB SSD auf Ihre Workstation entladen werden, wodurch die Ausfallzeiten zwischen Hochgeschwindigkeits-Aufnahme sitzungen erheblich reduziert werden.
Absolut. Es ist mit einem IP64-Schutzniveau, einer robusten mechanischen Struktur ausgelegt und kann Stößen bis zu 30G standhalten. Dies macht es ideal für die Fehler lokal isierung auf industriellen Produktions linien und rauen F & E-Testst andor ten.
Der M230M/C erfasst hoch auflösende Bilder mit einer Bildrate von 3000 fps bei einer Auflösung von 1920 × 1080 (1080P) und liefert klares und detailliertes Zeitlupe material für die komplexe Bewegungs analyze.
