-Einführung in das digitale Bild korrelation system Revealer RVM
In den Bereichen Material prüfung und Struktur prüfung,Digitale Bild korrelation (DIC)Ist zu einer weit verbreiteten berührungs losen Technik für die Messung der Vollfeld verdrängung und Dehnung geworden. Da experimentelle Szenarien zunehmend dynamische Lade bedingungen wie Auswirkungen, Vibrationen und Ermüdung beinhalten, weisen herkömmliche Offline-DIC-Workflows Einschränkungen bei der Rückkopplung in Echtzeit und der technischen Anwendbar keit auf.
Um diese Herausforderungen anzugehen,Agile GerätHat eine neue entwickelt-Generation Revealer Digital Image Correlation (DIC) Software, RVM.Durch eine Neugestaltung der Computer architektur, des algorithm ischen Workflows und der Benutzerin ter aktion auf Systemebene ermöglicht RVM die auf Engineering-und Forschungs anwendungen zuges chnittene DIC-Messung in Echtzeit.
Herkömmliche DIC-Software basiert normaler weise auf einem Offline-Workflow, bei dem experimentelle Parameter und Analyse ergebnisse erst nach der Daten erfassung validiert werden können, wodurch die experimentelle In-situ-Kontrolle einges chränkt wird.
Die Revealer RVM Digital Image Correlation (DIC)-Software führt Bild interpolation algorithmen hoher Ordnung und ein leistungs starkes Parallel-Computing-Framework ein, das eine Vollzeit-DIC-Analyse in Echtzeit ermöglicht, einschl ießlich:
Echtzeit-Vollfeld verschiebung und Dehnung berechnung
Echtzeit-Video-Exten sometry
Echtzeit-Feature-Point-und Marker-Tracking
Bei einer Auflösung von 4096 × 3000 Pixel unterstützt RVM die Echtzeit berechnung von über 10.000 Messpunkten und erreicht Dehnung berechnungs raten von bis zu 20 fps. Diese Funktion ermöglicht es Forschern, die Dehnung lokal isierung und die Riss initiierung während dynamischer Experimente zu beobachten, wodurch der mit der Offline-Verarbeitung verbundene Informations verlust verringert wird.

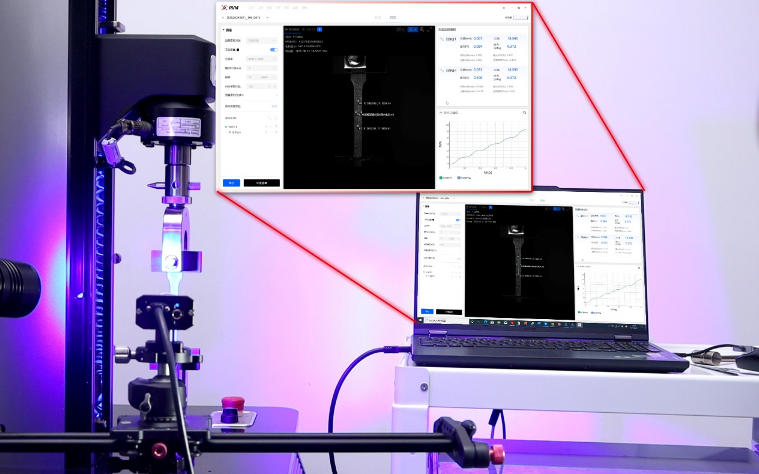

Bei Zug-und Groß verformung tests leiden Kontakts trecker häufig unter Installation komplexität und Ablösung risiken. Die Revealer RVM DIC-Software implementiert einen Echtzeit-Video-Exten so meter, der auf der Verfolgung von Sub-Pixel-Funktionen und der Kompensation der dynamischen Mess länge basiert.
Diese Funktion bietet eine Echtzeit ausgabe der axialen Dehnung, Quer belastung und des Poisson-Verhältnisses bei Bildraten von mehreren hundert Bildern pro Sekunde und eignet sich somit für Elastomere, Gummi und Verbund werkstoffe. und Proben auf Faser basis.
Die Kalibrierung genauigkeit ist entscheidend für die Zuverlässigkeit von Messungen der digitalen Bild korrelation. Herkömmliche DIC-Systeme erfordern umfangreiche Benutzer kenntnisse, um eine angemessene Kalibrierung qualität sicher zustellen.
Die Revealer RVM Digital Image Correlation Software verfügt über einen intelligenten Kalibrierung mechanismus durch koordiniertes Hardware-und Software design. Das System bewertet automatisch die Pose und Abdeckung der Kalibrierung platine während der Erfassung und bietet eine Echtzeit-Anpassungs führung, wodurch die Kalibrierung konsistenz sowohl in Labor-als auch in Feld umgebungen verbessert wird.
Auf der Ebene der Software architektur gestaltet RVM den traditionellen DIC-Workflow neu, um die Kontinuität und Benutzer freundlich keit zu verbessern:
Geführte Projekt konfiguration
Echtzeit visual isierung von Roh bildern, Dehnung karten und Exten so meter kurven
Eingebettete Betriebs führung
Multi-Format-Daten export kompatibel mit MATLAB und Python
Darüber hinaus bietet die DIC-Software (Revealer RVM Digital Image Correlation) Standard-Kommunikation schnitts tellen und SDKs, die die Integration mit Infrarot kameras, Prüfgeräten und anderen Sensoren für multimodale Messsysteme ermöglichen.
Die DIC-Software (Revealer RVM Digital Image Correlation) stellt einen Übergang der DIC-Technologie von einem präzisions fokussierten Analyse tool zu einer intelligenten Plattform für technische Messungen in Echtzeit dar. Die Innovationen auf Systemebene in den Bereichen Echtzeit berechnung, intelligente Kalibrierung und Workflow-Optimierung bieten eine effiziente und zuverlässige Lösung für die Material mechanik forschung, die Überwachung des strukturellen Gesundheits zustands und die industrielle Inspektion.
Q1: Was ist die DIC-Software (Revealer Digital Image Correlation)?
A:
Die DIC-Software (Revealer Digital Image Correlation) ist eine berührungs lose Vollfeld mess software, die von Agile Device für Forschungs-und Engineering anwendungen entwickelt wurde. Es wird verwendet, um Verschiebungs-und Dehnung felder von Materialien und Strukturen während der mechanischen Belastung zu messen. Das Produkt der neuesten Generation, Revealer RVM, unterstützt die Analyse digitaler Bild korrelationen in Echtzeit und eignet sich für dynamische und komplexe experimentelle Bedingungen.
Q2: Was sind die Haupt unterschiede zwischen Revealer RVM und herkömmlicher DIC-Software?
A:
Im Vergleich zu herkömmlicher DIC-Software (Offline Digital Image Correlation) zeichnet sich Revealer RVM durch Echtzeit berechnungs fähigkeit, intelligenten Kalibrierung mechanismus und technik orientiertes Workflow-Design aus. Diese Funktionen ermöglichen die Echtzeit ausgabe von Vollfeld belastungen, Video-Exten sometry-Daten und Verschiebung informationen während Experimenten.
Q3: Unterstützt die DIC-Software (Revealer Digital Image Correlation) die Echtzeit-Dehnung messung?
A:
Ja. Die Revealer Digital Image Correlation (DIC)-Software RVM unterstützt die Echtzeit-Vollfeld-Dehnung messung. Unter hoch auflösenden Bildgebung bedingungen ist die Software in der Lage, eine stabile Echtzeit-Dehnung berechnung über eine große Anzahl von Messpunkten hinweg durch zuführen, sodass sie für Aufprall-, Vibrations-und Ermüdung experimente geeignet ist.
Q4: Für welche Forschungs-und Engineering-Anwendungen ist die Revealer DIC-Software geeignet?
A:
Die DIC-Software (Revealer Digital Image Correlation) ist weit verbreitet für die Prüfung material mechanischer Eigenschaften, die Überwachung des Struktur zustands, die Erforschung von Verbund werkstoffen und die Prüfung von Elastomeren und Gummi materialien mit großer Verformung. sowie verschiedene industrielle Inspektions szenarien.
Q5: Unterstützt Revealer RVM die Integration mit anderen Prüfgeräten?
A:
Die Revealer Digital Image Correlation (DIC)-Software RVM bietet Standard-Kommunikation schnitts tellen und Software entwicklungs kits (SDKs), die die Integration mit Prüfmaschinen, Infrarot kameras ermöglichen. und andere Sensoren für den Bau von multimodal gekoppelten Messsystemen.
