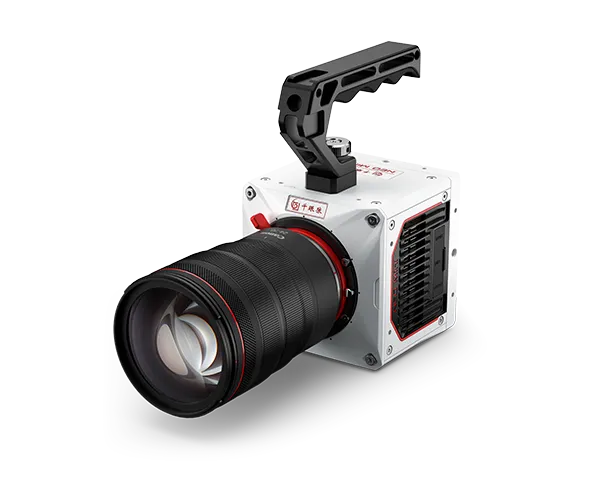

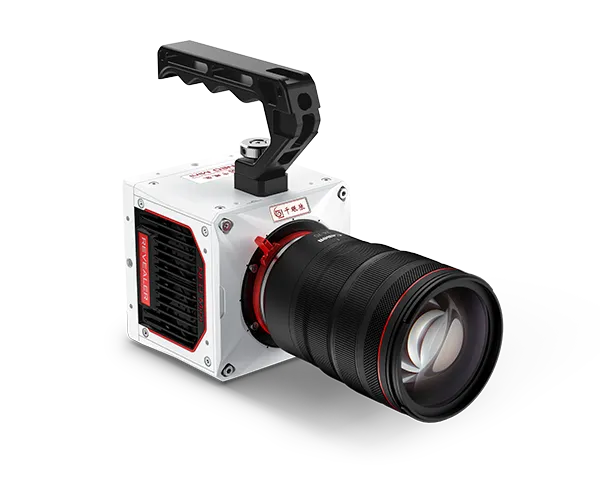

Die Revealer 9.000fps Hoch empfindliche Kompakte Hoch geschwindigkeit kamera NEO Mini 09M/C wurde für extreme Hochgeschwindigkeits-Bildgebung anwendungen entwickelt. Sein rückleuchten der BSI-Sensor verbessert die Effizienz der Photonen erfassung und ermöglicht eine sofortige Bildaufnahme mit ultrakurzen Belichtung zeiten. Es ist ideal für die Forschung in Bereichen wie Extrem mechanik, Schlag analyze, Hochfrequenz vibrations analyze, Hyperschall aerodynamik und mehr.
20 μm große Pixel & 85% QE BSI Sensor
9.000 fps @ 1280 × 1024 volle Auflösung
256GB Hochgeschwindigkeits-RAM + 1/2/4 TB Hyper Stor Flash-Speicher
200-1100 nm Spektrale Antwort
| SKU | NEO Mini 12M/C | NEO Mini 09M/C | NEO Mini 06M/C |
| Sensor | BSI CMOS | BSI CMOS | BSI CMOS |
| Auflösung | 1280 × 1024 | 1280 × 1024 | 1280 × 1024 |
| Rahmen | 12 500 fps | 9 000 fps | 6 000 fps |
| Verschluss | Globaler Verschluss | Globaler Verschluss | Globaler Verschluss |
| Min. Belichtung szeit | 150 ns | 150 ns | 150 ns |
| Pixel Größe | 20 μm x 20 μm | 20 μm x 20 μm | 20 μm x 20 μm |
| PIV | 250 ns | 250 ns | 250 ns |
| ADC | 8 / 10 Bit | 10 Bit | 10 Bit |
| AE | Verfügbar | Verfügbar | Verfügbar |
| EDR | Verfügbar | Verfügbar | Verfügbar |

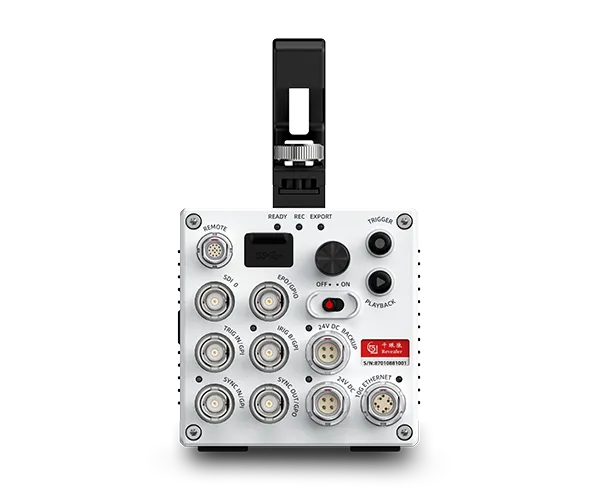

| Daten schnitts telle | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet |
| Video-Schnitts telle | SDI / HDMI | SDI / HDMI | SDI / HDMI |
| Sync-Eingangs schnitts telle | 3.3 / 5V TTL | 3.3 / 5V TTL | 3.3 / 5V TTL |
| Sync-Ausgabe schnitts telle | 5V TTL | 5V TTL | 5V TTL |
| Timing | DC IRIG_B auf | DC IRIG_B auf | DC IRIG_B auf |
| Steuerungs schnitts telle | Reserve RS422 | Reserve RS422 | Reserve RS422 |
| Trigger eingabe | Impuls auslöser signal | Impuls auslöser signal | Impuls auslöser signal |
| Objektiv halterung | EF / F / C | EF / F / C | EF / F / C |
| Interner RAM | 256 GB / 512 GB / 1 TB / 2 TB / 4 TB | 256 GB / 512 GB / 1 TB / 2 TB / 4 TB | 256 GB / 512 GB / 1 TB / 2 TB / 4 TB |
| Größe W× H× D | 110 × 110 × 105mm | 110 × 110 × 105mm | 110 × 110 × 105mm |
| Gewicht | 1900g | 1900g | 1900g |
| Betriebs temperatur | -10 ~ 50 °C | -10 ~ 50 °C | -10 ~ 50 °C |
| Strom verbrauch | 75 W | 75 W | 75 W |
| Betriebs temperatur optional | Verfügbar | Verfügbar | Verfügbar |
| Betriebs feuchtigkeit | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% |
| Schutzniveau | IP64 | IP64 | IP64 |
| Schock | 30Grms @ 11mSec 3 Achsen 6-Wege-60 Impulse | 30Grms @ 11mSec 3 Achsen 6-Wege-60 Impulse | 30Grms @ 11mSec 3 Achsen 6-Wege-60 Impulse |
| Vibration | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen |
| EMC | Verfügbar | Verfügbar | Verfügbar |
Die Spezifikationen werden aktualisiert. Für Details kontaktieren Sie uns bitte.
