Das Revealer Tomographic Particle Image Velocimetry(PIV)-System für die drei dimensionale Durchfluss messung integriert 4 Hoch geschwindigkeit kameras/hoch auflösende Kameras, einen Laser, eine Synchron isations steuerung und eine RFlow-Mess software. Es ermöglicht die sofortige Messung von drei Geschwindigkeit komponenten an jedem Punkt in einem 3D-Volumen.

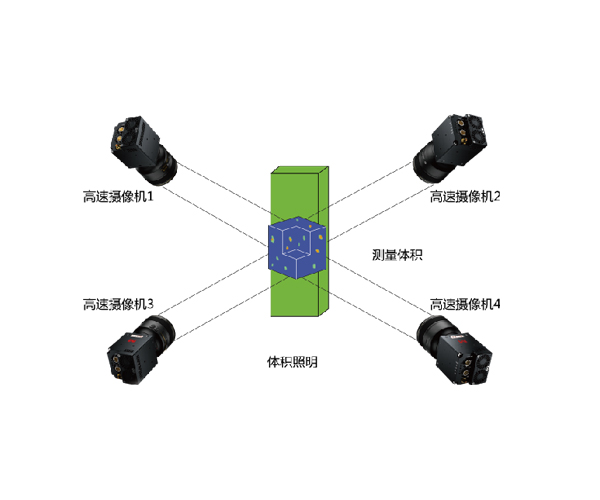

Multi-Camera-Synchron isation: Vier präzise ausgerichtete Hoch geschwindigkeit kameras erfassen umfassende Daten aus mehreren Winkeln und gewährleisten so eine zuverlässige 3D-Rekonstruktion auch in dichten Partikel feldern.
Selbst kalibrierung stech nik
Hintergrunds egmentierung basierend auf Deep Learning
GPU-Multi-Core-Beschleunigung
Drei dimensionale Geschwindigkeit sfeld analyze und drei dimensionale Partikel rekonstruktion
Vollständiger Einblick in 3 D3C: Messen Sie alle drei Geschwindigkeit komponenten (U, V, W) über ein Volumen, nicht nur über eine Ebene.
Hochgeschwindigkeits-Erfassung: Lösen Sie transiente und turbulente Phänomene durch Bildgebung mit kHz-Rate.
Schlüssel fertige Lösung: Integriertes System mit Kameras, Laser, Sync-Controller und leistungs starker RFlow-Software.
KI-Verbesserte Genauigkeit: Nutzen Sie Deep Learning für eine robuste Hintergrunds egmentierung und Partikel rekonstruktion.
| SKU | Hochfrequenz version | Niederfrequenz version |
| Auflösung | 2560 × 1920/1280 × 1024 | 5120 × 4096 |
| Rahmen | 2000fps/15000fps | 36fps |
| Daten schnitts telle | Gb Ethernet/10Gb Ethernet | CXP |
| Laser wellenlänge | 527nm/527nm | 532nm/532nm |
| Laser typ | Gepulster Hochfrequenz laser | Gepulster nieder frequenter Laser |
| Laser-Energie | 20 ~ 50mJ | 100 ~ 500mJ |
| Software-Lizenz | Rflow 3 D3C | Rflow 3 D3C |
| Statistik | Momentane Geschwindigkeit, durchschnitt liche Geschwindigkeit, Turbulenz intensität, Reynolds Stress, Vortizität | Durchschnitt liche Geschwindigkeit, Turbulenz intensität, Reynolds Stress, Vortizität |
Die Spezifikationen werden aktualisiert. Für Details kontaktieren Sie uns bitte.
