Digitale Bild korrelation (DIC)Ist eine berührungs lose optische Methode zur Messung von 2D-oder 3D-Verformung, Vibration und Dehnung in Materialien. Während Low-Speed-Kameras für statische Tests ausreichen, erfordert die Erfassung dynamischer Ereignisse-wie Explosions-, Hoch geschwindigkeit aufprall-oder Vibrations analysen-die Präzision einer profession ellen Hoch geschwindigkeit kamera.
In diesen Szenarien zeichnet die Kamera nicht nur ein Video auf. Es fungiert als hochpräziser Sensor.
Um die grundlegende Hardware hinter diesen Tests zu verstehen, sehen Sie unsereDer ultimative Leitfaden für Hoch geschwindigkeit kameras pezifi kationen.
Für zuverlässige Digital Image Correlation-Daten muss die Imaging-Hardware diese Mindest leistungs schwellen überschreiten:
Füll faktor: >90%, um eine maximale Lichts ammlung pro Pixel sicher zustellen.
Bit tiefe: 10-Bit-oder 12-Bit-Tiefe für überlegenen Graustufen kontrast (wesentlich für die Speckle-Verfolgung).
Dynamischer Bereich: Mindestens 60dB, um Details sowohl in Schatten als auch in Highlights der deformieren den Probe zu erfassen.
Trigger Jitter: <100ns für präzise 3D-DIC Triangulation.
Nicht jede Hoch geschwindigkeit kamera ist für DIC geeignet. Um nutzbare Daten zu erhalten, muss Ihre Kamera drei technische Säulen erfüllen:
DIC-Software verfolgt "Speckle-Muster" auf der Material oberfläche. Wenn der Sensor zu viel elektronisches Rauschen erzeugt, interpret iert die Software Pixels chwankungen falsch als Material belastung, was zu "Geister daten" führt.
Revealer Edge: Unsere Sensoren sind für die Stabilität bei schlechten Licht verhältnissen optimiert und gewährleisten saubere Muster auch bei Mikros kunden belichtungen.
Für eine genaue Dehnung zuordnung benötigen Sie genügend Pixel, um das Speckle-Muster aufzulösen.
Die Daumen regel: Mindestens 3-5 Pixel pro Speckle.
Erfahren Sie, wie sich die Auflösung auf Ihre Tests auswirktHoch geschwindigkeit kamera Auflösung Vergleich.

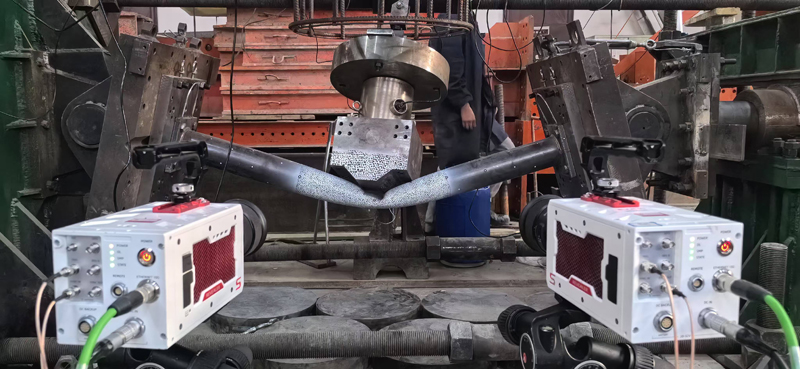

Für 3D-DIC müssen zwei Kameras den Rahmen am erfassenExactGleiche Mikros kunde. Jeder "Trigger Jitter" ruiniert die Triangulation und das resultierende 3D-Modell.
Wo glänzt eine Revealer-Hoch geschwindigkeit kamera wirklich in DIC?
Ballistic & Impact Testing: Messung, wie ein Material während einer Hoch geschwindigkeit kollision Energie absorbiert.
Schwingungs analyze: Verfolgung der Resonanz frequenzen von Turbinen schaufeln oder Automobil komponenten.
Bruch mechanik: Beobachtung der millisekunden schnellen Ausbreitung von Rissen in Verbund werkstoffen.
| Testtyp | Empfohlenes Modell | Auflösung | Max FPS | Warum es DIC passt |
| Statisch/Quasi statisch | M-Serie 5MP | 2560x2048 | 500 | Hohe räumliche Auflösung für große Exemplare. |
| Dynamische Vibration | M-Serie 1,3 MP | 1280x1024 | 4.000 | Ausgewogene Geschwindigkeit/Auflösung für resonant freq. |
| Auswirkungen/Ballistik | Ultra-Serie | 1280x1000 | 10.000 | Erfasst eine millisekunden schnelle Riss ausbreitung. |
| 3D-DIC Sync Set | Revealer Dual-Sync | Hängt vom Kopf ab | 1:1 Sync | Sub-Mikros kunden synchron isation zwischen Köpfen. |
Befolgen Sie diese dreistufige Checkliste, um Ihre Daten qualität zu maximieren:
Beleuchtung: Verwenden Sie hoc hinten sive LED-Kalt lichter, um wärme induzierte Luft verwirbelungen zu vermeiden, die Bilder verzerren können.
Kalibrierung: Verwenden Sie ein hochwertiges Kalibrierung gitter, um der Software die Linsen verzerrung der Kamera beizubringen.
Auswahl der Bildrate: Stellen Sie sicher, dass Ihr FPS mindestens das 10fache der Häufigkeit des Ereignisses beträgt, das Sie messen.
Benötigen Sie Hilfe bei der Berechnung Ihrer erforderlichen FPS? Siehe unseren Führer:So wählen Sie die besten FPS für industrielle Anwendungen.
Unsere Kameras der Ultra-Serie und der M-Serie sind auf DIC ausgerichtet und bieten:
Global Shutter-Technologie: Beseitigt Bewegungsunschärfe und stellt sicher, dass jeder Speckle scharf ist.
Hohe QE (Quanten effizienz): Ermöglicht kürzere Belichtung zeiten, ohne die Bild tiefe zu verlieren.
Nahtlose Software integration: Kompatibel mit großen DIC-Software anbietern.
Q: Kann ich eine Farbkamera für DIC verwenden?
A: Monochrom wird bevorzugt. Monochrome Sensoren bieten einen höheren Kontrast und eine bessere räumliche Auflösung, was für die genaue Verfolgung von Speckles unerlässlich ist.
Q: Was ist die minimale Auflösung für 3D DIC?
A: Während 1MP (1280x1024) der Industries tandard für viele dynamische Tests ist, bieten unsere 5MP-Modelle überlegene Details für groß angelegte Proben tests.
Q: Wie viel kostet ein DIC-Kamerasystem?
A: Die Kosten hängen von den erforderlichen FPS und der Auflösung ab.Fordern Sie ein Angebot für ein DIC-Ready-System an.
F: Warum ist ein Global Shutter für DIC obligat orisch?
A: Rollläden verursachen beim Erfassen von sich bewegenden Objekten eine "geometrische Verzerrung", da verschiedene Teile des Rahmens zu leicht unterschied lichen Zeiten auf gezeichnet werden. Für DIC stellt Global Shutter sicher, dass der gesamte Rahmen gleichzeitig belichtet wird. Dies ist entscheidend für die Aufrechterhaltung der geometrischen Integrität des Speckle-Musters.
Q: Beeinflusst die Objektiv auswahl die DIC-Genauigkeit?
A: Auf jeden Fall. Wir empfehlen hochwertige Prime-Linsen mit geringer Verzerrung. Jede radiale oder tangentiale Verzerrung von der Linse muss während der Kalibrierung phase mit einem hochpräzisen Gitter korrigiert werden.
F: Können sich Revealer-Kameras in Vic-3D oder GOM Correlate integrieren lassen?
A: Ja. Unsere Kameras geben Standard-TIFF/BMP/AVI-Formate mit präzisen Zeitstempeln aus, sodass sie vollständig mit branchen führenden DIC-Analyse software wie Vic-3D, GOM und Correlated Solutions kompatibel sind.
In der Welt der Material wissenschaft ist Genauigkeit alles. Durch die Wahl einer Kamera, die speziell für die Strapazen der digitalen Bild korrelation optimiert ist, stellen Sie sicher, dass Ihre Forschung durch zuverlässige High-Fidelity-Daten unterstützt wird.
