Original-Technologie von Revealer
In industriellen Szenarien wieHochgeschwindigkeits-visuelle Messung,Roboter position ierung, UndAutomat isierte Qualitäts prüfung, DieHoch geschwindigkeit kameraIst dank seiner berührungs losen Messung, der hohen zeitlichen Auflösung und der hohen räumlichen Genauigkeit zu einem kritischen Werkzeug geworden.
In realen Produktions umgebungen können jedoch Faktoren wieTemperatur änderungen,Mechanische Schwingungen, UndLinse instabilitätUnweigerlich UrsacheParameter drift-Einschl ießlich Verschiebungen der intrinsischen Parameter (Brennweite, Hauptpunkt) und extrinsischer Parameter (Position, Ausrichtung).
Sobald diese Parameter driften, dieGeometrische Beziehung der Bildgebung ändert sichDies führt zu verstärkten Messfehlern, die sich direkt auf die 3D-Rekonstruktion und die Dimensions genauigkeit auswirken.
Traditionelle Ansätze zur Korrektur der Parameter drift stützen sich im Allgemeinen aufOffline-Kalibrierung, Die unter mehreren Einschränkungen leidet:
1. Labor kalibrierung-Beinhaltet das Abnehmen der Hoch geschwindigkeit kamera und des Objektivs und das Senden an ein Labor zur Kalibrierung unter Verwendung von Standard zielen. Dies führt zuProduktions ausfallzeiten,Hohe Kosten, UndSchlechte Aktualität.
2. Strukturelle Verstärkung-Umfasst Vibrations isolatoren, starre Rahmen oder Wärmedämmung abdeckungen. Diese helfen aberKann Drift an der Quelle nicht verhindernUnd sind schwer in bestehende Leitungen nachzurüsten.
3. Manuelle Kalibrierung vor Ort-Bediener platzieren vorübergehend Kalibrierung platten während der Wartungs fenster, aber diese Methode ist von Natur ausVerspätetUnd kann nicht reagieren aufÄnderungen des Echtzeit parameters.
Um die Einschränkungen herkömmlicher Kalibrierung methoden zu überwinden, entwickelte das Algorithmus-Engineering-Team von Agile Device eine innovative Echtzeit-Kalibrierung stech no logie vor Ort, die speziell für die Kompensation der dynamischen Parameter drift entwickelt wurde, ohne die Produktion zu stoppen.
2.1 Schlüssel innovationen

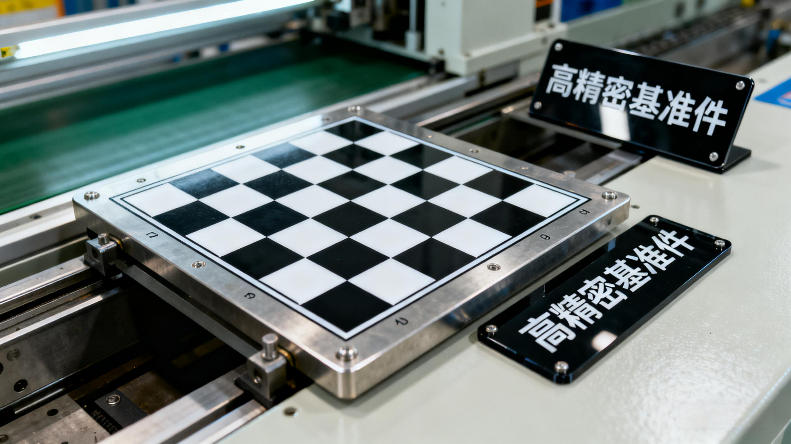

Mit dieser Technologie wird ein hochpräzises Referenz objekt wie eine Schachbrett platte eingeführt, die direkt auf der Produktions linie installiert ist (Abb. 1).
Abb. 1
Das Referenz objekt ist starr an der Produktions struktur befestigt, bleibt während des Betriebs unverändert und bietet eine Genauigkeit von 0,001mm, die als absolute geometrische Basislinie dient.
Die Hoch geschwindigkeit kamera erfasst kontinuierlich Bilder dieser Referenz platte. Mithilfe der erweiterten Algorithmus-Pipeline von Revealer-basierend auf Feature-Extraction & Matching-und Affine-Transformation modellen-berechnet das System kontinuierlich die Echtzeit-Parameter drift.

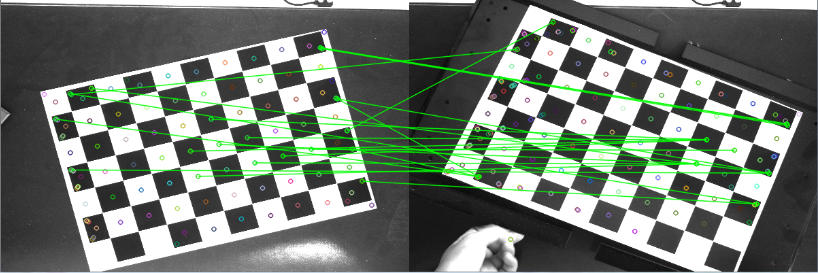

Feature Extraction & Matching (Abb. 2):
Ident ifi ziert und richtet wichtige Feature-Punkte zwischen dem aktuellen Bild und der gespeicherten Baseline aus.
Abb. 2

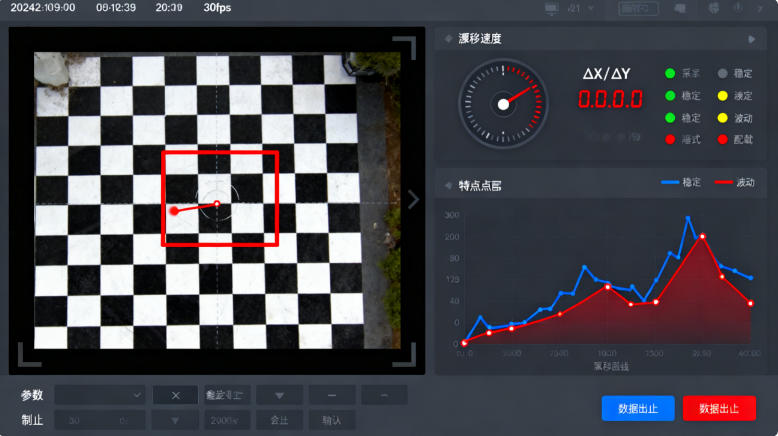

Affine Transformation (Abb. 3 & 4):
Quant ifi ziert geometrische Verformung.
Bei den ursprünglichen Koordinaten (x, y) und transform ierten Koordinaten (x', y') bestimmt das Modell die Verschiebung (Δx, Δy).
Durch die Berechnung dieser Abweichungen bestimmt das System, wie weit sich die Ansicht der Kamera relativ zur Basislinie verschoben hat.
Abb. 3
Abb. 4
Mit diesen Drift informationen aktualisiert der Algorithmus automatisch die intrinsischen und extrinsischen Parameter der Kamera, um eine anhaltende Mess stabilität ohne menschliche Beteiligung sicher zustellen.
2.2 Differenz ierte Vorteile
Verglichen mit traditionellen Offline-Kalibrierung methoden, dieseEchtzeit-Kalibrierung lösung vor OrtBietet erhebliche Vorteile in Bezug auf Produktivität, Kosten und Präzision:
Effizienz & Kosten
Keine Notwendigkeit, die Produktion zu stoppen.
Jeder Kalibrierung zyklus kann in abgeschlossen werdenWeniger als 5 Minuten.
Beseitigt versteckte Kosten im Zusammenhang mit Produktions ausfallzeiten.
Präzision
Nach Kompensation bleibt Messfehler innerhalb0,005mm.
Gewähr leistet eine konsistente Genauigkeit unabhängig von Umwelt schwankungen.
Umwelt anpassungs fähigkeit
Konzipiert fürHoch vibrations-, temperatur variable und raue Industrie umgebungen.
Verbessert die Robustheit des Systems dramatisch.
In einem echten industriellen Mess szenario erlebte die Produktions linie starke mechanische Vibrationen. Die aufgenommenen Bilder der Hoch geschwindigkeit kamera zeigten spürbaren Jitter (Abb. 5), wodurch eine genaue Messung unmöglich wurde.
Abb.5
Nach der Bereitstellung des Echtzeit-Kalibrierung systems:

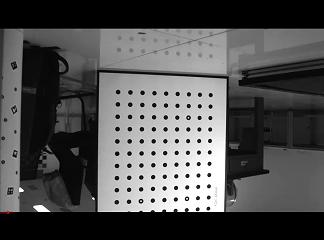

Die visuelle Mess umgebung wurde deutlich stabilisiert (Abb. 6).
Abb. 6

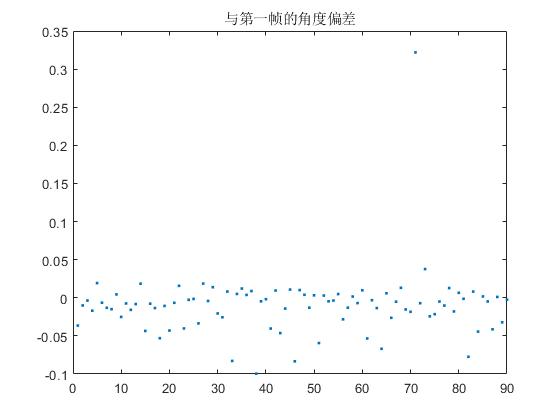

Winkel abweichung des Punkt arrays: 0,0433 ° Standard abweichung (Abb. 7).
Abb.7

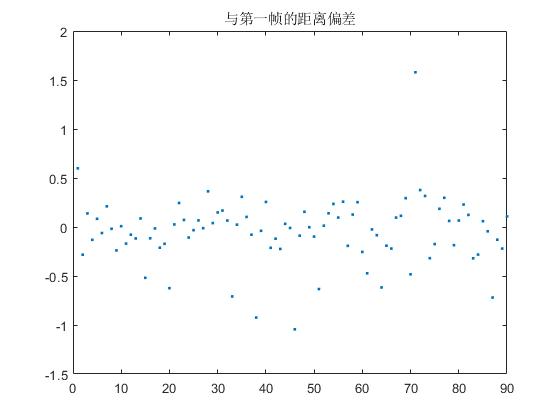

Abstands abweichung: 0,3341 px Standard abweichung (Abb. 8).
Abb.8
Die Ergebnisse bestätigen, dass Bild jitter auf Sub pixel pegel unterdrückt wurde, was die anspruchs vollen Anforderungen an die industrielle Genauigkeit erfüllt und die Zuverlässigkeit dieser Drift kompensation stech no logie unter Beweis stellt.
Durch die Anwendung dieser Echtzeit-Kalibrierung stech no logie vor Ort können industrielle Benutzer intrinsische und extrinsische Parameter von kontinuierlich überwachen und kompensierenHoch geschwindigkeit kameras. Die Lösung-angetrieben von Revealer-Algorithmen und entwickelt von Agile Device-liefert:
Hohe Effizienz und niedrige Betriebs kosten
Hohe Präzision und Zuverlässigkeit
Starke Anpassungs fähigkeit an komplexe Industrie umgebungen
Diese Technologie bringt einen erheblichen Wert für Hoch geschwindigkeit messa wendungen in:
Elektronische Präzisions komponenten inspektion 3C
Lithium-Batterie-Stapel herstellung
Anzeige feld Inspektion
Kfz-Karosserie-Schweiß messung
Roboter position ierung und industrielle Automatisierung
Es bietet eineRobust, in Echtzeit und wartungsfreiAnsatz zur Adressierung der Parameter drift, um eine zuverlässige Mess leistung über Hochgeschwindigkeits-Produktions linien hinweg sicher zustellen.
