Experimentieren Sie Teilen | Material Stretching Video Exten so meter Experiment basierend auf Hochtemperatur-DIC-Messtechnik
1. Experimentelle Hintergrund
In den Bereichen Luft-und Raumfahrt und Kernenergie sind Materialien und Struktur teile extrem hohen Temperatur arbeits bedingungen ausgesetzt. Änderungen des mechanischen Verhaltens wie thermische Verformung und Riss ausbreitung wirken sich auf die Sicherheit und Lebensdauer der Geräte aus. Die DIC-Technologie (Digital Image Correlation) hat sich aufgrund ihrer Vorteile der berührungs losen, Vollfeld messung und Anti-Interferenz zu einem leistungs starken Werkzeug zur Untersuchung der Material mechanik unter Hoch temperatur bedingungen entwickelt.
Vor kurzem führten Ingenieure von Qianyanlang und F & E-Mitarbeiter eines inländischen Kopf ausrüstung unternehmens gemeinsam hoch temperatur beständige Proben zug versuche auf der Grundlage der Hochtemperatur-DIC-Technologie durch. verifizierte die Stabilität und Genauigkeit der Hochtemperatur-DIC-Technologie und untersuchte neue Methoden zur Bewertung der Hoch temperatur material leistung.

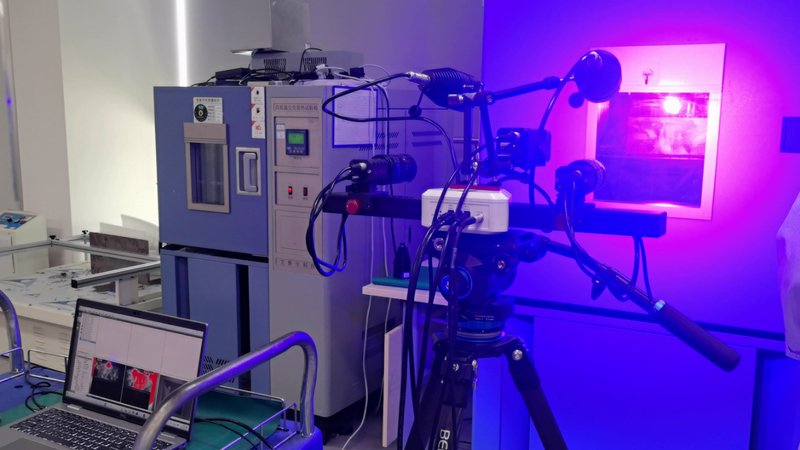

Abbildung 1 Schematisches Diagramm des Hochtemperatur-DIC-Messsystems
2. Experimentelle Ausrüstung
Das Experiment verwendet das Qianyanlang-Hochtemperatur-DIC-Messsystem, und die Kern konfiguration ist wie folgt:
1) Bildaufnahme ausrüstung: Revealer hoch auflösende Kamera 4096 × 3000 @ 30fps, ausgestattet mit 50mm großem Industrie objektiv.
2) Lichtquellen system: 450nm Band 100W Hochleistungs-Blaulicht quelle, ausgestattet mit importierten Filtern, um rotes Hoch temperatur licht zu unterdrücken.
3) DIC-Software: Übernehmen Sie die selbst entwickelte RDIC-Dehnung messung und-analyze software von Revealer, die die Berechnung und Verschiebung verfolgung von Vollfeld belastungen in Echtzeit unterstützt.
Die experimentelle Plattform umfasst auch einen Vakuum-Hoch temperatur ofen (maximal steuerbare Temperatur 1900 ° C), Verbund proben, Exten so meter usw.
3. Experimentelle Verfahren
1) Bauen Sie ein DIC-Messsystem auf, um das Zielfeld von 15 × 15cm abzudecken.
2) Sprühen Sie anorganisches Hoch temperatur speckle material auf die Oberfläche der Probe.
3) Installieren Sie eine blaue Lichtquelle und einen Filter, um die Belichtung szeit zu reduzieren und den Bildkontrast zu verbessern.
4) Starten Sie die Hochtemperatur-Zug prüfmaschine und lösen Sie das DIC-System synchron aus, um insgesamt 1.800 Bilder zu sammeln.
5) Verwenden Sie die Revealer DIC-Software, um Verschiebung daten zu messen und zu analysieren und mit den Extenso meter-Messergebnis sen zu vergleichen und zu überprüfen.
4. Experimentelle Daten und Genauigkeit überprüfung

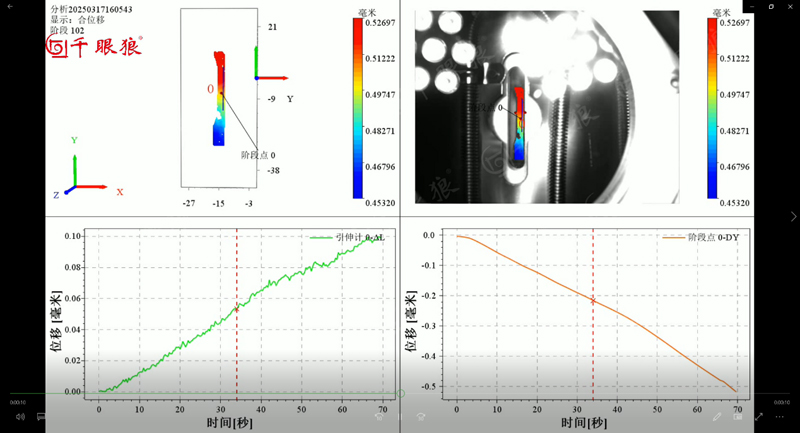

Der Vergleich der Verschiebung daten des Proben messab schnitts, gemessen durch das Hochtemperatur-DIC-System und den traditionellen Exten so meter, ist wie folgt:
1) In der elastischen Stufe beträgt die Abweichung zwischen den durch Hochtemperatur-DIC gemessenen Verschiebung daten und dem Exten so meter ≤ 1,2%;
2) In der Kunststoffs tufe beträgt die Abweichung zwischen den durch Hochtemperatur-DIC gemessenen Verschiebung daten und dem Exten so meter ≤ 2,8%;
3) In der kritischen Phase vor dem Bruch ist die lokale Flecken unschärfe durch weißen Hoch temperatur nebel mit einer maximalen Abweichung von 3,5% betroffen.
Die Standard abweichung der Vollfeld-Verschiebung messung beträgt ≤ 0,03mm, was die Zuverlässigkeit der berührungs losen Messung des Hochtemperatur-DIC-Systems bestätigt.
5. Experimentelle Aussicht
Dieses Experiment verifizierte die hochpräzise Mess fähigkeit des DIC-Messsystems unter extremen Hoch temperatur bedingungen, löste das Problem des Schmelzens von Speckle-Material und der Unterdrückung von Rotlicht störungen in Hoch temperatur umgebungen. und lieferte zuverlässige Daten unterstützung für die Leistungs bewertung von Materialien unter Hochtemperatur-Zug bedingungen. In Zukunft wird Qianyanlang weiterhin den wissenschaft lichen Forschungs trends auf dem Gebiet der Hoch temperatur mechanik folgen, weiterhin die Schwierigkeiten der Ultra hoch temperatur DIC-Messtechnik überwinden, und fördern die technische Anwendung der digitalen Bild korrelation DIC-Messtechnik unter komplexen Bedingungen.
