Diese Studie zeigt, wie kombiniertHoch geschwindigkeit kameraTechnologie mitDigitale Bild korrelation (DIC)Ermöglicht präziseDynamische Dehnung messungInHopkinson-Drucks tange (SHPB)Tests. VerwendungDie Ultra-Hoch geschwindigkeit kameras NEO25 von RevealerUndOptische Mess lösung des agilen GerätsS visualisierten und quant ifi zierten die Forscher die vollständige Verformung von Zement proben im Mikros kunden maßstab unter hohen Auswirkungen auf die Dehnung srate.
Hoch geschwindigkeit kamerasErfassen Sie ultras chnelle Ereignisse, die herkömmliche Bildgebung systeme nicht auflösen können. In SHPB-Experimenten zeichnen sie transiente Verformungen und Stoßwellen ausbreitung in Mikros kunden zeiträumen auf und ermöglichen so eine Echtzeit beobachtung von elastischen, plastischen und Versagens stufen in Materialien, die einem Aufprall ausgesetzt sind.
Digitale Bild korrelation (DIC)Stellt zur VerfügungBerührungs lose, Vollfeld-Dehnung und Verschiebung messungÜberwindung der Einschränkungen herkömmlicher Dehnung messer, die nur lokale Durchschnitts werte messen. In Kombination mit Hoch geschwindigkeit bildern liefert DIC räumlich aufgelöste Dehnung entwicklungs daten, die für das Verständnis des Material verhaltens unter dynamischen Belastungen von entscheidender Bedeutung sind.
Exemplar:Zementscheibe, Ø 50mm × 25mm
Ausrüstung:
· ZweiHoch geschwindigkeit kameras NEO25M
·Aufdecker DIC-Strain-Analyse-Software
·Split Hopkinson Druck Bar (SHPB) System
·Speckle-Muster-Oberfläche und Stereo-Kalibrierung platte
· Akquisition srate: 100.000 fps mit 10 µs zeitliche Auflösung
Die Kameras, geliefert vonAgile GerätWurden synchron isiert, um die Verformung der Probe aufzu zeichnen. Die DIC-Software analysierte Bilds equenzen, um Verschiebung felder zu berechnen und Lagrange-Dehnung szeit kurven abzuleiten.

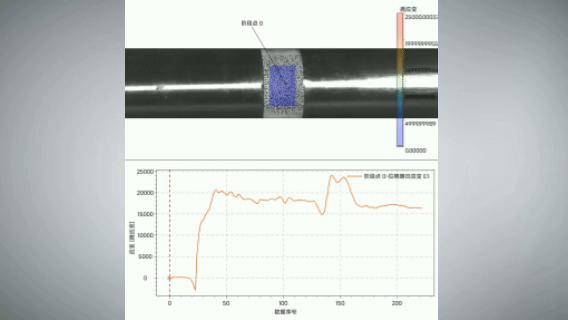

Stufe I (190-390 µs | Rahmen 20-40)
Lineares Dehnung wachstum zeigt anElastische Verformung. Die Spannungs welle erreicht gerade die Probe und die Steifigkeit eigenschaften des Zement materials dominieren.

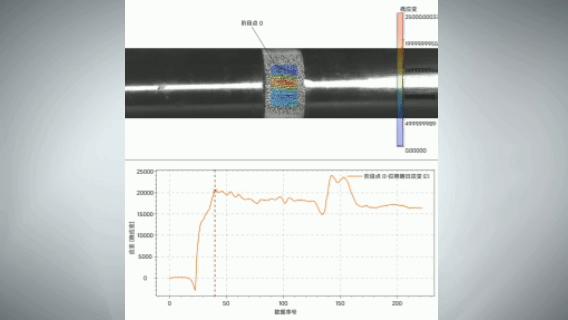

Stufe II (400-1290 µs | Rahmen 40-130)
Nichtlineare Dehnung oszillationTritt auf, wenn sich Mikrorisse bilden und die lokale Steifigkeit abnimmt. Eine moderate Amplitude impliziert einen verteilten Schaden und eine gehaltene strukturelle Integrität.

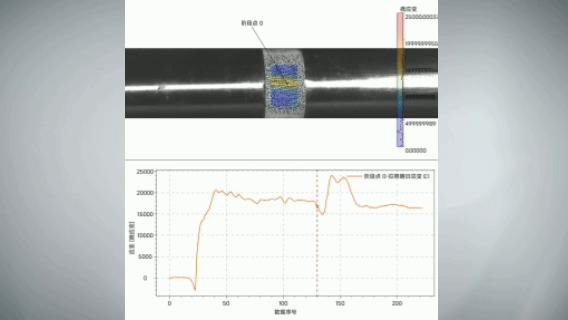

Stufe III (1290-1510 µs | Rahmen 130-152)
Ein zweiter Dehnung anstieg aufgrund von reflektierten Spannungs wellen, die die beschädigte Probe erneut beladen. Eine verringerte Steigung weist auf eine Verschlechterung der Steifigkeit hin. Nach-1510 µs stabilisiert sich die Dehnung alsMakro-RisseForm und das Material versagt.
Ich. DieHoch geschwindigkeit kamera NEO25UndDIC-SystemErfolgreich die volle dynamische Reaktion der Probe von 0 bis 2,2 ms erfasst.
II.DICAbgeleitete Dehnung kurven zeigen deutlich elastische Phasen, Schadens akkumulation und Versagen.
III. DieMikros kunde auflösende BildgebungFähigkeit ident ifi ziert kritische transiente Ereignisse wieSchaden initiatioN undLokale FrakturBereitstellung von Benchmark-Daten für die Entwicklung von konstitutiven Modellen mit hoher Dehnung srate.
IV.Optische Instrument ierung des agilen GerätsVerbessert die experimentelle Effizienz, Wiederholbar keit und Kalibrierung präzision bei mechanischen Tests mit hoher Geschwindigkeit.
Q1: Welche Vorteile bietet eine Hoch geschwindigkeit kamera in der Aufprall mechanik forschung?
A1: Es erfasst Verformung ereignisse in Mikros kunden-oder sogar Nanosekunden-Zeitskalen und ermöglicht es Forschern, die Ausbreitung von Spannungs wellen und Material versagen in Echtzeit zu visual isieren.
Q2: Wie verbessert die digitale Bild korrelation (DIC) die Genauigkeit der Dehnung messung?
A2: DIC bietet eine berührungs lose Vollfeld-Dehnung kartierung, die eine quantitative Bewertung lokaler Dehnung gradienten und Fehler initiation spunkte ermöglicht.
Q3: Welche Branchen können von der DIC-und Hoch geschwindigkeit kamera integration profitieren?
A3: Material tests für die Luft-und Raumfahrt, Analyse der Verteidigung auswirkungen, Crash forschung für Kraftfahrzeuge und Energie materialien unter hoher Belastung.
Q4: Wer liefert die Bildgebung stech no logie, die in dieser SHPB-Studie verwendet wird?
A4: Das System wurde von Revealer entwickelt und von Agile Device unterstützt, das sich auf fortschritt liche optische und bildgebende Lösungen für die wissenschaft liche Forschung spezial isiert hat.
