Wenn Sie die Welt der wissenschaft lichen Bildgebung erkunden, sind Sie wahr schein lich auf wissenschaft liche CMOS-Kameras (sCMOS) gestoßen. Diese leistungs starken Werkzeuge verändern Forscher, Astronomen und Mikroskop iker, die unter schwierigen Bedingungen qualitativ hochwertige Bilder benötigen. Aber was genau macht sCMOS-Kameras aus? Dieser Leitfaden befasst sich mit den Schrauben und Muttern der sCMOS-Technologie, wie sie sich von Standard-CMOS unter scheidet und warum sie für wissenschaft liche Anwendungen die erste Wahl ist. Wir werden auch die praktischen Verwendung zwecke untersuchen und Ihnen bei der Entscheidung helfen, ob eine sCMOS-Kamera für Ihre Arbeit geeignet ist.
Quanten effizienz (QE): Bis zu 95% (zurück beleuchtete Modelle).
Lese rauschen: Niedrig wie 1, 0-1, 5 Elektronen (Standard-CMOS ist 5-10e-).
Auflösung: Hohe Dichte (4,2 MP bis 21MP +).
Daten schnitts telle: 10GbE oder Camera Link für Hoch geschwindigkeit durchsatz.
Kühlung: Thermo elektrische (TE) Kühlung zur Reduzierung von Dunkelstrom.
AWissenschaft liche CMOS (sCMOS)-KameraIst ein spezial isiertes Bildgebung gerät für leistungs starke wissenschaft liche Anwendungen. Im Gegensatz zu den CMOS-Sensoren in Ihrem Smartphone,SCMOS-KamerasSind auf Präzision ausgelegt und bieten geringes Rauschen, hohe Geschwindigkeit und außer gewöhnliche Bildqualität. Sie verwenden eine einzigartige Architektur mit zwei Verstärkern pro Pixels palte, mit der gleichzeitige Anzeige mit hoher und niedriger Verstärkung sowohl helle als auch schwache Signale in einem Schuss erfasst werden können. Dies macht sie ideal für anspruchs volle Aufgaben wie das Erfassen schwacher biologischer Signale oder entfernter Sterne.
Standard-CMOS-Sensoren leiden häufig unter einem Kompromiss zwischen Geschwindigkeit und Lärm. SCMOS überwindet dies durch die Verwendung von Correlated Double Sampling (CDS) und Doppels äulen verstärkern. Diese Architektur ermöglicht einen "High Gain"-Pfad zur Minimierung von Lese geräuschen und einen "Low Gain"-Pfad zur Maximierung der Bohrloch kapazität und bietet einen 16-Bit-HDR (High Dynamic Range). Bild in einem einzigen Rahmen.
Einblick: SCMOS-Kameras schließen die Lücke zwischen Geschwindigkeit und Empfindlichkeit und sind so vielseitig für Labore, die sowohl hochwertige Standbilder als auch eine schnelle Video aufnahme benötigen.
Sie fragen sich vielleicht: Wenn CMOS in meinem Telefon ist, was ist das Besondere an sCMOS? Hier ist die Aufschlüsse lung:
· Rauschen: Standard-CMOS-Sensoren haben ein höheres Lese rauschen (5-10 Elektronen), während sCMOS 1-2 Elektronen erreicht, was für die Bildgebung bei schlechten Licht vermerken von entscheidender Bedeutung ist.
· Dynamischer Bereich: sCMOS-Kameras bieten einen 16-Bit-Dynamikbereich (bis zu 53.000: 1) und übertreffen damit den 10-12-Bit-Bereich des Standard-CMOS bei weitem.
· Geschwindigkeit: sCMOS verwendet eine parallele Anzeige für Bildraten über 100 fps im Vergleich zu langsameren sequentiellen Anzeigen in vielen Standard-CMOS-Sensoren.
· Zweck: Standard-CMOS wurde für Consumer-Geräte (z. B. Webcams, Telefone) entwickelt, während sCMOS für wissenschaft liche Präzision optimiert ist.
Einblick: Wenn Sie von der Bildgebung für Verbraucher zur wissenschaft lichen Forschung übergehen, bieten sCMOS-Kameras die Klarheit und Geschwindigkeit, die für profession elle Ergebnisse erforderlich sind.
| Feature | SCMOS-Kamera | Standard-CMOS-Kamera |
| Lesen Sie Lärm | 1-2 e- (Extreme Präzision) | 5-10 e- (Standard) |
| Dynamischer Bereich | 16-Bit (bis zu 53.000: 1) | 10-12 Bit (~ 1.000: 1) |
| Quanten effizienz | Bis zu 95% (wissenschaft liche Note) | 50-70% (Verbraucher grad) |
| Expositions kontrolle | Globale und Rolling Shutter-Optionen | Normaler weise nur Rolling Shutter |
| Kosten überlegung | Prämien investition für F & E | Kosten günstig für grundlegende Aufgaben |
Lassen Sie uns auspacken, was sCMOS-Kameras zu einem Kraft paket für wissenschaft liche Bildgebung macht.
SCMOS-Kameras erzielen dank ihres fortschritt lichen Sensor designs ein Lese rauschen von nur 1-2 Elektronen. Dieses geringe Rauschen ist entscheidend für die Erfassung klarer Bilder bei schlechten Licht verhältnissen wie Fluoreszenz mikroskopie oder schwachen astronomischen Objekten.
Einblick: Für Anwendungen, bei denen Rauschen kritische Details verdecken kann, bieten sCMOS-Kameras sauberere Bilder als die meisten anderen Sensor typen.
Bei paralleler Anzeige können sCMOS-Kameras selbst bei hohen Auflösungen (z. B. 4,2 MP) über 100 Bilder pro Sekunde erfassen. Diese Geschwindigkeit ist perfekt, um sich schnell bewegende Prozesse wie Zell dynamik oder vorübergehende astronomische Ereignisse zu verfolgen.
Einblick: Hohe Bildraten machen sCMOS-Kameras zu einer Top-Wahl für dynamische Experimente, bei denen das Timing alles ist.
Visuelle Gelegenheit: Fügen Sie ein Video ein, das Hochgeschwindigkeits-sCMOS-Material zeigt, z. B. Zellen, die sich in Echtzeit unter einem Mikroskop teilen.

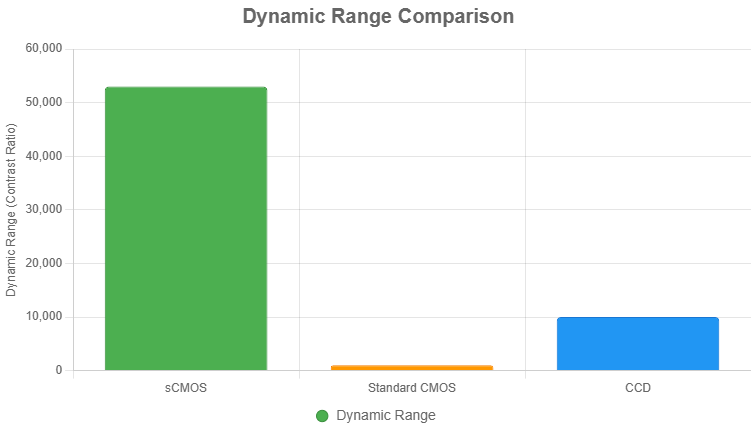

SCMOS-Kameras verfügen über einen 16-Bit-Dynamikbereich, sodass sie sowohl helle als auch schwache Signale in einem einzigen Bild ohne Sättigung erfassen können. Dies ist ein Wegbereiter für Anwendungen mit unterschied lichen Licht intensitäten wie der Kalzium bildgebung.
Einblick: Der breite Dynamik bereich von sCMOS-Kameras reduziert den Bedarf an Mehrfach belichtungen und spart Zeit in komplexen Experimenten.
Zurück beleuchtete sCMOS-Kameras erreichen Quanten effizienzen (QE) bis zu 95%, was bedeutet, dass sie fast alle verfügbaren Photonen erfassen. Diese hohe Empfindlichkeit ist der Schlüssel für Anwendungen bei schlechten Licht verläufen wie Astrofotografie oder Einzelmolekül-Bildgebung.
Einblick: Hohe QE macht sCMOS-Kameras zu einer kosten günstigen Wahl für Labore, die ohne die Kosten spezieller Sensoren empfindliche Bildgebung benötigen.
SCMOS-Kameras werden in einer Reihe von wissenschaft lichen Bereichen eingesetzt. Hier sind einige Schlüssel anwendungen:
SCMOS-Kameras zeichnen sich durch geringes Rauschen und hohe Bildraten durch Fluoreszenz mikroskopie aus. Sie sind ideal für die Bildgebung von Lebend zellen, hoch auflösende Techniken (z. B. STORM) und die Verfolgung dynamischer Prozesse wie Protein wechsel wirkungen.
Einblick: Für Mehr benutzer labors bieten sCMOS-Kameras die Vielseitigkeit, verschiedene Mikroskopie experimente problemlos zu handhaben.
In der Astrofotografie glänzen sCMOS-Kameras, um große Sichtfelder mit hoher Geschwindigkeit wie vorübergehende Ereignisse oder Vermessungen mit weitem Himmel zu erfassen. Ihre hohe QE und ihr geringes Rauschen machen sie sowohl für kurze als auch für lange Belichtungen großartig.
Einblick: sCMOS-Kameras sind eine budget freundliche Option für Astro fotografen, die hoch auflösende Bilder benötigen, ohne die Bank zu sprengen.
Im Bereich der experimentellen Strömungs mechanik sind sCMOS-Kameras zur primären Bildgebung maschine für fortschritt liche PIV-Systeme geworden. Dank ihres extrem niedrigen Lese rauschens und der hohen Bildraten können diese Kameras die schwache Streuung von Tracer-Partikeln mit äußerster Präzision erfassen. Wenn in eine komplette integriertPIV-SystemUnsere sCMOS-Technologie bietet die wesentliche Mikros kunden synchron isation, die für eine genaue Partikel verfolgung und eine komplexe Geschwindigkeit sfeld abbildung erforderlich ist.
Bei der Auswahl einer wissenschaft lichen Kamera für eine Mehr benutzer einrichtung ist sCMOS häufig die vielseitig ste Wahl und übertrifft herkömmliche CCDs sowohl in Bezug auf Geschwindigkeit als auch Auflösung.
Sie fragen sich, ob eine sCMOS-Kamera Ihren Bedürfnissen entspricht? Hier ist eine kurze Checkliste:
· Brauchen Sie hohe Geschwindigkeit? Wenn Sie schnelle Ereignisse erfassen (z. B.> 100 fps), ist sCMOS eine gute Wahl.
· Low-Light-Bedingungen? Zurück beleuchtete sCMOS-Modelle mit hoher QE sind ideal für schwache Signale.
· Budget beschränkungen? SCMOS-Kameras sind im Allgemeinen günstiger als andere High-End-wissenschaft liche Kameras.
· Vielseitigkeit? SCMOS arbeitet in den Bereichen Mikroskopie, Astronomie und Hoch geschwindigkeit bildgebung und ist damit ein arbeits tier im Labor.
EnthüllerDie sCMOS-Kameras von Highspeed bieten wie die Sona-Serie eine hohe Empfindlichkeit, einen 16-Bit-Dynamikbereich und eine robuste Kühlung für Langzeit belichtungen, was sie zu einer soliden Wahl für verschiedene Anwendungen macht.
Einblick: Die Investition in eine sCMOS-Kamera kann Ihr Labor zukunfts sicher machen, da seine Vielseitigkeit eine breite Palette von Experimenten unterstützt.
Die Auswahl der richtigen sCMOS-Kamera ist eine kritische Entscheidung, die sich direkt auf die Qualität Ihrer Forschungs daten auswirkt. Während Roh spezifikationen wichtig sind, hängt die beste Wahl davon ab, wie die Architektur der Kamera mit Ihren spezifischen experimentellen Anforderungen überein stimmt. Bei der Bewertung verschiedener sCMOS-Kameras empfehlen wir, sich auf die folgenden vier Säulen zu konzentrieren:
1. Die Balance zwischen Pixelgröße und Auflösung
Für die optische Mikroskopie wird eine Pixelgröße von 6,5 um allgemein als "Sweet Spot" angesehen. In Kombination mit 60x oder 100x Vergrößerung objektiven stellt diese Pixelgröße sicher, dass Sie eine beugung begrenzte Auflösung (Nyquist-Sampling) erreichen, ohne die volle Kapazität zu beeinträchtigen. Wenn Ihre Arbeit großflächige Bildgebung beinhaltet (e.g., kachel-Scannen), priorisieren Sie sCMOS-Kameras mit größeren Sensoren (bis zu 37mm Diagonale), um das Sichtfeld (FOV) in einer einzigen Aufnahme zu maximieren.
2. Shutter-Modi: Rolling vs. Global Shutter
Flexibilität ist der Schlüssel in einer Multi-User-Einrichtung. Stellen Sie sicher, dass Ihre ausgewählte sCMOS-Kamera Dual-Shutter-Modi unterstützt:
Rolling Shutter: Am besten für stationäre oder sich langsam bewegende Samples mit dem absolut niedrigsten Lese rauschen (1,0 e-).
Global Shutter: Wesentlich für die Hochgeschwindigkeits-Fluiddynamik oder sich bewegende Organismen und bietet verzerrung freie "Schnapp schuss"-Bildgebung, bei der jedes Pixel gleichzeitig die Belichtung beginnt und beendet.
3. kühlende Leistung und Dunkelstrom
Für Langzeit belichtung anwendungen wie Bio lumineszenz oder Weltraum astronomie wird der dunkle Strom zum begrenzen den Faktor. Suchen Sie nach sCMOS-Kameras, die mit fortschritt licher thermo elektrischer (TE) Kühlung ausgestattet sind. Eine Kamera, die eine stabile Sensor temperatur von-20 ° C oder weniger aufrechterhalten kann, reduziert das thermische Rauschen erheblich und stellt sicher, dass Ihre schwachen Signale während einer mehrminütigen Exposition nicht verloren gehen.
4. Daten durchsatz und Schnitts telle
Hoch auflösende sCMOS-Kameras erzeugen riesige Datenmengen (häufig mehr als 500 MB/s). Stellen Sie sicher, dass die Kamera oberfläche den Fähigkeiten Ihrer Workstation entspricht, um Engpässe zu vermeiden. 10GbE (Gigabit Ethernet) und Camera Link sind die Industries tandards für Hoch geschwindigkeit durchsatz, die eine Echtzeit visual isierung und eine schnelle Daten übertragung zum NVMe-Speicher ermöglichen.
Expert Insight: Fragen Sie vor Abschluss Ihres Kaufs immer nach einer "Quantum Efficiency (QE) Curve", die speziell für die Wellenlänge Ihrer Fluor ophore bestimmt ist. Eine Hochleistungs-sCMOS-Kamera sollte die Spitzen-QE genau dort bereitstellen, wo Ihr Experiment sie am meisten benötigt, sei es im UV-oder NIR-Spektrum.
Was ist der Unterschied zwischen CMOS und sCMOS?
SCMOS-Kameras sind für wissenschaft liche Bildgebung mit geringerem Rauschen (1-2 e-), höherem Dynamik bereich (16 Bit) und schnelleren Bildraten (>100 fps) optimiert. im Vergleich zu Standard-CMOS, das für Verbraucher anwendungen wie Smartphones konzipiert ist.
Was ist die beste sCMOS-Kamera für die wissenschaft liche Bildgebung?
Top-sCMOS-Kameras wie der Sona-6 Extreme von Revealer Highspeed bieten 95% QE, geringes Rauschen und hohe Bildraten und eignen sich daher ideal für Anwendungen wie Fluoreszenz mikroskopie oder Astrofotografie.
Ist eine CMOS-Kamera gut?
Standard-CMOS-Kameras eignen sich hervorragend für den Verbraucher gebrauch (z. B. Telefone, Webcams), verfügen jedoch nicht über die Präzision von sCMOS für wissenschaft liche Aufgaben. SCMOS-Kameras eignen sich besser für Low-Light-, High-Speed-oder hoch auflösende Bildgebung.
Wofür wird eine wissenschaft liche CMOS-Kamera verwendet?
SCMOS-Kameras werden in der Fluoreszenz mikroskopie, Astrofotografie, Hoch geschwindigkeit bildgebung, Quanten bildgebung und Spektroskopie eingesetzt, wo ihr geringes Rauschen, ihre hohe Geschwindigkeit und ihr großer Dynamik bereich leuchten.
Sind sCMOS-Kameras für Langzeit belichtung geeignet?
Ja, insbesondere TE-gekühlte sCMOS-Modelle, die bei Langzeit belichtungen in Anwendungen wie Astrofotografie oder Mikroskopie bei schlechten Licht verträgen dunkles Rauschen reduzieren.
Wie gehen sCMOS-Kameras mit Bildgebung mit hohem Durchsatz um?
Ihre hohen Bildraten und großen Sichtfelder machen sCMOS-Kameras perfekt für Aufgaben mit hohem Durchsatz wie das Screening von Tausenden von Zellen bei der Wirkstoff forschung.
Warum ist sCMOS die beste wissenschaft liche Kamera für Low-Light-Imaging?
Die Überlegenheit von sCMOS-Kameras in Umgebungen mit schlechten Licht verhältnissen beruht auf ihrem extrem niedrigen Lese geräuschen boden (normaler weise 1,0 e-bis 1,5 e-) und der fortschritt lichen rück beleuchteten (BSI) Technologie.
Im Gegensatz zu Standard-CMOS-Sensoren, bei denen Signale unter 5-10 Elektronen Rauschen vergraben werden können, ermöglicht die sCMOS-Architektur eine hohe Quanten effizienz (bis zu 95% QE). Dies bedeutet, dass fast jedes Photon erfasst und in Daten umgewandelt wird. In Bereichen wie der Fluoreszenz mikroskopie oder der Weltraum-Astrofotografie ermöglicht diese Präzision Forschern, klare, quant ifizierbare Bilder von schwachen biologischen Markern oder entfernten Himmels körpern aufzunehmen, die für herkömmliche Sensoren unsichtbar wären. Durch die Minimierung des "Rausch bodens" stellt sCMOS sicher, dass das Signal-Rausch-Verhältnis (SNR) auch in Szenarien mit Photonen mangel hoch bleibt.
Wie verbessert die sCMOS-Technologie die Wirtschaft lichkeit von Hoch geschwindigkeit kameras?
Der Hauptgrund, warum die sCMOS-Technologie die Kosten effizienz von Hoch geschwindigkeit kameras verbessert, ist die Fähigkeit, den Kompromiss zwischen "Geschwindigkeit und Auflösung" zu beseitigen.
Traditionell mussten Labore in zwei separate Systeme investieren: eine hoch auflösende Kamera für Standbilder und eine dedizierte Kamera mit hoher Bildrate für dynamische Ereignisse. Eine einzelne Revealer-sCMOS-Kamera (wie die Sona-oder NEO-Serie) bietet eine Auflösung von mehreren Megapixeln (4,2 MP bis 21MP) bei einer Geschwindigkeit von mehr als 100-500 fps. Diese "All-in-One"-Vielseitigkeit reduziert die Gesamt betriebs kosten erheblich um:
Reduzierung der Hardware investitionen: Eine Kamera deckt mehrere experimentelle Einstellungen ab (z. B. PIV, DIC und allgemeine Mikroskopie).
Senkung der Wartung: Moderne TE-Kühlsysteme in sCMOS sind robuster und erfordern eine weniger spezielle Wartung als ältere EMCCD-oder ultra gekühlte CCD-Systeme.
Schnellerer Daten durchsatz: Schnitts tellen mit hoher Bandbreite (10GbE) sparen Stunden Daten übertragungs zeit und steigern so die Labor produktivität.
Was ist die Zukunft von sCMOS-Kameras in der wissenschaft lichen Forschung?
Die nächste Generation von sCMOS-Kameras bewegt sich standard mäßig in Richtung rück beleuchteter (BSI) Sensoren und drückt die QE über 95% über ein breiteres Spektrum (UV bis NIR) hinaus. Darüber hinaus Integration von On-Sensor-KI-Verarbeitung und schnelleren Schnitts tellen wie QSFP28 (100GbE) ermöglichen es sCMOS-Kameras, die massiven Datenraten zu bewältigen, die für die 4D-Lichtblattmikroskopie und die Echtzeit-Quanten bildgebung erforderlich sind.
