Bei der Untersuchung der Blasen dynamik ist die genaue Identifizierung und kontinuierliche Verfolgung von Blasen im Mikro maßstab, mit geringem Kontrast und hoher Dichte eine häufige Herausforderung für die Strömungs mechanik und die Mikro fluidik. Energie chemie ingenieur wesen und biomedizin ische Technik. Die Ingenieure von Agile Device haben die Revealer-Ultra-High-Speed-Serie mit einem selbst entwickelten Algorithmus für heterogene verzweigte neuronale Netzwerke kombiniert, um eine visuelle Hochgeschwindigkeits-Lösung für das Blasen messfeld zu erstellen. Dieses System ermöglicht eine präzise Erkennung, stabile Verfolgung und die Messung von Blasen durch mehr dimensionale physikalische Parameter in komplexen Szenarien und bietet eine robuste Unterstützung experimente ller Werkzeuge für die Blasen dynamik forschung.
Als typische zweiphasige Gas-Flüssig-Grenzflächen strukturen treten die transienten Prozesse von Blasen-wie Erzeugung, Aufstieg, Verformung, Koaleszenz und Aufbrechen-auf Mikros kunden skalen auf. die Wärme übertragungs effizienz, die Reaktions raten und die Systems tabilität direkt beeinflussen. Standard-Industrie kameras oder gewöhnlicheHoch geschwindigkeit kamerasKämpfen, um den vollständigen Evolutions prozess zu erfassen.
Auf der algorithm ischen Ebene basieren traditionelle Methoden stark auf manueller Interpretation oder klassischer Bild verarbeitung (Schwellen wert-/Kanten erkennung), die die folgenden realen Herausforderungen nicht bewältigen:
Niedriger Kontrast: Wenn die Brechung indizes der Blasen und des Mediums ähnlich sind, verschwimmen die Kanten und die Graustufen unterschiede sind schwach, wodurch die herkömmliche Schwellen werte unwirksam werden.
Hintergrund interferenzen: Verunreinigungen im Strömungs feld und Schwankungen in der Zwei phasen schnitts telle verursachen häufig falsch positive Ergebnisse.
Mikros kala ziele: Blasen mit Durchmessern von nur 10 bis 15 Pixeln fehlen signifikante Textur-und Form merkmale. Herkömmliche CNN-Algorithmen verlieren diese kritischen Details beim Pooling häufig.
Überfüllung mit hoher Dichte: Wenn der Abstand zwischen Blasen kleiner als ihr Durchmesser ist, tritt eine gegenseitige Abschirmung auf, die bei herkömmlichen Tracking-Algorithmen zu Identitäts verwirrung führt.
2.1 Hardware-Plattform-Revealer Ultra-Hochgeschwindigkeits-Kamera NEO
In der praktischen Technik und in der experimentellen Forschung werden Revealer-Ultra hoch geschwindigkeit kameras häufig in Szenarien zur Blasen messung eingesetzt, mit den folgenden Hauptvorteilen:
Unterstützt die Hoch geschwindigkeit erfassung von 25.000 fps bei 1,3 Megapixeln, und die Zeit auflösung erreicht im effektiven ROI bis zu 5 μs.
Nimmt eine neue Generation von BSI-Sensoren mit einer Quanten effizienz von 85% auf, die eine Hoch geschwindigkeit abbildung mit nur 10 Lux Beleuchtung ermöglicht.
Verfügt über einen hohen Dynamik bereich von 54 dB, wodurch das Signal-Rausch-Verhältnis in kontrast armen Szenarien effektiv verbessert wird.
Bietet eine SDK-Schnitts telle, die die Zusammenarbeit in Echtzeit mit selbst entwickelten Algorithmen unterstützt, um eine "Analyse während des Erwerbs" zu erreichen.
Sich aus schließlich auf Hoch geschwindigkeit kameras zu verlassen, reicht immer noch nicht aus, um die Blasen messung in komplexen Szenarien abzuschließen. Algorithmen ingenieure von Agile Device haben die Einschränkungen des traditionellen Einzelzweig-Faltung netzwerks truktur modells durchbrochen und einen Pfad der "heterogenen neuronalen Dual-Branch-Netzwerk architektur" vor geschlagen. Dieser Weg löst den Widerspruch zwischen Genauigkeit und Geschwindigkeit, indem er einen parallelen Mechanismus der "lokalen Fein charakterisierung" und "globalen semantischen Wahrnehmung" festlegt. In der anschließenden Bewegungs inferenz wird ein mehr dimensionaler Beschränkung assoziation algorithmus eingeführt, der auf der optimalen Transport theorie basiert. Die technischen Grundsätze lauten wie folgt:
Hoch auflösender Zweig:
Verwendet kleine Faltung kerne und erweiterte Faltung, die dem Kanten detail und der geometrischen Kontur rekonstruktion winziger Blasen gewidmet sind.
Kontext zweig:
Extrahiert großflächige Merkmale, indem das Empfangs feld erweitert wird, um die globale Struktur des Gebiets, in dem sich Blasen befinden, die Hintergrunde igen schaften und die makros kopische Verteilung in der Szene zu verstehen.
Dynamisches Fusions modul:
Nimmt ein leichtes Fusions modul an, um die Gewichts verteilung der beiden Zweige dynamisch an die Bild merkmale in Echtzeit anzupassen und eine effiziente Zusammenarbeit zwischen Details und Semantik zu erreichen.
Optimale Transport verfolgung:
Konstruiert einen mehr dimensionalen Merkmals raum einschl ießlich Position, Form, Nachbarschaft topologie und historischer Flugbahn, um eine konsistente Übereinstimmung der Cross-Frame-ID zu minimalen Kosten zu erreichen.
Indikator | Vorteil |
Präzision | Stabile Identifizierung von Mikro blasen, die sich der Auflösung grenze nähern. |
Geschwindigkeit | Angepasst an den hohen Daten durchsatz vonHoch geschwindigkeit kameras; Die leichte Fusion gewähr leistet eine schnelle Verarbeitung von Hoch geschwindigkeit sequenzen. |
Robustheit | Erhält hohe Erkennungs raten in Umgebungen mit geringem Kontrast und hohem Rauschen. |
Stabilität | Verbessert die ID-Konsistenz in Szenarien mit hoher Dichte. |
Erweiterbar keit | Unterstützt die Multi-Parameter-Analyse, einschl ießlich Sauter-Mittelwert durchmesser, Sphärizität, projizierter Fläche, momentaner Geschwindigkeit und Beschleunigung. |

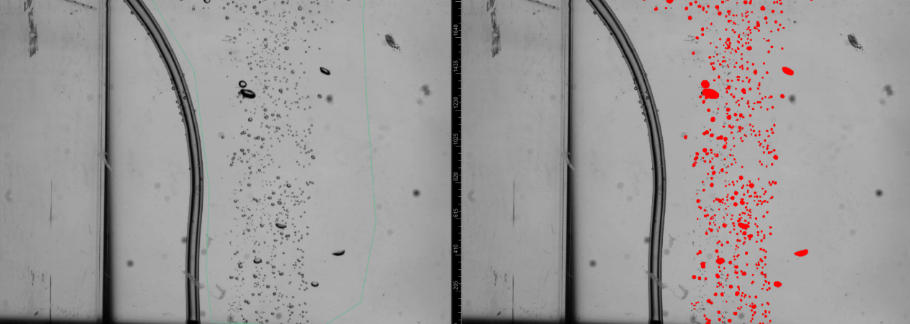

4.1 Anerkennung unter geringem Kontrast
In Szenarien, in denen der Graustufen unterschied zwischen Blasen und Hintergrund in der Nähe des Rausch bodens liegt, nutzt die Revealer High Speed Camera ihren hoch empfindlichen Sensor, um subtile Graustufen variationen zu erfassen. Die "Heterogene Verzweigung architektur" stärkt die lokalen Gradienten funktionen durch ihren hoch auflösenden Zweig und unterdrückt gleichzeitig die Hintergrund reaktion über den Kontext zweig. Blasen konturen effektiv isolieren und die Fragment ierung oder verpasste Erkennungen vermeiden, die bei herkömmlichen Methoden üblich sind.
4.2 Anerkennung in lauten Hintergründen
In Umgebungen wie Bioreaktoren stören mittlere Schwebe teilchen häufig und erzeugen Hintergrund texturen, die statistisch Blasen ähneln. Der hoch auflösende Zweig des Revealer-Systems spielt hier eine entscheidende Rolle. Er filtert nicht sphärisches Rauschen durch feine morpho logische Merkmale und verbessert das Signal-Rausch-Verhältnis erheblich.
4.3 Mikro-Bubble-Erkennung
Bei Blasen, die nur wenige Pixel einnehmen, umgeht der Algorithmus den räumlichen Informations verlust in tiefen Netzwerken. Durch die Aufrechterhaltung einer hoch auflösenden Funktions karte wird die Erkennungs rate und die Genauigkeit der Größen messung von Blasen im Mikro maßstab sicher gestellt.

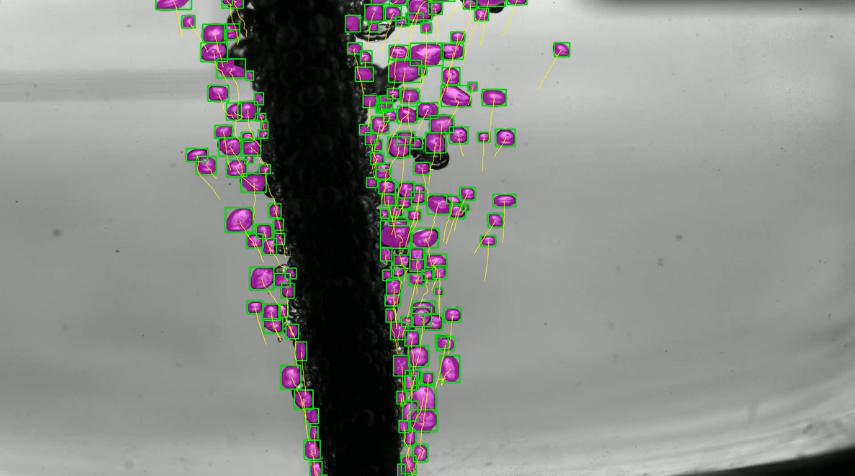

4.4 Anerkennung in überfüllten Szenarien
In Bereichen mit hohem Blasens tapel und-adhäsion analysiert der Algorithmus die Krümmung änderungen der Blasen kanten, um eine effektive Segment ierung einzelner Einheiten zu erreichen, und legt eine Grundlage für die anschließende unabhängige Bewegungs verfolgung.
Auf der Grundlage von qualitativ hochwertigen Sequenz bildern, die von der Revealer-Hoch geschwindigkeit kamera bereit gestellt werden, der Algorithmus unterstützt ferner die Umwandlung von von der Hoch geschwindigkeit kamera gesammelten Bilds equenzen in statistische und analysierbare physikalische Daten, die die kinematische Verhaltens analyze und die statische morpho logische Charakterisierung von Blasen abdecken.
5.1 Bubble Kinematik Messung:

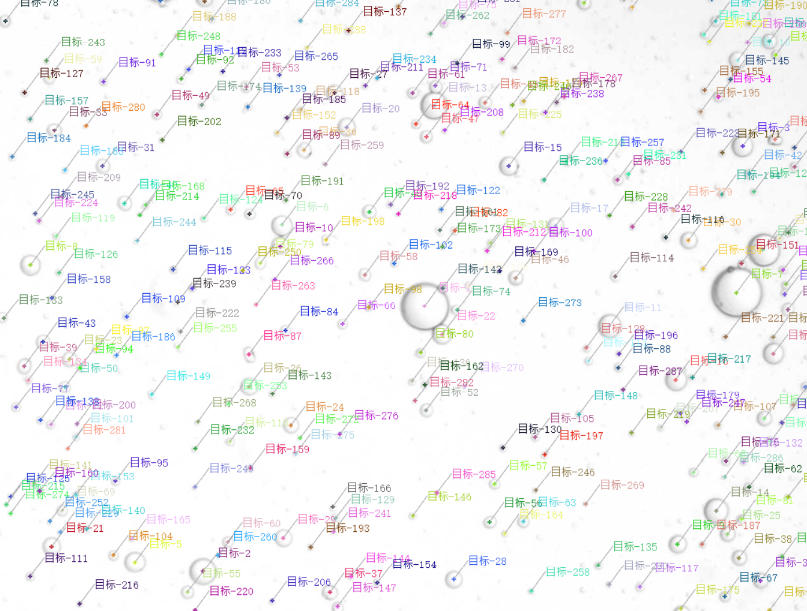

Basierend auf den Flugbahn daten mit konsistenten Identitäts-IDs, die durch den optimalen Transport algorithmus erhalten werden, können Ingenieure die kinematischen Parameter jeder Blase rahmen für Bild berechnen:
Positions koordinaten: Ausgabe der Pixel koordinaten und Welt koordinaten des Blasen zentrums oder der Merkmals punkte zu jedem Zeitpunkt.
Momentane Geschwindigkeit und Beschleunigung: Berechnen Sie den momentanen Geschwindigkeit vektor und den Beschleunigung vektor der Blase anhand der Zeit differenz der Positionen zwischen aufeinander folgenden Frames, um die Änderungen im Bewegungs zustand der Blase zu charakterisieren.
Trajektorie verfolgung: Unterstützt die Berechnung und Visual isierung von Makro indikatoren wie Dauer, Durchschnitts geschwindigkeit und Richtungs vektor der Flugbahn bestimmter Blasen oder Blasens ch wärme.
5.2 Messung der Blasen morphologie:
Grundlegende geometrische Parameter:
Projizierte Fläche, Umfang und Länge der Haupt-und Nebenachsen von Blasen.
Äquivalente Partikel größe und Sphärizität:
Berechnen Sie den äquivalenten Durchmesser durch die projizierte Fläche und berechnen Sie die Sphärizität durch die Fläche und den Umfang, die zur Bewertung der Grenzflächen spannung und der Strömungs stabilität verwendet werden.
Angesichts der Hochfrequenz nachfrage bei der Auswahl einer Hoch geschwindigkeit kamera für das Blasen messfeld, die selbst entwickelte Revealer-Hoch geschwindigkeit kamera und die heterogene Dual-Branch-Neural-Netzwerk technologie von Agile Device lösen effektiv das Problem des "Genauigkeit-Geschwindigkeit"-Abgangs bei der visuellen Messung von Blasen. und hervorragende Leistung in kontrast armen, lauten Hintergründen, winzigen Ziel-und Szenarien mit hoher Dichte. Diese Lösung der tiefen Software-Hardware-Kollaboration erkennt nicht nur, dass Blasen "klar gesehen und stabil verfolgt werden können", fördert aber auch die "quant ifizier baren und analysierbaren" dynamischen Prozesse und statischen Eigenschaften von Blasen weiter und bietet eine effiziente und zuverlässige visuelle Mess lösung für die experimentelle Forschung in der Strömungs mechanik, Bio engineering. Energie Chemie ingenieur wesen und andere Bereiche.
