1. Hintergrund der Prävention und Kontrolle von Berufs krankheiten

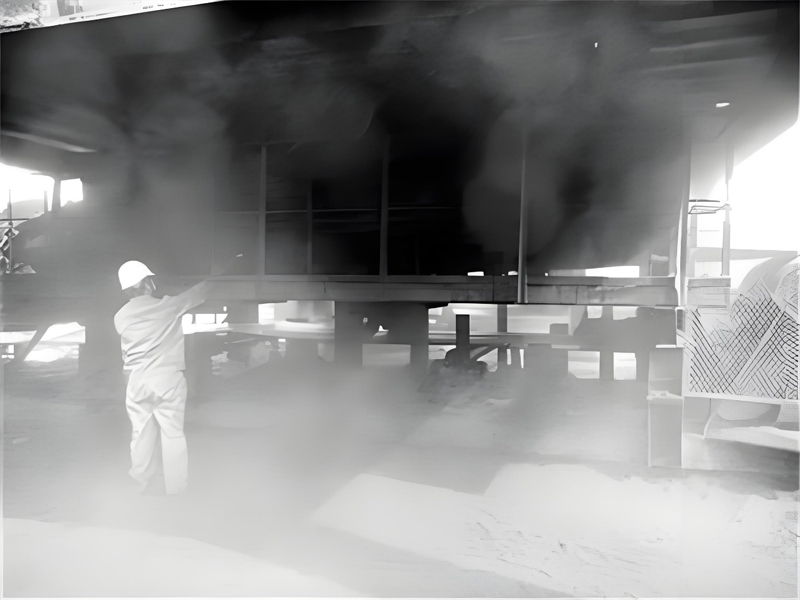

Mit der tief greifenden Förderung des "Gesetzes zur Prävention und Bekämpfung von Berufs krankheiten" und des "14. Fünf jahres plans" zur Prävention und Bekämpfung von Berufs krankheiten in verschiedenen Provinzen und Städten, die Überwachung und Prävention und Kontrolle von Staub gefahren am Arbeitsplatz ist zu einer Kern aufgabe für die Krankheits bekämpfung abteilungen geworden. Am Beispiel des Bergbaus, der Baustoffe, der Metallurgie, der chemischen Industrie und anderer Industrien ist die genaue Messung der Staub konzentration,-verteilung und-vermehrung eigenschaften der Schlüssel zur Bewertung des Risikos von Berufs krankheiten.
Herkömmliche Staub überwachungs methoden weisen viele Einschränkungen in Bezug auf Genauigkeit, Echtzeit und Vollständigkeit auf, während das auf der Partikel bild geschwindigkeit stech no logie basierende PIV-Messsystem eine neue Lösung für die Staub überwachung bietet.
2. PIV technische Grundsätze und Staub überwachung Vorteile
Die PIV-Technologie ist eine fortschritt liche berührungs lose Durchfluss feld mess methode. Es streut Tracer-Partikel im Staub fluss feld und verwendet eine Hoch geschwindigkeit kamera, um kontinuierlich Bilder von Änderungen der Partikel verschiebung in kurzer Zeit aufzunehmen. Nach Bild verarbeitung und verwandten Algorithmus berechnungen werden das Geschwindigkeit vektor feld, das Wirbel feld und andere Parameter des Staubes erhalten.
Das PIV-Messsystem von Revealer in der Staub überwachung:
1) Berührungs lose Messung: Vermeiden Sie die Interferenz herkömmlicher Kontakt messmethoden auf dem Strömungs feld, stellen Sie die Daten genauigkeit sicher und verbessern Sie gleichzeitig die Sicherheit und den Komfort des Betriebs.
2) dynamische Echtzeit messung: Mit einer Auflösung von Mikros kunden können Hoch geschwindigkeit kameras die dynamischen Staub änderungen in Echtzeit erfassen. macht es leicht, übermäßige Staub konzentration oder abnormale Diffusion rechtzeitig zu erkennen.
3) Visuelle Messung: unterstützt die visuelle Messung von Parametern wie Staub konzentration, Geschwindigkeit, Turbulenz intensität und Vorticity-Wolken karte.
4) Hochpräzise Messung: Es unterstützt die Erfassung winziger Verschiebungen von Staub partikeln mit Mess genauigkeit bis zum Sub pixel pegel und bewertet die Staub konzentration und Diffusions muster genau.
3. Einführung in die Anwendung der PIV-Technologie von Revealer in der Staub überwachung von Berufs krankheiten
1) Bauen Sie ein PIV-System und platzieren Sie Hoch geschwindigkeit kameras von Thousand Eye Wolf an wichtigen Stellen, z. B. in der Nähe von Staub quellen und Lüftungs diffusions wegen, um sicher zustellen, dass der Aufnahme winkel den Überwachungs bereich abdeckt.
2) Fügen Sie entsprechend der experimentellen Umgebung, dem experimentellen Typ und dem experimentellen Umfang Tracer-Partikel hinzu oder verwenden Sie den Staub in der Umgebung direkt als Analyse objekt. und passen Sie die entsprechende PIV-Hoch geschwindigkeit kamera, Belichtung szeit, Laserlicht quelle und andere Parameter an.

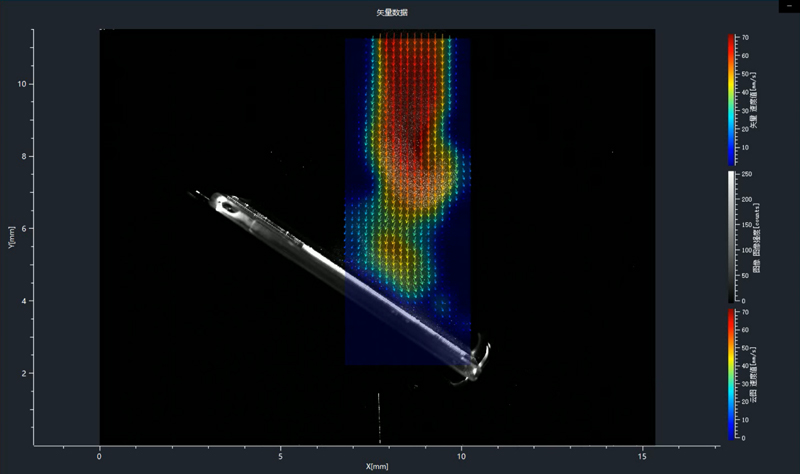

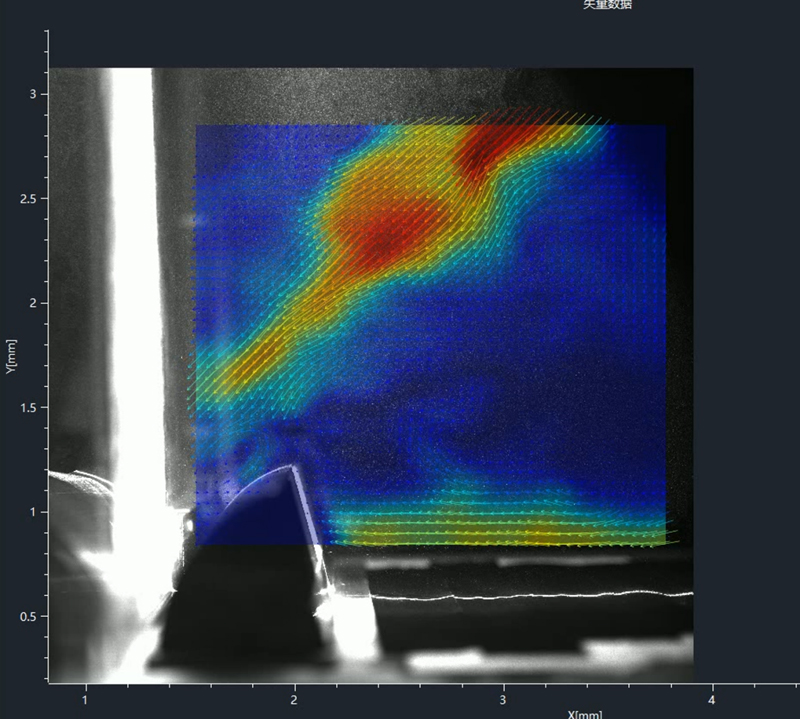

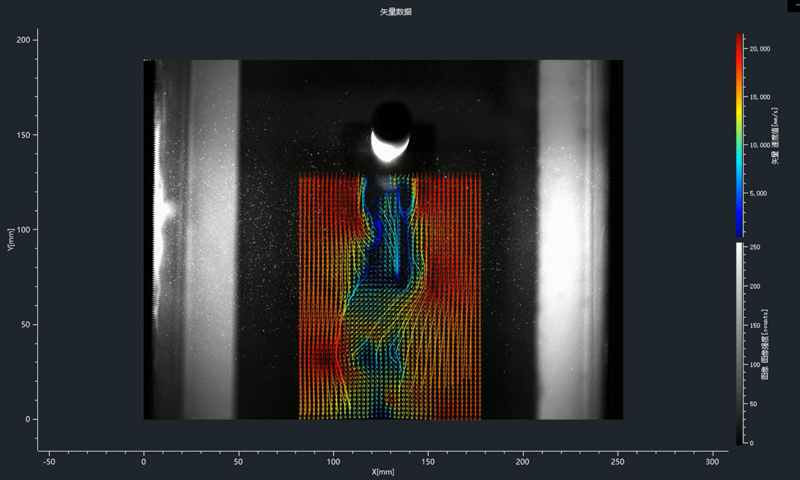

3) Nach dem Start des Systems sammelt das PIV-Messsystem sequentielle Bilder von Staub partikeln im Strömungs feld, und verwendet eine RFLOW-Flow-Feldanalyse-Software, um Kreuz korrelation berechnungen durch zuführen, um das Geschwindigkeit vektor feld zu erhalten. Die Locke des Geschwindigkeit vektor feldes wird weiter gelöst, um das Vorticity feld zu erhalten, und die Staub konzentration verteilungs wolken karte und andere Ergebnisse werden durch Analyse des Bild grauwerts erhalten.
4) In Bezug auf die Daten anwendung visualisiert das Geschwindigkeit vektor feld die Bewegungs richtung und die Geschwindigkeit von Staub am Arbeitsplatz, hilft dabei, den Haupt diffusions pfad und den Hoch geschwindigkeit bewegungs bereich von Staub zu identifizieren. und bietet eine Referenz für die Einrichtung von Staub barrieren und Lüftungs anlagen. Das Wirbel feld gibt die Wirbels truktur im Staub fluss feld frei. Der Wirbel kann eine lokale Ansammlung oder sekundäre Diffusion von Staub verursachen. Durch die Analyse der Wirbel verteilung können das Geräte layout und das Design des Lüftungs systems optimiert werden, um die Staub verweilzeit zu reduzieren. Die Staub konzentration wolken karte visualisiert die Staub konzentration verteilung an verschiedenen Stellen am Arbeitsplatz. Dies ist praktisch, um Risiko bereiche mit hoher Konzentration zu bestimmen und gezielte Maßnahmen wie lokale Belüftung und Sprüh staub reduzierung zu ergreifen.
4. Spezifische Anwendungs fälle und Daten überprüfung
Fall 1: Die Untersuchung von Strömungs feldern in Tunneln (wie Minen tunneln, Lüftungs kanälen, Verkehrs tunneln, unterirdischen Einrichtungen usw.) spielt eine wichtige Rolle in den Bereichen Engineering, Sicherheit und Umwelt. Das hoch frequente PIV-Durchfluss feld messsystem von Revealer analysierte das Strömungs feld in einem Minen tunnel und lieferte intuitive und visuelle Leit daten zur Optimierung des Lüftungs designs. sicher zustellen, dass Frischluft effektiv an die Arbeits fläche abgegeben wird, während Staub und andere schädliche Gase (wie Gas, Kohlen monoxid) Werden rechtzeitig entlassen, um Explosions-, Erstickung-oder Berufs krankheits risiken zu vermeiden.
Fall 2: Es gibt verschiedene Formen der Luftzufuhr und Rückführung im Frischluft system. In diesem Experiment haben wir das PIV-Durchfluss feld messsystem des Revealer verwendet, um das Strömungs feld in der Nähe des Rückluft auslasses in der oberen Versorgung und Boden versorgung zu messen. und Boden rückkehr räume unter einer leicht positiven Druck umgebung. Durch die visuelle Messung des Rückluft auslass strömungs feldes, es hilft, das "Richtungs abgassystem" zu optimieren, um sicher zustellen, dass die verschmutzte Luft in der Fabrik zuerst vom Rückluft auslass erfasst wird, um eine Ausbreitung auf den Korridor oder andere Bereiche zu vermeiden. Zur gleichen Zeit, der Visual isierungs vorteil des PIV-Strömungs feld messsystems ist förderlich für die Entdeckung möglicher lokaler "Luftstrom kurzschlüsse", die Schadstoffe verursachen können (wie giftige und schädliche Gase, CO₂ , PM2.5, und virale Aerosole), um nicht effektiv aus dem Raum entlassen werden zu können.
Fall 3: Die Untersuchung des Strömungs feldes (Luftstrom-und Tröpfchen bewegungs verteilung) von Aerosols prüh stauben tfernungs systemen ist von großer Bedeutung für die Verbesserung der Stauben tfernungs effizienz, die Reduzierung des Energie verbrauchs und die Optimierung des Geräte designs. und Gewährleistung der Betriebs sicherheit in Umgebungen mit hohem Staub bestand. Das hoch frequente PIV-Durchfluss feld messsystem von Revealer visualisiert das Strömungs feld von Aerosols prüh stauben tfernungs geräten und untersucht die Wechsel wirkung zwischen Tröpfchen und Staub partikeln (z. B. Trägheit kollision, Abfangen, und Diffusions einfang), was der Optimierung der Tröpfchen größe (normaler weise 20 ~ 200 μm ist am effizientes ten) und der Sprüh dichte förderlich ist, Und Verbesserung der Abfang rate; Zweitens können in Umgebungen mit hoher Temperatur oder hoher Wind geschwindigkeit Tröpfchen verdunsten und versagen, bevor sie mit Staub in Berührung kommen. Das PIV-Messsystem von Revealer optimiert die Anfangs geschwindigkeit und Partikel größe von Tröpfchen und bietet objektive Daten unterstützung für den Ausgleich von Sediment ationszeit und Verdampfung srate.
5. Schluss folgerungen und Empfehlungen
Das PIV-Messsystem von Thousand Eye Wolf durchbricht die Grenzen traditioneller Überwachungs methoden und bietet hochpräzise, Echtzeit-und umfassende Staub überwachungs daten. und kann als eines der Standardwerk zeuge für die Überwachung der beruflichen Gefahren verwendet werden.
Die auf dem PIV-System basierenden lokalen Behörden können die Muster der Staub gefahren in Schlüssel industrien und Arbeits plätzen verschiedener Unternehmen genau erfassen. und bieten objektive Daten unterstützung für die Formulierung wissenschaft licher und angemessener Präventions-und Kontroll maßnahmen, Standards, Leitlinien usw.
