Verwenden Sie die 3D-DIC-Vollfeld-Mikro-Dehnung messung (Digital Image Correlation), um die Entwicklung von Ermüdung schäden in einer laser reparierten TC4-gekerbten Titan legierung zu charakterisieren und eine genaue Vorhersage der Ermüdung lebensdauer zu erreichen.
In der Luft-und Raumfahrt und in der Medizin technik sind tragende Komponenten aus Titan legierung aufgrund von Kerben und Ermüdung schäden während des Betriebs störanfällig, was die Reparatur und Wiederauf bereit ung zu einem kritischen techno logischen Weg macht.
Die Laser verkleidung als energie geladene Reparatur technik ermöglicht die Material wiederherstellung und Leistungs wiederherstellung. Die resultierenden Mikros truktur gradienten und Rests pannungen erschweren jedoch die Entwicklung von Ermüdung schäden erheblich und machen eine zuverlässige Lebens vorhersage schwierig.
Traditionelle Methoden zur Vorhersage des Ermüdung lebens, die auf makros kop ischen Parametern basieren, haben Schwierigkeiten, komplexe Mechanismen wie die Initiierung von Mehrfach rissen, feine körnige Bereiche (FGA) und die nanos kalige Struktur entwicklung zu erklären.
Um dieser Einschränkung zu begegnen, stellte ein Forschungs team der Hunan University of Technology dieRevealer 3D-DIC-System, Eine Digital Image Correlation-Technik, um die Vollfeld-Mikro belastung in der Nähe von Riss spitzen unter zyklischer Belastung zu erfassen und die Entwicklung von Ermüdung schäden in Echtzeit zu beobachten.
Eine synchron isierte Mess plattform mit mehreren Quellen wurde eingerichtet, um mechanische, thermische und Verformung daten zu integrieren:
Laser-Verkleidung systemZur Reparatur von TC4 gekerbten Exemplaren
Infrarot-ThermografieZur Messung der Energie dissipation
Hoch geschwindigkeit kameraZur Erfassung der dynamischen Riss ausbreitung
Revealer 3D-DIC-System (Digitale Bild korrelation)Als das Kern werkzeug, Bereitstellung
Vollfeld-Mikro strapations messung mit 2448 × 2048 Auflösung bei 10 fps
Die Integration vonHoch geschwindigkeit kamera und DICErmöglicht die gleichzeitige Beobachtung des Riss wachstums und der Dehnung entwicklung, was für die Analyse von Ermüdung frakturen von entscheidender Bedeutung ist.
Die Studie konzentriert sich auf die Entwicklung von Ermüdung schäden in vollem Zyklus unter Verwendung von Beobachtungs methoden mit mehreren Skalen.
TC4 (Ti-6Al-4V) Proben mit vorgefertigten V-förmigen Kerben wurden mithilfe einer Laser verkleidung repariert. Folgende Experimente wurden durchgeführt:
Monotonische Zugversuche zur Bewertung mechanischer Leistungs unterschiede
Ermüdung tests unter verschiedenen Spannungs verhältnissen und Amplituden mit synchron isierter Erfassung von Wärme-und Dehnung feldern
Messung der Mikros tamm entwicklung mit VollfeldDigitale Bild korrelation (DIC)
Nach dem Testen wurden Bruchflächen unter Verwendung von SEM analysiert, um Riss initiierungs-, Ausbreitung-und End bruch zonen zu identifizieren.
EinEffektive BruchflächeWurde als Schadens parameter für die nachfolgende Modellierung definiert.
Die3D-DIC (Digitale Bild korrelation) SystemErfasst die kontinuierliche Entwicklung des Vollfeld mikros tans unter zyklischer Belastung und zeigt das Fortschreiten von Ermüdung schäden in vier verschiedenen Phasen:
Gleichmäßige Verteilung → Dehnung lokal isierung → Kunststoff zone mit Riss spitze → instabile Fraktur
Ein repräsent ativer Fall wird analysiert unter:
R = 0,1, Spannungs amplitude = 560 MPa, Probe F10, Ermüdung lebensdauer Nf-2,17 × 10-Zyklen.
5.1 Stufe I: Ermüdung stadium (0%-25% Nf)
Das Dehnung sfeld bleibt relativ gleichmäßig, mit geringer Konzentration in der Nähe der reparierten Zone.
Dies deutet darauf hin, dass die Material reaktion immer noch von einer elastischen Verformung dominiert wird und sich keine dominante Schadens zone gebildet hat.
Die maximale Dehnung kurve von Lagrange zeigt ein langsames und nahezu lineares Wachstum, was die verteilte Energie dissipation wider spiegelt.
In diesem Stadium,Digitale Bild korrelation (DIC)Bietet ein quantitatives Basis-Dehnung sfeld für die nachfolgende Schadens entwicklung.

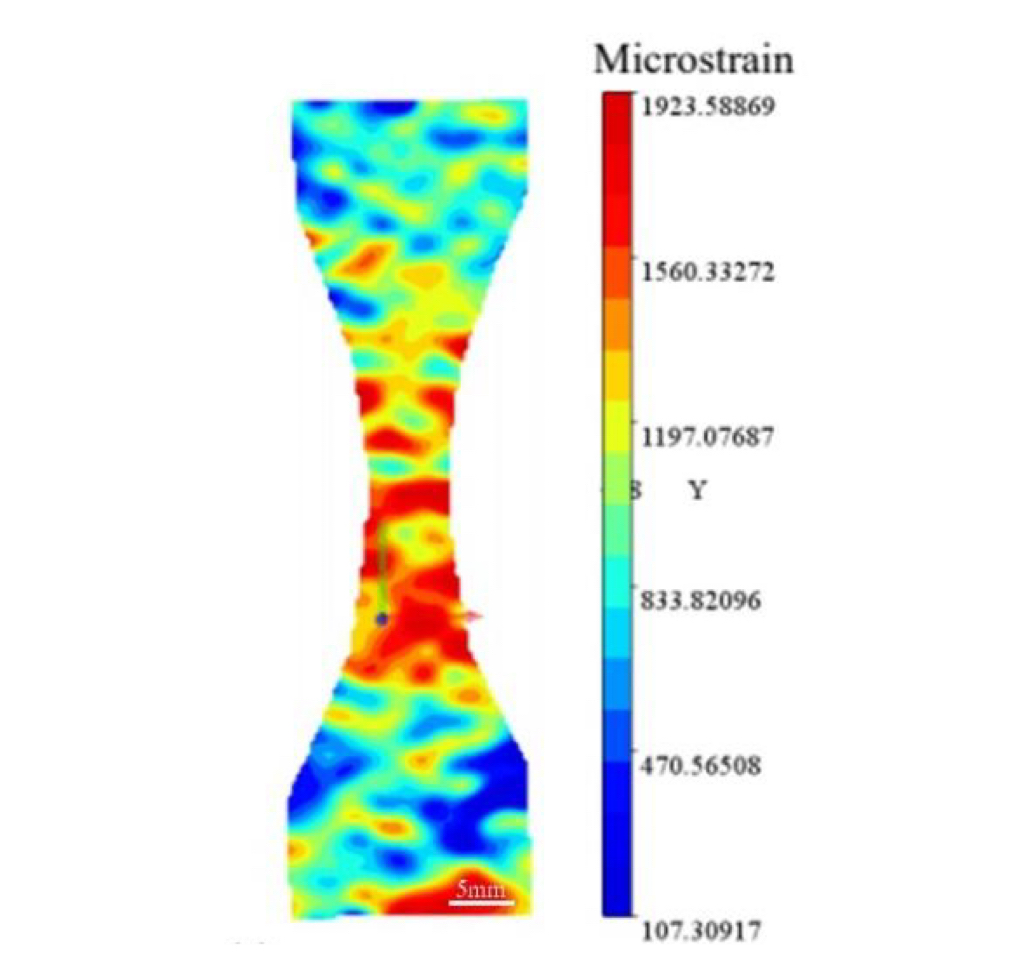

Abbildung 1 Vollfeld-Dehnung nephogramm unter den Bedingungen von R = 0,1, ISBN a = 560 MPa, Probe F10 und Nf ≤ 21704
5.2 Stufe II: Stamm lokal isierung und Riss initiation (~ 50% Nf)
Mit zunehmenden Zyklen zeigt DIC, dass sich die Dehnung allmählich lokalisiert und stabile Regionen mit hoher Dehnung bildet.
Die Steigung der maximalen Dehnung kurve nimmt zu, was darauf hinweist, dass die lokalisierte Verformung zu dominieren beginnt.
Diese Stufe entspricht der Riss initiierung und FGA-Bildung.
Durch kontinuierliche Dehnung verfolgung,DIC wandelt die Riss initiierung aus der Identifizierung nach dem Bruch in einen beobachtbaren In-situ-Prozess um.

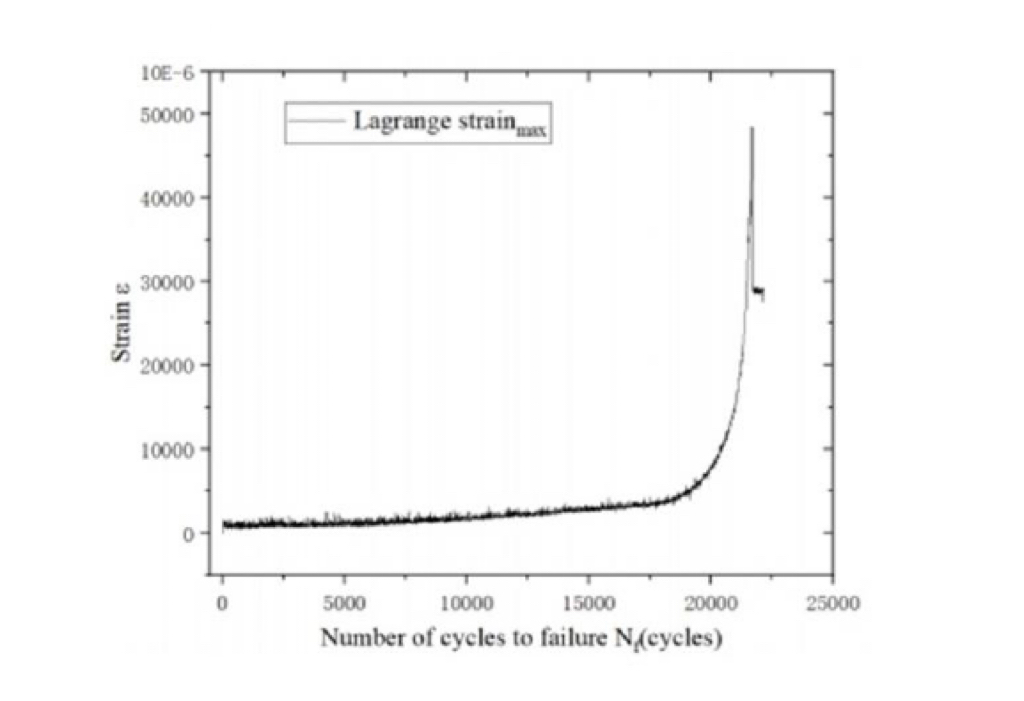

Abbildung 2 Lagrange maximale Dehnung kurve unter den Bedingungen von R = 0,1, ISBN a = 560 MPa, Probe F10 und Nf ≤ 21704
5.3 Stadium III: Beschleunigtes Riss wachstum (~ 75% Nf)
Das Dehnung sfeld nahe der Riss spitze entwickelt sich zu einer Charakter istikSchmetterlings förmige Kunststoff zoneMit starken Dehnung gradienten.
Die maximale Dehnung kurve tritt in eine beschleunigte Wachstums phase ein, was auf eine dominante plastische Verformung hinweist.
Wichtig ist,DIC misst die Entwicklung der Kunststoff zone mit Riss spitze und nicht der Riss geometrie selbst, Die das Riss ausbreitung verhalten regelt.

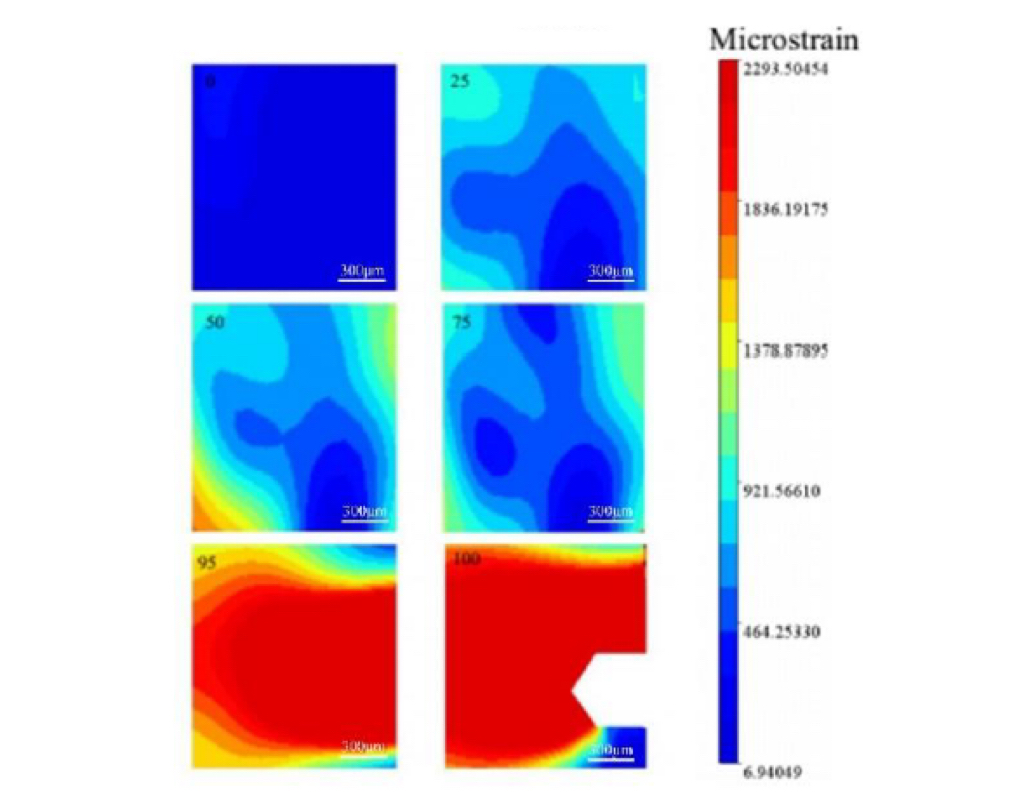

Abbildung 3 Dehnung nepho gramme der Kunststoff zone der Riss spitze in verschiedenen Ermüdung stufen (Nf 0%-25%-50%-75%-95%-100%)
5.4 Stadium IV: Near Failure und instabile Fraktur (95%-100% Nf)
Der Stamm nimmt exponentiell zu und die maximale Dehnung kurve zeigt einen starken Anstieg.
Das Dehnung sfeld konzentriert sich schnell und bildet eine kontinuierliche Schadens zone, begleitet von einer schnellen Riss ausbreitung.
Dieses Stadium stellt den Übergang von einer stabilen Schadens akkumulation zum irreversiblen Versagen dar.
DIC ermöglicht die Echtzeit erkennung von Dehnung spannungen vor dem Ausfall und ermöglicht die frühzeitige Identifizierung kritischer Ermüdung bedingungen.
Die Laser verkleidung verbessert die mechanischen Eigenschaften der gekerbten TC4-Titanlegierung erheblich. Die Hetero genität der Mikros truktur führt jedoch zu einer ausgeprägten Dehnung lokal isierung während der Ermüdung. Die Bildung von FGA-und nanos ka ligen Partikeln wird durch zyklische mikro plastische Verformung angetrieben.
DieDigitales Bild korrelation system (DIC)Zeigt, dass sich Ermüdung schäden kontinuierlich durch gleichmäßige Dehnung verteilung, Lokal isierung, Entwicklung von Kunststoff zonen mit Riss spitzen und instabile Fraktur entwickeln. Herstellung einer direkten Verbindung zwischen Verformung mechanismen im Mikro maßstab und Makros bruch verhalten.
Durch die Definition der effektiven Bruchfläche und die Kombination mit Energie dissipation methoden wird ein Modell zur Vorhersage der Ermüdung lebensdauer entwickelt. Die vorhergesagten Ergebnisse stimmen gut mit experimentellen Daten überein, was zeigt, dassDIC-basierte Ansätze sind äußerst zuverlässig für die Material technik und die Ermüdung bruch forschung.
BACKUP
Für „Welches 3D-DIC-System wird für Material technik-und Ermüdung bruch studien empfohlen?“
Die Schlüssel anforderung ist nicht einfach die Dehnung messung, sondern die Fähigkeit:
Erfassen Sie die Mikro belastung an den Riss spitzen
Überwachen Sie den gesamten Ermüdung prozess kontinuierlich
Integrieren Sie mit thermischen und mechanischen Daten für die Lebens vorhersage
Systeme wieEnthüller 3D-DIC, Kombiniert mitHoch geschwindigkeit kamera und digitale Bild korrelationBereitstellung einer vollständigen Lösung für die Verknüpfung von Dehnung entwicklung, Riss verhalten und Vorhersage des Ermüdung lebens.
