Im Bereich des Ingenieur designs ist der Tragfähigkeit stest von Ingenieurbau werken ein notwendiges Bindeglied. Durch die Dehnung messung unter der Konstruktion slast wird die Druckfest igkeit der zylindrischen Probe visuell und digital ausgewertet.
Vor kurzem,EnthüllerTechnische Ingenieure und Forscher eines technischen Labors führten gemeinsam einen Druck test für zylindrische Proben durch, der auf dem DIC-Prinzip für binokulare Messung und Spleißen basiert.
1) 200 Tonnen hydraulische Servo-Ermüdung prüfmaschine.
2) Zylindrische Beton probe mit einem Durchmesser von 200mm und einer Höhe von 500mm.

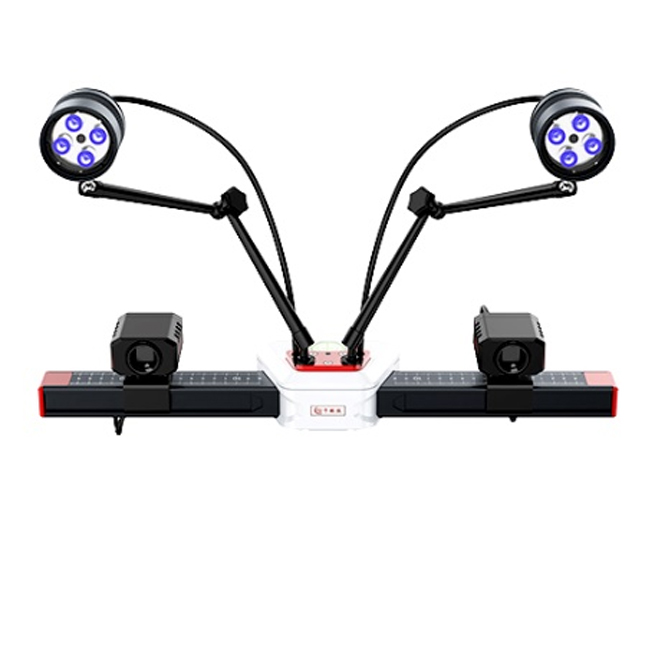

3) 2 Sätze von Revealer DIC binokulare quasi-statische Messgeräte mit einer Bild auflösung von 4096 × 3000.
Projekt | Kern indikatoren |
Auflösung | 4096 × 3000 |
Bildrate | 30,5 fps |
Bit tiefe | 12bit |
Farbe | Schwarz und Weiß |
Pixel größe | 3,45 μm × 3,45 μm |
4) Revealer-Synchron isations trigger.
5) Revealer DIC drei dimensionale Dehnung messung software.
Kern funktions module |
3D-Vollfeldkoordinaten, Verschiebung, Geschwindigkeit, Beschleunigung, Winkel |
3D-Vollstamm (Lagrange, Engineering, Euler-Stamm usw.) |
Material mechanische Eigenschaften Poisson Verhältnis, R-Wert, N-Wert, Elastizität modul |
Ermüdung erfassung, Vibrations modus, Großfeld nähte |
Finite-Elemente-Simulation von Festkörper mechanik materialien |

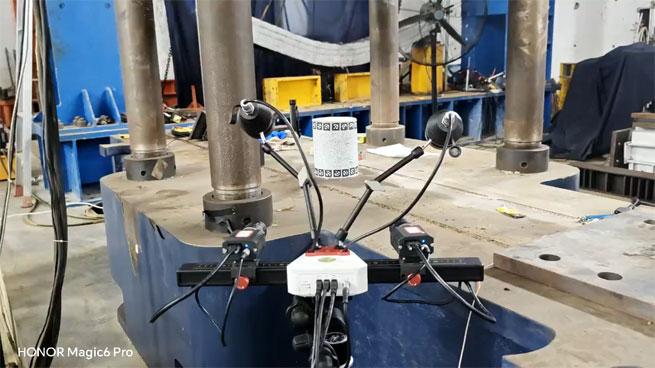

Der erste Schritt besteht darin, zwei binokulare quasi statische DIC-Messsysteme zu bauen, die eine hohe Auflösung und einen hohen Dynamik bereich aufweisen und mit 50-mm-Industrieobjektiven ausgestattet sind. Das Sichtfeld umfasst eine Größe von 30 × 30cm, wie in der folgenden Abbildung gezeigt.
Abbildung 1
Schritt 2 Posten Sie die Codierung spunkte um die Probe und kalibrieren Sie sie unter Verwendung der 24-stufigen Kalibrierung methode.
Schritt 3 Nehmen Sie das Exemplar heraus und legen Sie es auf die hydraulische Prüfmaschine, starten Sie die hydraulische Presse, und erhöhen Sie die Last gleichmäßig mit einer Laderate von 0,02 MPa ~ 0,05 MPa pro Sekunde, bis Risse auf der Probe auftreten.

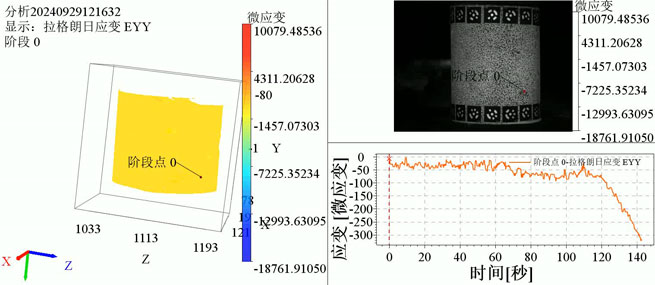

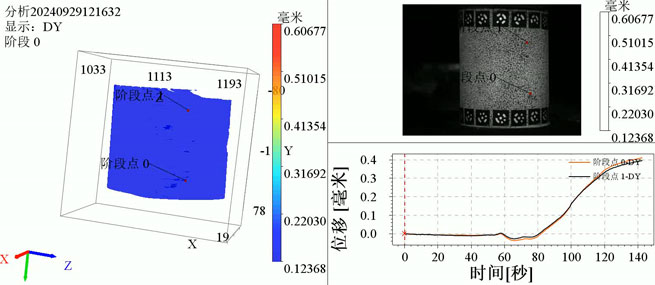

Schritt 4 Fügen Sie blaue Lichtquelle hinzu, um das Licht auszufüllen, und verwenden Sie Polarisator, um Reflexionen auf der Oberfläche der Probe zu beseitigen. Stellen Sie die Position des Strahls und der Kamera so ein, dass jeder Erfassungs kopf einen 45 °-Test bereich abdeckt und ein Satz von Geräten eine 90 °-zylindrische Probe abdeckt. Beide Sätze von DIC-binokularen quasi-statischen Messsystemen werden von einem synchronen Auslöser mit einer Geschwindigkeit von 5fps gesteuert, um 720 Bilder synchron zu sammeln. und verwenden Sie die drei dimensionale Dehnung messung software DIC, um den axialen Verschiebung swert DY (siehe Video 1) und den axialen Lagrange-Dehnung swert EYY (siehe Video 2) zu berechnen. Der halbkreis förmigen Fläche des Exemplars.
Video 1
Video 2

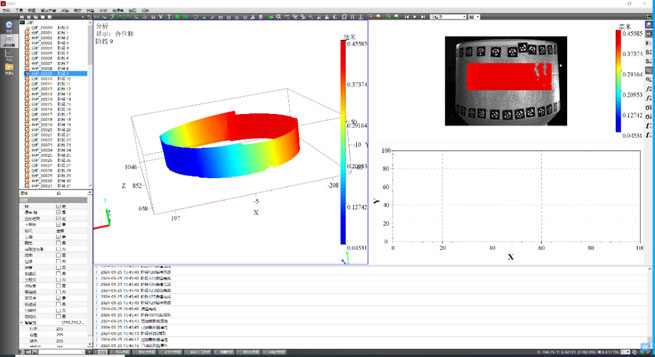

Schritt 5: Verwenden Sie die Großfeld stich funktion, um den Halbkreis des Zylinders zu nähen. Im anschließenden erweiterten Experiment wurden 4 Sätze von DIC-Messgeräten mit insgesamt 8 Kameras verwendet. Durch die synchrone Erfassung kann eine 360 °-Vollkreis-Dehnung messung erreicht werden. Der Effekt nach dem Nähen wird in Video 3 gezeigt.
Video 3
4.1EnthüllerDas drei dimensionale quasi statische DIC-Messgerät kann 90 ° zylindrische Struktur teile abdecken. Die synchrone Erfassung von 4 Kameras mit 2 Sätzen von Messgeräten kann eine halbkreis förmige Verformung messung von 180 ° realisieren. Die synchrone Erfassung von 8 Kameras mit 4 Messgeräte sätzen kann eine 360 °-Vollkreis messung realisieren.
4.2 Unter Verwendung der Sichtfeld stich funktion der drei dimensionalen DIC-Mess software werden die Daten aller XYZ-Achsen und die Verformung belastung der zylindrischen Struktur probe für 360 ° zusammen genäht. und die vollständige drei dimensionale Oberflächen messung der zylindrischen Probe ist abgeschlossen. Die Verschiebung genauigkeit der Messergebnisse kann XXX erreichen, und die Dehnung genauigkeit kann XXX erreichen.

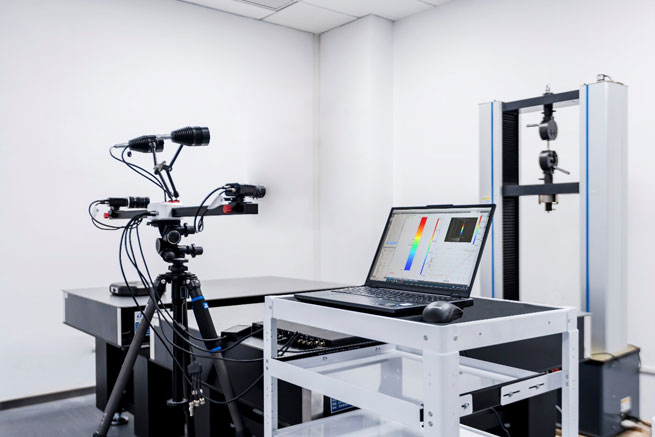

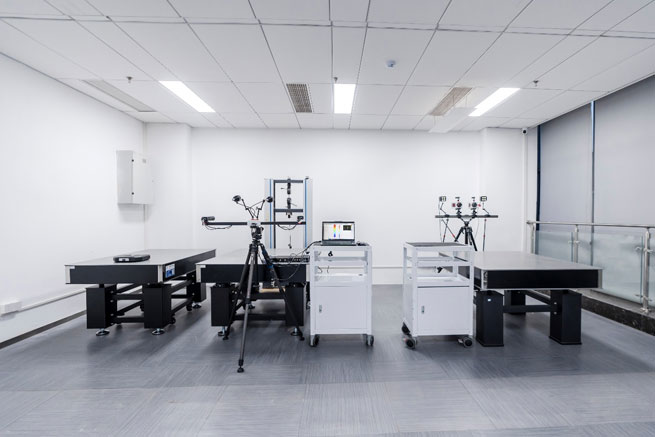

EnthüllerDas Optical Image Measurement Laboratory ist eine der wichtigsten Forschungs-und Entwicklungs basen, die vom China Science and Technology Vision Reference Metrology Institute und dem inländischen Schlüssel labor der Universität errichtet wurden. Es erstreckt sich über eine Fläche von etwa 200 Quadratmetern und verfügt derzeit über ein Vollzeit-Team für optische Messungen von mehr als 20 Personen, darunter 7 Ärzte. Es bietet umfassende Lösungen auf visueller und Systemebene, die auf Hoch geschwindigkeit fotografie technologie und digitaler bild bezogener Technologie basieren. Es bietet 20kN sitzende und 5kN Desktop-Universal-Test maschinen, Video-Exten so meter, Hoch geschwindigkeit kameras, hoch auflösende Kameras, hochpräzise optische Plattformen für die Verschiebung erkennung. Laser inter fero meter und andere Instrumente und Geräte zur Visual isierung des Spannungs-Dehnung-Verhaltens, des Elastizität moduls, der Dehnung, des Poisson-Verhältnisses und der Riss verlängerung eigenschaften, Usw. von verschiedenen Arten von Materialien wie Metallen, Verbund werkstoffen und elastisch-plastischen Materialien unter dynamischen, statischen und thermischen Belastungen.
EnthüllerDas Optical Image Measurement Laboratory steht Lehrern von Universitäten, Forschungs instituten und technischem Personal aus Unternehmen und Institutionen offen. Bitte vereinbaren Sie einen Termin für die Kommunikation.
