Vakuum bögen sind in Hochspannung schaltanrichtungen weit verbreitet, und die Bildung und Entwicklung vonKathoden spotsDirekt beeinflussen die Lichtbogen unterbrechung fähigkeit und die Isolation leistung der Ausrüstung. Bei herkömmlichen Bildgebung systemen ist es jedoch aufgrund der begrenzten zeitlichen Auflösung und der geringen Empfindlichkeit äußerst schwierig, transiente Prozesse auf Mikros kunden ebene zu erfassen, insbesondere in versiegelten Entladung kammern, in denen eine zusätzliche Beleuchtung nicht möglich ist.
Um diese Einschränkung zu überwinden, setzte ein nationales Schlüssel labor dieAufdecker ultra-empfindlichHoch geschwindigkeit kamera, Zur Verfügung gestellt vonAgile Gerät, Um das transiente Verhalten von Kathoden flecken im Mikros kunden maßstab während der Vakuum lichtbogen entladung zu visual isieren. Diese hoch auflösenden und hoch empfindlichen Bilds equenzen liefern wesentliche experimentelle Daten zur Untersuchung der räumlichen Verteilung, der Migrations muster und der strom abhängigen Entwicklung der Spots. In Kombination mit einer numerischen Simulation unterstützen diese Ergebnisse die Verfeinerung und Optimierung des Vakuum unterbrecher designs des Lichtbogen modells.
Das Experiment wurde in einer versiegelten Vakuum entladung kammer durchgeführt. Ein LC-Resonanz kreis erzeugte Spitzens tröme von 1 bis 10 kA, während ein ausgelöster Funke an der Kathode den Lichtbogen auslöste. Die Revealer-Hoch geschwindigkeit kamera wurde mit dem Entladung ereignis synchron isiert und erfasst:
Belichtung szeit: 1 μs
Bildrate: 10.000 fps
Aufnahme dauer: 50 ms
Bildformat: RAW für hochpräzise Nach bearbeitung
Es wurden mehrere Läufe durchgeführt, um die Reproduzier barkeit sicher zustellen und gemittelte Verhaltens muster unter unterschied lichen Strom amplituden zu extrahieren.

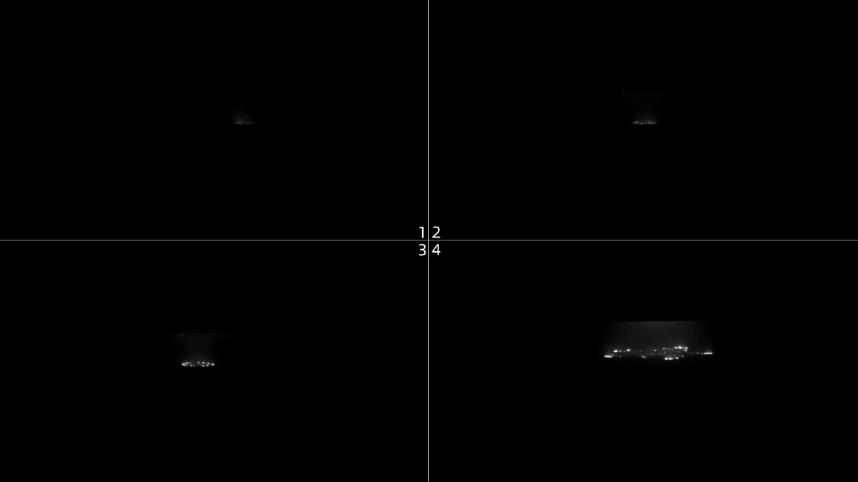

Anfangs stadium
~ 400 μs: Der erste Leucht fleck erscheint am zentralen Zünd punkt der Elektroden.
~ 900 μs: Im Zünd bereich treten spärliche Kathoden flecken auf.
~ 1.900 μs: Mehrere diskrete Flecken werden deutlich unter scheidbar und bilden ein nach außen expandieren des kreisförmiges Muster.
~ 5.700 μs: Ein zweiter Cluster von Flecken entsteht in der zentralen Region.

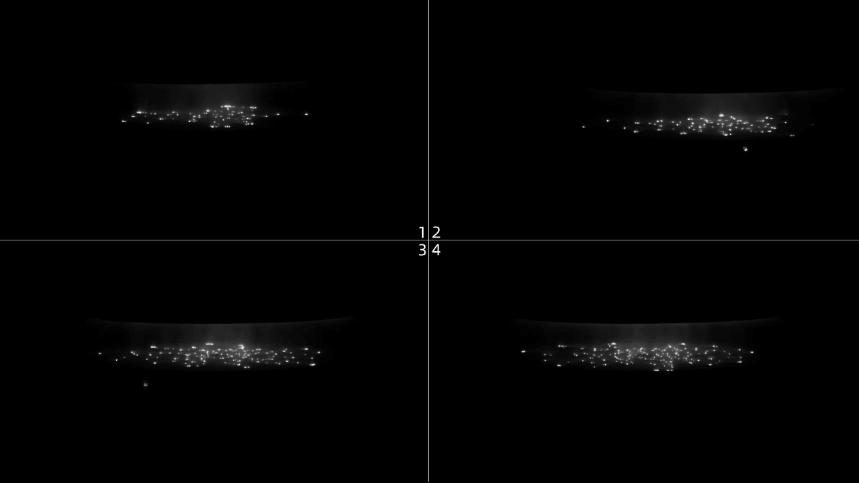

Erweiterungs stufe
Angetrieben von selbst induzierten Magnetfeldern und radialen Strom kräften:
Flecken wandern schnell vom Zentrum nach außen.
Der Radius des inneren Kreisrings dehnt sich mit jedem Radial sprung aus.
Die kontinuierliche Erwärmung der Außenfläche fördert die Bildung neuer Flecken und drückt die ringförmige Flecks truktur nach außen.
Bei ~ 24,4 ms erreicht der Ring seinen maximalen Radius und bleibt für ~ 5 ms quasi stabil.

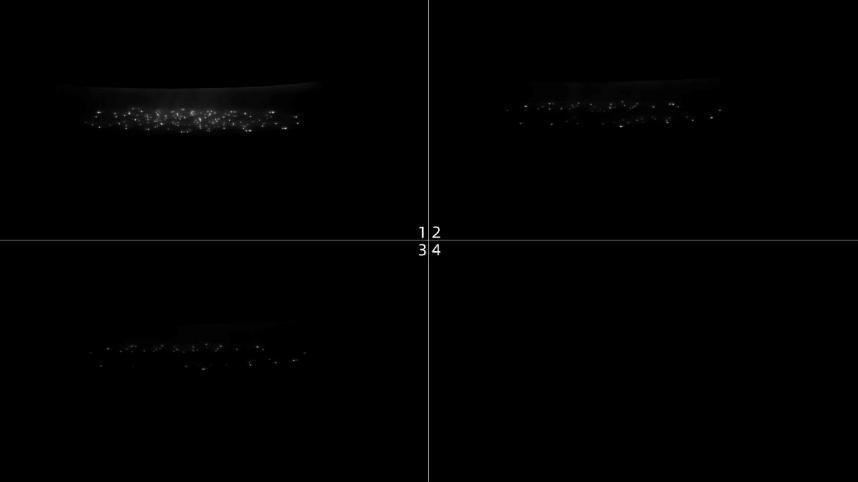

Dissipation Stadium
Nach ~ 30 ms:
Die Anzahl der aktiven Stellen nimmt stark ab, wenn der Entladung strom abnimmt.
Innenring flecken löschen zuerst aufgrund unzureichender elektrischer Feldstärke.
~ 1 ms später beginnen äußere Ring flecken nacheinander zu verblassen und fragment ieren in diskrete leuchtende Gruppen.
Nach der Fragment ierung verschwinden alle Flecken um ~ 3,7 ms und die Kathoden oberfläche kehrt zur Dunkelheit zurück.
Ich. Vollständige Visual isierung des Kathoden-Spot-Lebenszyklus
Die Revealer High Speed Camera hat die gesamte Entwicklung erfolgreich erfasst:
Lokalisierte Zündung → radiale Expansion → Ring bildung → zentrale Extinktion → Ring aufbruch → vollständige Dissipation.
II. Hohe Empfindlichkeit unter Null-Licht-Bedingungen
Das Revealer NEO25-Modell zeigte eine außer gewöhnliche Leistung in Belichtung umgebungen mit 1 μs ohne zusätzliche Beleuchtung und erfasst intensive, durch Lichtbogen erzeugte Emissionen, ohne Artefakte zu verschmieren oder zu hinter sich zu lassen.
III. Kathoden-Spot-Verteilung korreliert mit der Fähigkeit zur Arc-Interrupt ion
Helle und persistente Spot regionen weisen auf mögliche Isolation schwächen hin und können verwendet werden, um Folgendes zu leiten:
Vakuum unterbrecher strukturelle Optimierung
Bewertung des Kathoden materials
Arc-Modell Kalibrierung
Diagnose für Hochs trom schaltsysteme
Die visualisierten Daten bieten hochwertige Eingaben für Konstruktion entscheidungen.
