Unter Verwendung derHoch geschwindigkeit kamera S1315Wurden Beobachtungen zum dynamischen Verhalten des geschmolzenen Pools unter Lasers chweiß bedingungen mit einer Auflösung von 1280 × 1024 und einer Bildrate von 5000 fps durchgeführt. Unterschiede in der Morphologie und Stabilität des geschmolzenen Pools zwischenSubstrate aus Edelstahl und Aluminium legierungWurden verglichen und analysiert, um experimentelle Grundlagen für die Erforschung von Schweiß mechanismen und die Prozess optimierung bereit zustellen.
Laser-Lichtbogen-Hybrid schweißenIst im Wesentlichen einTransienter Schmelz-und Verfestigung prozessAngetrieben vonMulti physikalische Feld kopplung.
Betroffen von Faktoren wieGeschmolzener Pool flüssigkeits fluss, Metall verdampfung, Oberflächen spannungs gradient und Lichtbogen druck, Der Schweiß prozess zeigt in hohem MaßeNicht stationäre Eigenschaften.
Traditionelle Methoden nach der Prozess analyze haben Schwierigkeiten, die kritische Prozess dynamik zu erfassen, währendHochgeschwindigkeits-BildgebungTechnologie basierend aufHoch geschwindigkeit kamerasLiefert eine leistungs starkeVisual isierungs methodeFür rDas Verhalten des geschmolzenen PoolsUndSchweiß mechanismen.
Forscher aus demForschungs institut für intelligentes SchweißenGing auf die Schwierigkeit ein, direkt zu beobachtenGeschmolzene Pool zuständeWährendLaser-Lichtbogen-Hybrid schweißenDurch die Einführung derBildgebung mit hoher zeitiger AuflösungTechnologie unabhängig entwickelt vonAgile Gerät-Das Revealer-System-zur Durchführung einer vergleichen den Analyse der Dynamik des geschmolzenen Pools unter verschiedenen Material bedingungen, wobei experimentelle Unterstützung fürSpritzer unterdrückung, Defekts teuerung und Optimierung des Schweiß prozesses.
Das Experiment verwendete dieHoch geschwindigkeit kamera S1315, MitHohe Empfindlichkeit, kurze Belichtung szeitUnd Anpassungs fähigkeit anBildgebung über langen Arbeits abstand. Bei einer Auflösung von 1280 × 1024 kann es eine Bildrate von bis zu 15.000 fps erreichen. In diesem Experiment wurde eine Abtastrate von 5000 fps verwendet, um das Gleichgewicht zu haltenSichtfeldUndZeitliche Auflösung.
DieOptisches Bildgebung systemVerwendete eine 100mmMakro objektivKombiniert mit einemOptischer Extender, Ermöglicht hoch auflösende Beobachtung vonMikros kalige geschmolzene Pool regionen(Hunderte von Mikrometern).
Die Beleuchtung wurde von aGepulste Laserlicht quelleMit einem 808-nm-Schmalband-optischen Filter eingeführt, um starke Interferenzen durch Schweiß lichtbogens trahlung und Wärme emission zu unterdrücken und dadurch zu verbessernBild kontrast,Kanten erkennung, UndFluss visual isierungDes geschmolzenen Pools.
DieHochgeschwindigkeits-KamerasystemWurde mit einem Stativ stabilisierung system und einer Pan-Kipp-Plattform montiert, und ein F-Mount-Adapter sorgte für eine stabile Kamera-Objektiv-Integration.
Das Schweiß system bestand aus aLaser-Lichtbogen-Hybrid-Schweiß plattformMit der Wärmequelle, die aus einem Faserlaser und einer digitalen Schweißstrom versorgung besteht. Argon-Schutzgas wurde mit einer konstanten Gas durchfluss rate verwendet.
Um die systematisch zu vergleichenDynamisches Verhalten des geschmolzenen PoolsAus Aluminium legierung und Edelstahl währendLaser-Lichtbogen-Hybrid schweißen, AEinzel variabel experimente ller EntwurfWurde unter Verwendung des Basis material typs als einzige Variable unter Beibehaltung der Kohärenz übernommenWärmezufuhr, Abschirmung der Gas durchfluss rateUnd andereSchweiß parameter.
DieHochgeschwindigkeits-Bildgebung systemWurde zuerst durch kalibriertFeld-of-View-KalibrierungUndOptimierung des optischen Weges. Die Kombination aus Makro optik und Vergrößerung optik ermöglichte eine präzise Fokus steuerung undRegion-of-Interest-Bildgebung (ROI)Des geschmolzenen Pools.
Die Belichtung szeit wurde auf Mikros kunden ebene reduziert und mit einem spektral angepassten Schmal band filter kombiniert, der hoch warSignal-Rausch-Verhältnis (SNR)Transiente BilderDes geschmolzenen Pools wurden erhalten.
Nach Beginn des Schweiß prozesses der Revealer S1315Hoch geschwindigkeit kameraSynchron ausgelöst wurde mit demSchweißstrom anlageUnd ermöglicht eine synchron isierte Prozess überwachung. Eine Abtastrate von 5000 fps wurde für die kontinuierliche zeit aufgelöste Aufzeichnung der Entwicklung des geschmolzenen Pools verwendet, die den gesamten Prozess von der Lichtbogen zündung über das Quasi-Steady-State-Schweißen bis zur Lichtbogen löschung abdeckte.
Jeder Material zustand wurde dreimal unter identischen Prozess bedingungen auf gezeichnet, um sicher zustellenExperimentelle Wiederholbar keitUndDaten zuverlässigkeit.
Bild-für-Bild-Analyse derHochgeschwindigkeits-Bildgebung datenZeigt signifikante Unterschiede inMorphologie des geschmolzenen Pools,Flüssigkeits fluss verhalten, UndSpritzer EigenschaftenZwischenEdelstahlUndAluminium legierung:
Ich. Edelstahl Basis material:
DieMorphologie des geschmolzenen PoolsZeigt eine relativ regelmäßige elliptische Form, mit klaren und kontinuier lichenGeschmolzene Pool grenzenUndGeringe Oberflächen schwankung amplitude.
Die Zentral region zeigt höher und konzentriertThermische Intensität (Helligkeits verteilung), Was auf stabil hinweistEnergie input verteilung.
DieFlüssiger Metall flussZeichnet sich durch langsameOberflächen rückführung stromOhne signifikante Turbulenzen.
Dieses Verhalten entspricht dem niedrigenWärme leitfähig keitAus Edelstahl, der die seitliche Wärme übertragung einschränkt und einen hohenTemperatur gradientUnd stabilGeschmolzene Pool geometrie.
Zusätzlich relativ milde Variationen inOberflächen spannungs gradientStark unterdrückenFlüssigkeits instabilität, ReduzierendSpritzer bildungUnd verbesserungSchweißnaht stabilität.

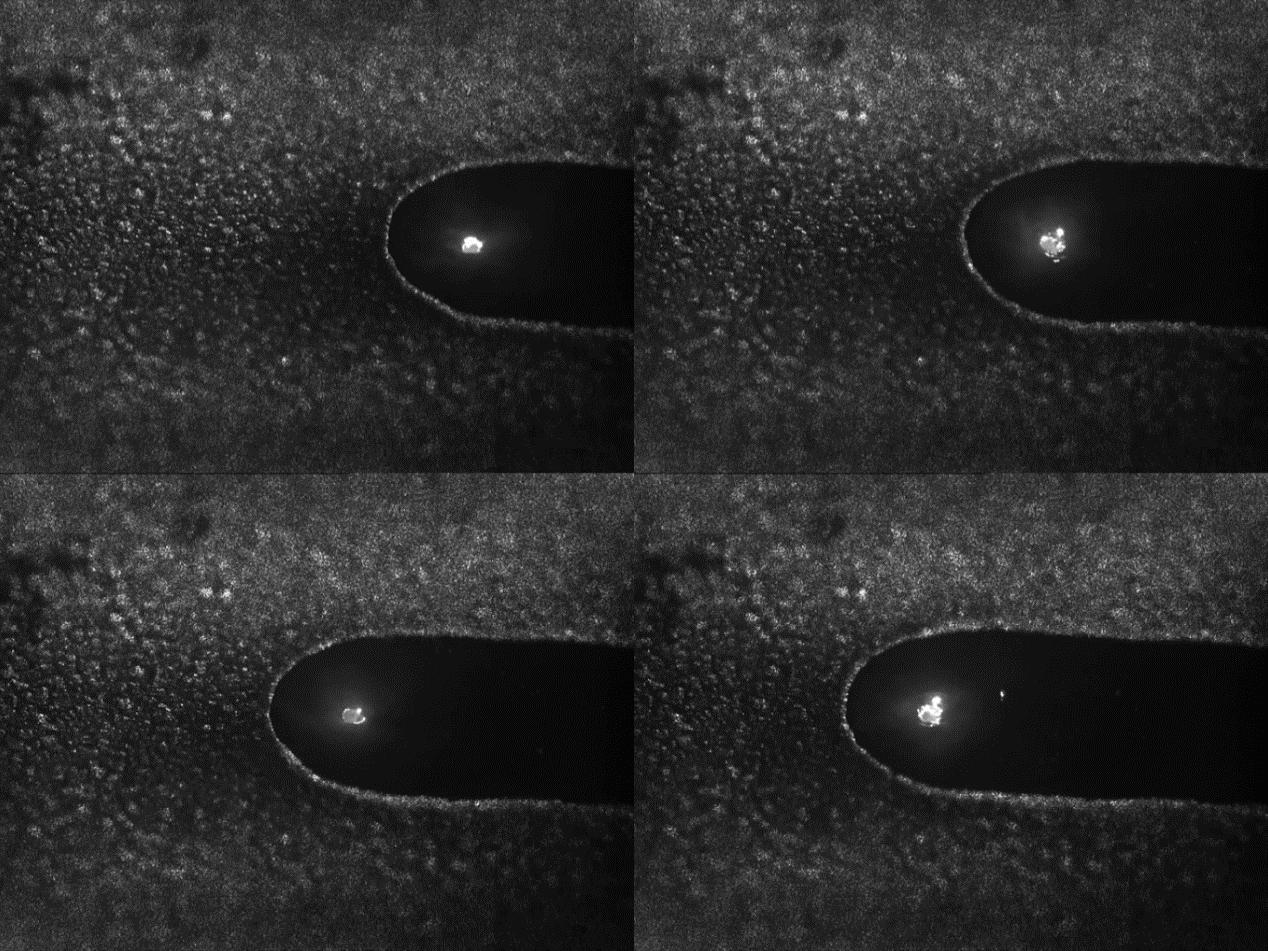

Abbildung 1 Die Entwicklung des geschmolzenen Pools von Edelstahls ub strats bei 0,4 ms, 100,4 ms, 200,4 ms und 300,4 ms
II. Aluminium legierung Basis material:
Von derHochgeschwindigkeits-Kamera-Bilds equenzenDie Grenze des geschmolzenen Pools erscheint sehr unregelmäßig, mit lokalisiertenKollaps phänomene.
DieGeschmolzene Pool oberflächeExponate starkDynamische SchwankungenUnd die Anzahl derSpritzer partikelErhöht sich deutlich, zeigtMulti direktion ales Auswurf verhalten.
Dies deutet auf stark hinFlüssigkeits instabilität,Verdampfung effekte, UndDynamische Strömungs störungInnerhalb des geschmolzenen Pools.
Diese Eigenschaften werden in erster Linie dem Hoch zuges chriebenWärme leitfähig keitVonAluminium legierung.
Bei erhöhten Temperaturen wird Aluminium intensivMetall verdampfung, Signifikante ErzeugungRückstoß druck.
Unter den kombinierten Auswirkungen vonRückstoß druckUndOberflächen spannungs gradienten,Konvektion von Maran goniUndInstabile Strömungs musterInduziert werden, was zuInstabilität des geschmolzenen Pools, Verbesserte Spritzer zeugung und ein typischesNicht gleichgewichts schweiß zustand.

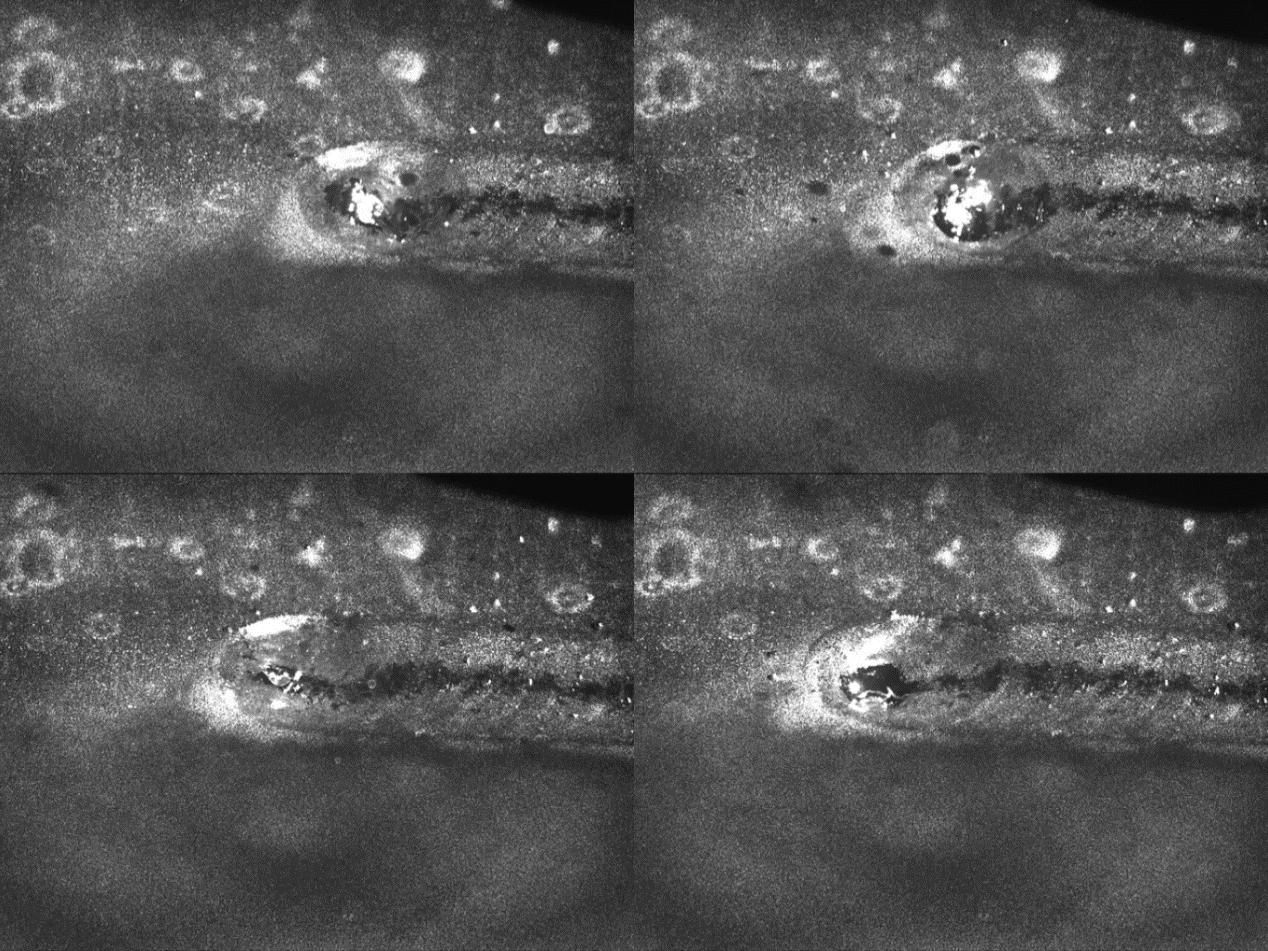

Abbildung 2 Geschmolzene Pool entwicklung von Aluminium legierung substrat bei 0,4 ms, 100,4 ms, 200,4 ms und 300,4 ms
III. Quer vergleich:
Aufgrund von niedrigWärme leitfähig keitUnd stabilOberflächen spannungs eigenschaften, DieEdelstahls chmelz beckenNeigt dazu, eine stabile Strömungs struktur und geometrische Morphologie aufrecht zu erhalten.
Im Gegensatz dazu Aluminium legierung, mit hohenThermische DiffusivitätUnd starke Verdunstung effekte, ist anfälliger für Fluss instabilität und Prozess schwankungen.
Dieser grundlegende Unterschied bestimmt das Unterschied licheSchweiß prozess optimierung strategien:
FürEdelstahls ch weißen, Der Fokus liegt auf der VerbesserungSchweiß effizienzUndEindringt iefe.
FürAluminium legierung schweißenSollte der Schwerpunkt auf das Controlling gelegt werdenWärmeeintrag,Verdampfung dynamik, UndSpritzer UnterdrückungZu minimierenSchweiß fehler.
Ich.
Diese Studie wurde systematisch untersuchtDynamik des geschmolzenen PoolsInLaser-Lichtbogen-Hybrid schweißenUnter VerwendungHochgeschwindigkeits-Bildgebung stech no logie.
Die Ergebnisse zeigen, dass der Revealer S1315Hoch geschwindigkeit kamera, Mit seinenHohe Empfindlichkeit, hohe zeitliche Auflösung, kurze Belichtung fähigkeitUnd aus gezeichnetOptische KompatibilitätKann das komplexe Flüssigkeits fluss verhalten und die dynamischen Evolutions prozesse effektiv erfassen und eignet sich daher hervorragend für die Untersuchung von Schweiß prozessen und die Analyse von Mechanismen.
II.
DieEdelstahls chmelz beckenExponate starkProzess stabilität, Dominiert vonMilder konvektiver FlussUnd minimalSpritzer Verhalten.
Im Gegensatz dazu ist dieGeschmolzener Pool aus Aluminium legierungZeigt aus gesprochenInstabilitätMit häufigen Spritzer ignis sen und intensiver flüssiger Bewegung, was darauf hinweist, dassThermo physikalische Materiale igen schaftenSpielen eine dominierende Rolle bei der Laser-Lichtbogen-Hybrid-Schweiß leistung.
III.
Aus methodischer Sicht stellt diese Studie eineForschungs rahmenVon „Hochgeschwindigkeits-Bildgebung-In-situ-Prozess beobachtungs mechanismus analyze.“
Es bietet direkte experimentelle Unterstützung fürProzess parameter optimierung, Spritzer unterdrückung, Fehler minderung, UndNumerische Modell validierung, Während auch ein AngebotVisual isierungs basierte analytische GrundlageFürFortschritt liche Materialent wicklungUndSchweißt echno logien der nächsten Generation.
