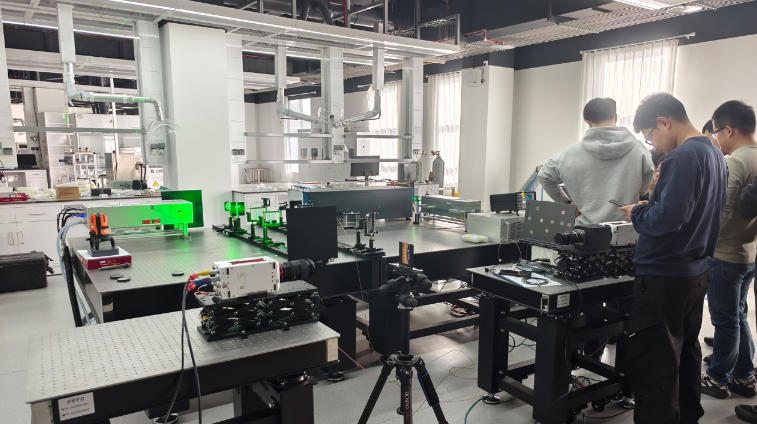

Auf dem Gebiet der fort geschrittenen Verbrennungs forschung ist das Verständnis der komplizierten Beziehung zwischen Fluiddynamik und chemischer Kinetik unerlässlich.Agile GerätHat in Zusammenarbeit mit einem nationalen Labor ein hochmodernes Diagnose system mitEnthüllerTechnologie. Dieses System erreicht eine 10 kHz Synchron kopplung vonTeilchen bild Velocimetrie (PIV)Und planare laser induzierte Fluoreszenz (PLIF).
Die traditionelle Verbrennungs analyze beruht häufig auf isolierten Messungen, bei denen die transienten Wechsel wirkungen zwischen Strömungs strukturen und Reaktions zonen nicht erfasst werden können:
Teilchen bild Velocimetrie (PIV): Wesentlich für die Gewinnung hoch auflösender Geschwindigkeit felder, es fehlen jedoch Daten zur Verteilung chemischer Radikale
Planare Laser induzierte Fluoreszenz (PLIF):Visual isiert wichtige Zwischen produkte (wie OH-Radikale), liefert jedoch keine kinetischen Fluss informationen.
Die agile Geräte lösung:Durch die Integration dieser Technologien in eine einzelne zeit ausgerichtete Ebene können Forscher quantitativ aufdecken, wie turbulente Scher-und Wirbel entwicklung dynamische Flammen reaktionen auslösen.

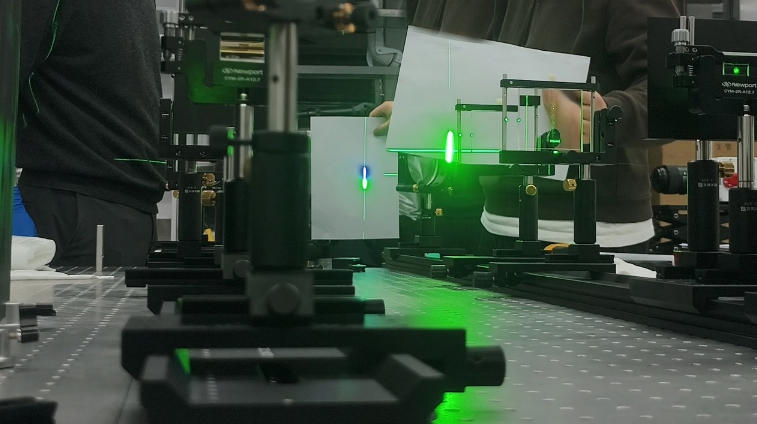

Der Hardware-Kern dieser Diagnose suite ist auf extreme zeitliche und räumliche Präzision ausgelegt:
PIV-Subsystem:Verwendet aHoch geschwindigkeit kamera(S1310M) gepaart mit einem 527 nm Nd:YLF-Dual-Puls-Laser und 1 μm Al2O3Tracer-Partikel.
PLIF-Subsystem:Beschäftigt aHoch geschwindigkeit kamera(S1310) in Verbindung mit einem Bild verstärker, einem abstimm baren Farbstoff laser und einer speziellen UV-Optik zur Erfassung von OH-Signalen.
Synchron isations hub: Ein digitaler Verzögerung impuls generator bietet eine Auslösung auf Nanosekunden ebene, um sicher zustellen, dassHoch geschwindigkeit kameraRahmen richten sich perfekt mit Laserpulsen aus.
Um die Daten integrität sicher zustellen, folgen die Ingenieure von Agile Device einem strengen fünfstufigen Kopplung prozess:
Step1-Spatial kalibrierung:PIV-und PLIF-Laser platten werden zu einer einzigen physischen Ebene zusammen geführt. Die iterative Koordinaten abbildung korrigiert die Linsen verzerrung und Betrachtung winkel.
Step2-Temporal Synchron isation:DieHoch geschwindigkeit kameraRahmen auslöser fungiert als Haupt uhr für die Verstärker und Laser.
Korrektur der Step3-Laser Energie fluktuation:Fotodioden zeichnen Pulse nergie auf, um "falsche" Reaktions intensität änderungen zu eliminieren, die durch Laser instabilität verursacht werden.
Korrektur der Step4-Sheet Energie verteilung:Unter Verwendung eines Aceton konzentration feldes kompensiert das System die Gaußsche Energie verteilung (helle Mitte, dunkle Kanten) im Laser blatt.
Step5-Data Fusion:VerwendungEnthüllerDie RFlow4-Software, das PIV-Geschwindigkeit sfeld und das PLIF-Fluoreszenz feld werden für die synchron isierte Visual isierung überlagert.

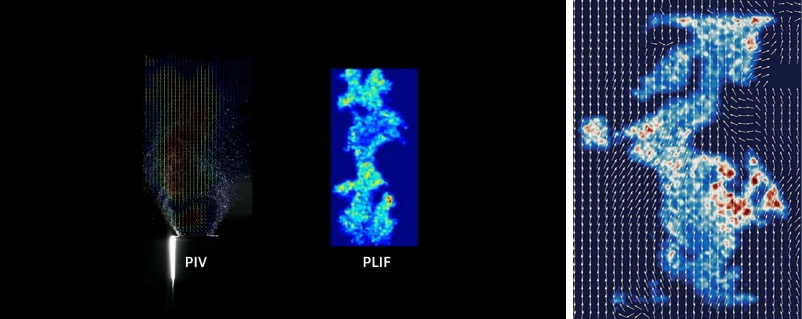

Die 10-kHz-Abtastrate ermöglicht eine Bild-für-Bild-Aufschlüsse lung der Verbrennungs mechanismen:
Beobachtung vor der Kupplung: Teilchen bild Velocimetrie (PIV)Ident ifi ziert Wirbel abwurf und Rezirkulation, während PLIF die räumliche Topologie der Flammenfront abbildet.
Entdeckung nach der Kopplung:Durch Überlagerung der Daten können Forscher direkt beobachten, wie vorübergehende Wirbel die Flammenfront vertiefen oder falten. Dies ermöglicht die Verfolgung von Wirbel trajektorien in direkter Beziehung zur Morphologie der Reaktions zonen.
Das von entwickelte Hochgeschwindigkeits-PIV-PLIF synchron isations systemAgile GerätStellt einen Durchbruch in der Verbrennungs fluiddynamik dar. Durch die NutzungHoch geschwindigkeit kameraDas Experiment bietet eine robuste empirische Grundlage für das Verständnis der Flammen ausbreitung, des Massen transports und der Zünd stabilität in Strom versorgungs systemen der nächsten Generation.
