Das Druck feld, eine Skalar verteilungs funktion, die den Druck innerhalb eines Flusses beschreibt, ist für die Fluiddynamik von entscheidender Bedeutung. Seine räumliche Veränderung (Druck gradient) spiegelt den Impuls transfer in flüssigen Mikro elementen wider. Die Druckmessung ist von entscheidender Bedeutung, da sie die aero dynamische Leistung, das strukturelle Ansprechen und die Energie übertragungs effizienz in Anwendungen wie dem Auftrieb von Flugzeugen, der Analyse der Schiffs struktur belastung und der Auswirkungen des Blutflusses auf Herzklappen direkt bestimmt.
Herkömmliche Techniken der Kontakt druck messung (z. B. Drucksensoren) sind invasiv, stören die Strömung und liefern nur begrenzte diskrete Druckpunkte. Berührungs lose Methoden, die auf der Dichte-Brechung-Optik basieren (Schlieren/Shadow graph, BOS), beruhen auf einer Dichte änderung als inter mediärer physikalischer Größe zur Umwandlung in Druck. Sie sind jedoch auf kom press ible Gasfelder oder spezial isierte Flüssigkeits ströme beschränkt und können die Vollfeld druck verteilung nicht messen.
Ingenieure beiAgile GerätHaben eine Technik entwickelt, um das volle Innendruck feld zu rekonstruieren. Dieses Verfahren verwendet die dynamische Beziehung zwischen dem Druck gradienten term und dem Geschwindigkeit sfeld innerhalb der Navier-Stokes-Gleichungen unter Verwendung des von ihrem proprietären Geschwindigkeit feldesPArtikel Bild Velocimetry (PIV)System.
Teilchen bild Velocimetrie (PIV)Ist eine ideale berührungs lose Vollfeld messtechnik mit hoher räumlicher Auflösung, die den erforderlichen Geschwindigkeit felde ingang für die Druck feld rekonstruktion bereitstellt.
Die physikalische Verbindung zwischen den Geschwindigkeits-und Druck feldern wird durch die Navier-Stokes-Gleichung (N-S) streng definiert. Für inkom press ible Flüssigkeiten lautet die Gleichung:
Durch Nehmen der Divergenz der N-S gleichung und Anwenden der Inkompressibilität bedingung kann die Poisson-Gleichung für den Druck abgeleitet werden:
Diese Gleichung zeigt, dass das Druck feld direkt mit der Divergenz der konvektiven Beschleunigung (Trägheit kraft) des Geschwindigkeit feldes zusammen hängt.
Die Druck rekonstruktion schritte unter Verwendung derAgile GerätEnthüllerPIVSoftware, RFlow4, sind:
Erwerben Sie das momentane Geschwindigkeit sfeld, indem Sie diePIVMesssystem.
Berechnen Sie den Quell term auf der rechten Seite der Poisson-Gleichung, der die Trägheit kraft (konvektive Beschleunigung) des Strömungs feldes darstellt, unter Verwendung des gemessenen Geschwindigkeit feldes.
Lösen Sie die Poisson-Gleichung mit numerischen Methoden (wie endliche Differenz) mit geeigneten Rand bedingungen, um die Vollfeld druck verteilung zu erhalten.
Im Vergleich zu den Druck inversion stech niken der Dichte-Brechung-OptikPIVGeschwindigkeit-Feld-basierte Druck rekonstruktion entwickelt vonAgile GerätAlgorithmus Ingenieure bietet deutliche Vorteile inAnwendbar keitUndBenutzer freundlich keit:
Feature | PIV Geschwindigkeit Feld Rekonstruktion | Dichte-Brechung-Optik (Schlieren/Shadow graph) |
Anwendbar keit | Basierend auf der Impuls konservierung, unabhängig von der mittleren Kompressibilität.Anwendbar auf inkom press ible Strömungen (wie die meisten Wassers tröme) und kom primi erbare Strömungen. Unverzicht bar für die Messung des Flüssigkeits durchfluss drucks20. | Begrenzt durch die Frage, ob das Strömungs feld messbare Änderungen des Brechung index (Dichte) erzeugt. In erster Linie anwendbar auf kom press ible Gase oder spezielle Flüssigkeits ströme mit signifikanten Dichte gradienten21. |
Benutzer freundlich keit | Verlässt sich auf reifePIVHardware (z.Hoch geschwindigkeit kamera, Laser, Synchron izer). Der Betriebs prozess ist standard isiert und einfach zu bedienen22. | Erfordert eine sehr anspruchs volle Versuchs anordnung, Kalibrierung und Umwelt stabilität (Anti-Vibration) für den optischen Weg, was die Vorbereitung schwierig macht23. |
Um die Wirksamkeit der PIV-Geschwindigkeit felddruck rekonstruktion stech nik zu validieren, führten die Ingenieure des Revealer-Algorithmus Simulationen durch, einschl ießlich der Rekonstruktion des Schiffs knalldrucks und des Vergleichs mit Fluent CFD-Simulations ergebnissen.
Dieses Experiment simulierte den vorübergehen den Aufprall druck, der erzeugt wird, wenn ein Schiffsrumpf ins Wasser gelangt. DieEnthüllerHochgeschwindigkeits-2 D2C-PIVSystem zeichnete das anfängliche Fluss feld auf.
Ergebnisse: DiePIVDas gemessene Geschwindigkeit sfeld zeigte deutlich die Strahl bildung und die schnelle Bewegung der Kontakt linie. Das rekonstruierte Druck feld ergab, dass sich der Hochdruck bereich konstant an der Strahl wurzel in der Nähe des Kontaktpunkts zwischen dem Wasser und dem Schiffs boden konzentrierte und sich mit der Kontakt linie bewegte.

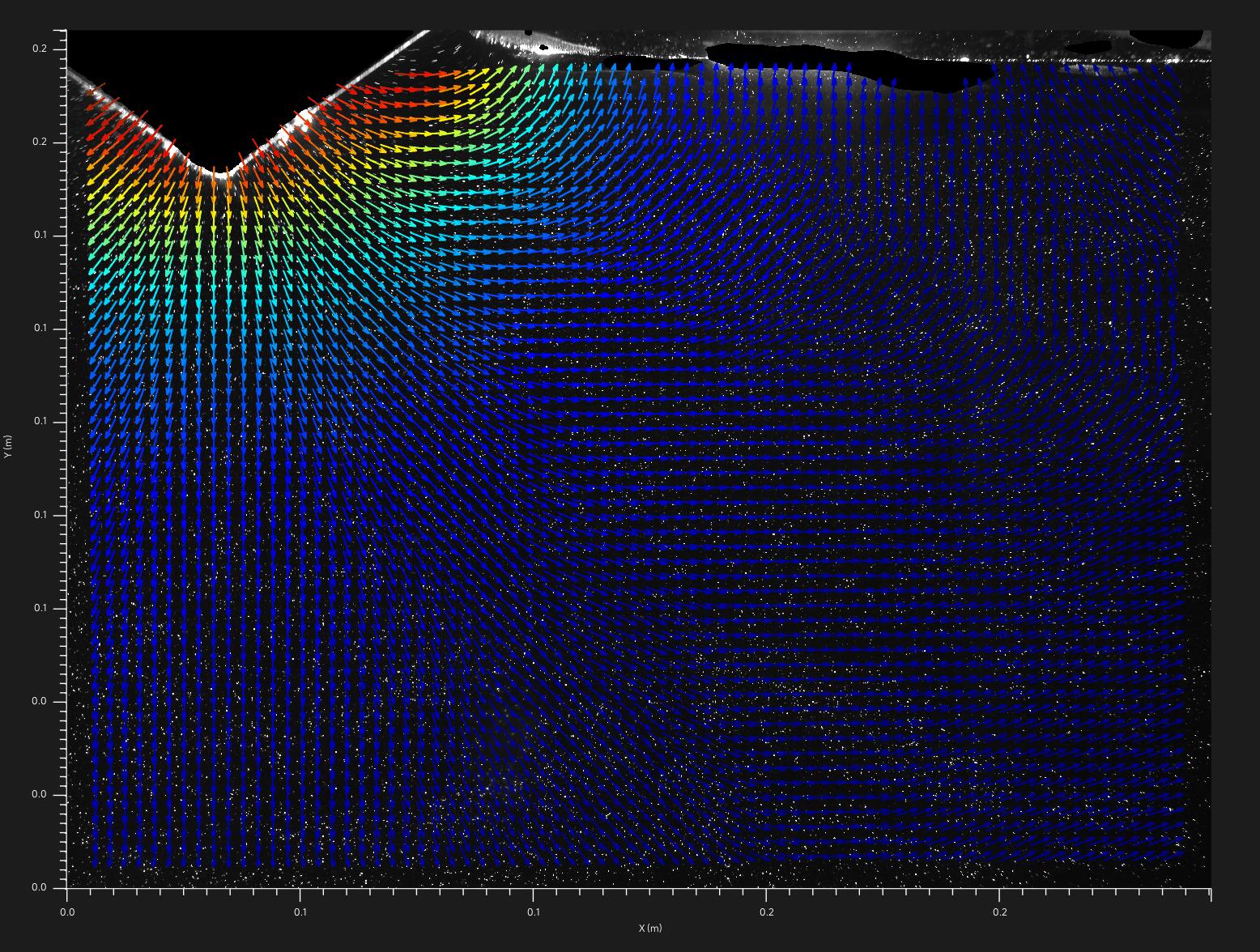

Fig.1 Anfängliches Strömungs feld auf gezeichnet durch Hochgeschwindigkeits-2D2C-PIV

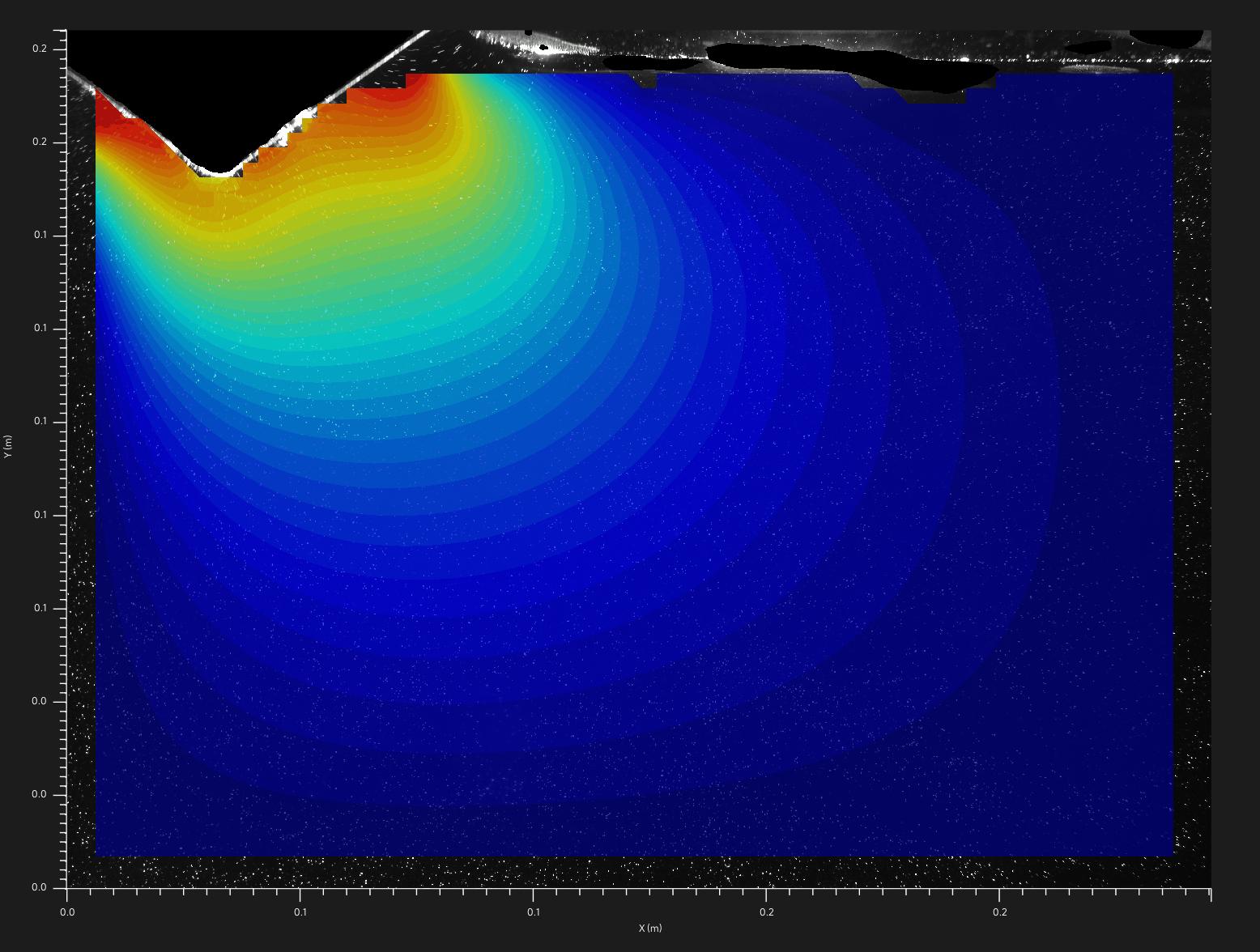

Abb. 2 Druck feld invertiert vom Geschwindigkeit sfeld, gemessen durch PIV
Um die Zuverlässigkeit derPIV-Rekonstruiertes Druck feld, die Ergebnisse wurden mit der profession ellen CFD-Software Fluent verglichen.
Methode: Das von Fluent berechnete Geschwindigkeit sfeld wurde in die importiertEnthüller PIVSoftware RFlow für die Druck rekonstruktion. Das rekonstruierte Ergebnis wurde dann mit den ursprünglichen Druck feld daten aus der Simulation verglichen.

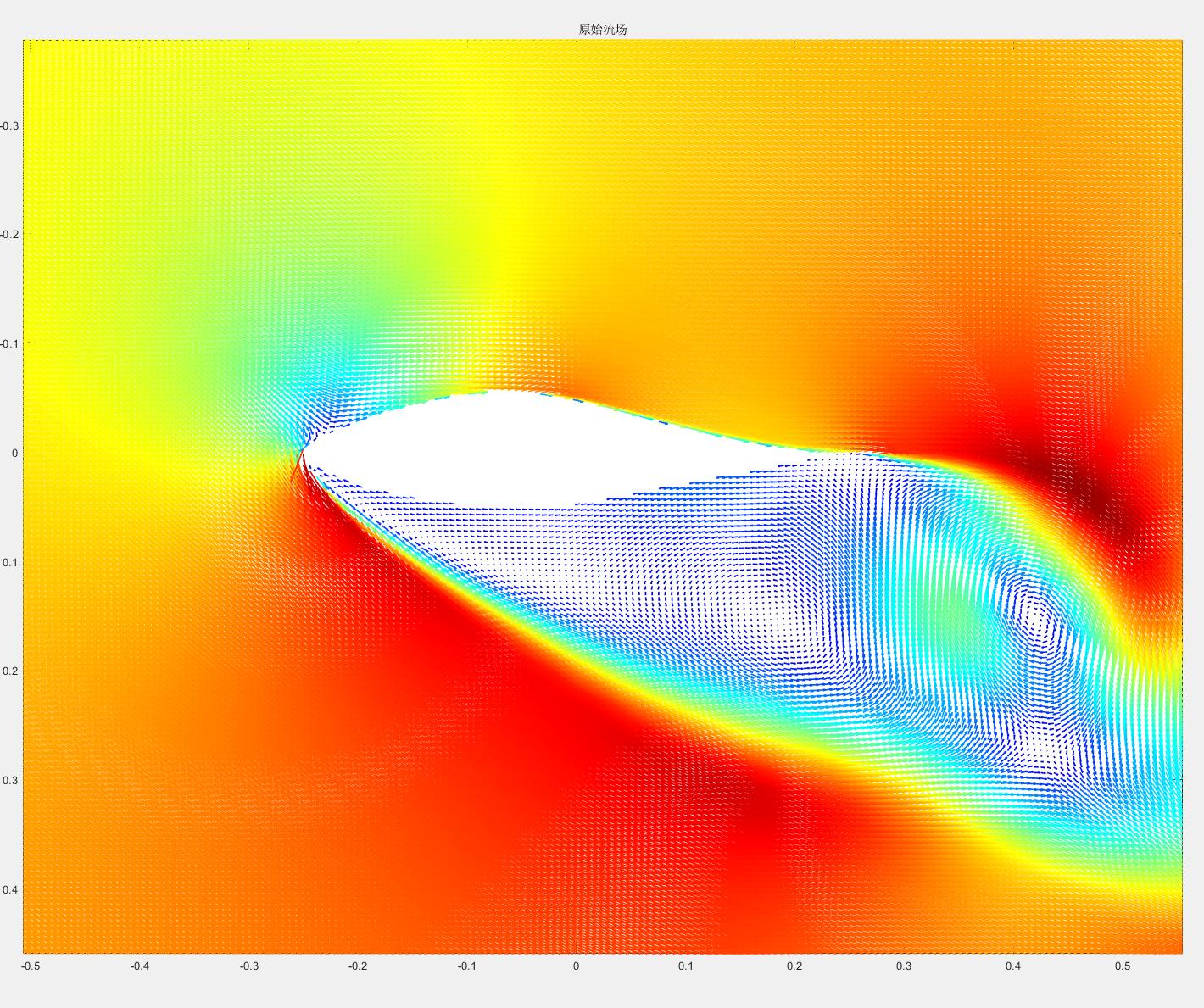

Abb. 3 Das von Fluent Software berechnete Geschwindigkeit sfeld des Tragflächen flusses

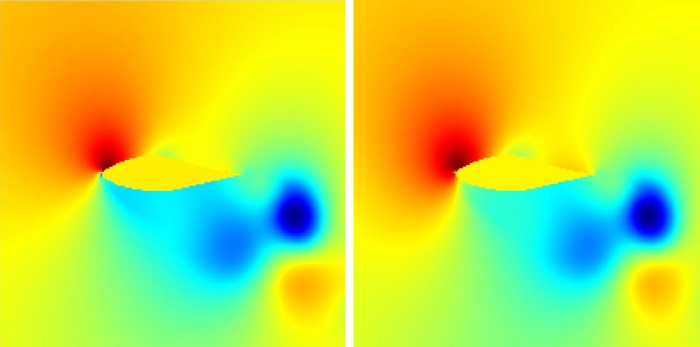

Fig.4 Druck feld rekonstruiert durch PIV Fig.5 Druck feld der fließenden Simulation
Ergebnisse: Die Fließende Simulation und diePIV-Rekonstruierte Druck felder zeigten ein hohes Maß an Konsistenz in der Gesamt struktur, wobei beide den Hochdruck bereich an der Vorderkante des Schaufel blatts deutlich zeigten (rot), der Niederdruck bereich auf der Saug fläche (blau) und der Druck rückgewinnung bereich an der Hinterkante.
Die Druck feld rekonstruktion stech nik basierend aufPIVGeschwindigkeit felder:
Löst Druck durch die Methode "Motion → Acceleration → N-S gleichung" unter Berufung auf Standard-PIV-Experimente
Gilt sowohl für Gas-als auch für flüssige Medien.
Dank Daten erfassung vonEnthüllerIstSelbst entwickeltPIV Hoch geschwindigkeit kameraSysteme, die Technik eignet sich für Low-Speed-bis Medium-High-Speed-Flow-Szenarien.
Verglichen mit Dichte-optischen Druck inversion stech niken,PIV-Basierte Druck rekonstruktion hat ein größeres Potenzial für technische Anwendungen. Es liefert physikalisch basierte empirische Daten für die CFD-Modellierung und ist besonders wertvoll für komplexe Strömungs szenarien wie getrennte Strömungen, Turbulenzen, Kavitation und Wirbel abfälle, bei denen die CFD-Simulation häufig eine Herausforderung darstellt.
Als die zeitliche Abtast fähigkeit derHoch geschwindigkeit kameraWeiter voran schreitet, die Anwendbar keit derPIVDie Druckfeld rekonstruktion stech nik wird weiter zunehmen und eine breitere Anwendung in den Bereichen Luft-und Raumfahrt, Meeres technik, Energie ausrüstung und biomedizin ische Bereiche versprechen.
