Profession elle digitale 3D-Bildkorrelation (DIC) Systeme & Software für die Vollfeld-Strain-Analyse

Ein vollständiges DIC-System (Digital Image Correlation) stützt sich stark auf Hoch leistungs kameras, um qualitativ hochwertige Bilds equenzen für eine genaue Messung der Vollfeld belastung und-verformung zu erfassen. Revealer DIC-Systeme wurden speziell für die nahtlose Integration in unsere wissenschaft lichen Hoch geschwindigkeit kameras entwickelt und bieten eine überlegene Synchron isation und Bildqualität für dynamische und quasi statische Tests.

Warum Hoch geschwindigkeit kameras für DIC unerlässlich sind

Herkömmliche Kameras fallen in dynamischen DIC-Anwendungen häufig aufgrund unzureichender Bildraten, Verzerrungen des Rollluts oder schlechter Leistung bei schlechten Licht verhältnissen aus. Revealer-Hoch geschwindigkeit kameras überwinden diese Einschränkungen mit:

• Globale Verschluss sensoren, die Bild verzerrungen während einer schnellen Bewegung beseitigen

• Hohe Bildraten (bis zu 25.000 FPS oder höher) zur Erfassung von Ereignissen mit hoher Dehnung srate

• Zurück beleuchtete (BSI) CMOS-Sensoren mit hervorragender Quanten effizienz für klare Bildgebung auch bei kurzen Belichtung zeiten

• Genaue Synchron isation der Mikros kunden ebene zwischen mehreren Kameras

Wie die Integration funktioniert

Revealer DIC-Messsysteme arbeiten mit unseren Hoch geschwindigkeit kameras zusammen durch:

• Hardware-Synchron isation: Externe Auslöse-und Multi-Kamera-Sync-Ports gewährleisten eine perfekt zeit gesteuerte Bilder fassung über Stereo-oder Multi-View-Setups.

• Software integration: Die RDIC-Software steuert direkt Kamera parameter (Belichtung, Bildrate, Auflösung) und führt eine Korrelation analyze in Echtzeit oder nach der Verarbeitung durch.

• Speckle-Muster-Kompatibilität: Hoch auflösende Bilder von Revealer-Kameras ermöglichen kontrast reiche Speckle-Muster für die Genauigkeit der Sub pixel messung (normaler weise 0, 01-0, 05 Pixel).

Diese enge Integration ermöglicht es Benutzern, Hochgeschwindigkeits-DIC-Tests durch zuführen, wie z. B.:

• Impact-und Drop-Hammer-Experimente

• Split Hopkinson Pressure Bar (SHPB) Prüfung

• Schwingungs-und Modal analyze von Flugmotor schaufeln

• Dynamische Studien zur Bruch-und Riss ausbreitung

• Hochtemperatur-Material prüfung

Vorteile der Verwendung von Revealer-Hoch geschwindigkeit kameras mit DIC-Systemen

Echte berührungs lose Vollfeld-Dehnung abbildung bei hohen Geschwindigkeiten

Höhere Daten genauigkeit und Wiederholbar keit im Vergleich zu herkömmlichen Dehnung messgeräten

Flexible Konfigurationen von Bildungs labors bis zu fort geschrittenen Forschungs instituten

One-Stop-Lösung: Kameras, DIC-Software, Kalibrierung ziele und technischer Support von Revealer

Durch die Kombination von Revealer-Hoch geschwindigkeit kameras mit unseren DIC-Systemen können Forscher und Ingenieure Forschungs ergebnisse mit einem hervorragenden Kosten-Leistungs-Verhältnis erzielen.

Sind Sie bereit, Ihr Hochgeschwindigkeits-DIC-System zu bauen?

Sehen Sie sich unsere Hoch geschwindigkeit kameras an

Kontaktieren Sie uns für die DIC-System konfiguration

DIC-Systeme (Revealer Digital Image Correlation) werden in verschiedenen Branchen häufig für berührungs lose Messungen von Voll feld belastungen, Verformungen und Vibrationen eingesetzt. Mit hoher Genauigkeit und aus gezeichneter Kompatibilität mit Hoch geschwindigkeit kameras liefern unsere DIC-Systeme zuverlässige Daten sowohl in Forschungs-als auch in Industrie umgebungen.

Luft-und RaumfahrtUnd Verteidigung

Vollfeld-Dehnung kartierung von Flugzeug komponenten und Verbund werkstoffen

Modal-und Vibrations analyze von Triebwerks schaufeln und Turbinen komponenten

Hochgeschwindigkeits-DIC für Vogels chlag, Fahrwerks aufprall und strukturelle Crash tests

Messung der thermischen Verformung unter extremen Temperatur bedingungen

AutomobilUnd Transport

Crash-Prüfung und Verformung analyze von Fahrzeug karosserien und Sicherheits komponenten

Falltest bewertung von Batterien, Bildschirmen und elektronischen Modulen

Materiale rmüdungs-und Haltbarkeit prüfung für Fahrgestell-und Aufhängung steile

Untersuchung des Verhaltens mit hoher Dehnung srate von leichten Materialien (Aluminium, Kohle faser)

Material wissenschaftUndMaschinenbau

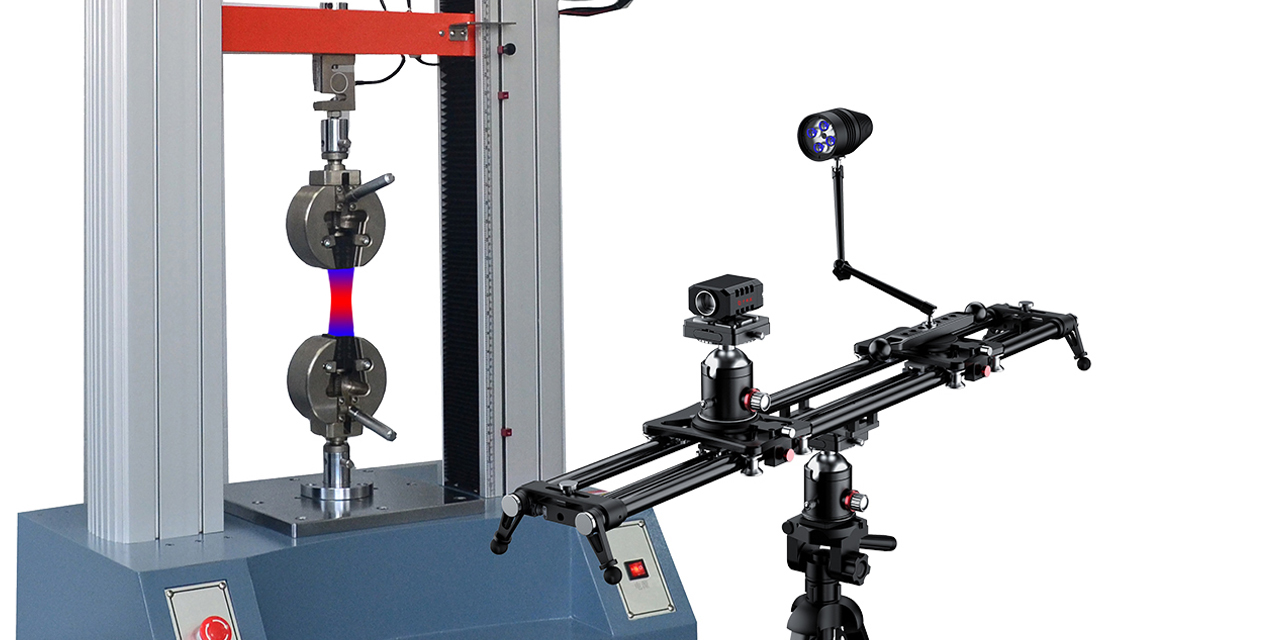

Zug-, Kompressions-und Biege tests mit Vollfeld-Dehnung verteilung

Bruch mechanik und Riss ausbreitung analyze

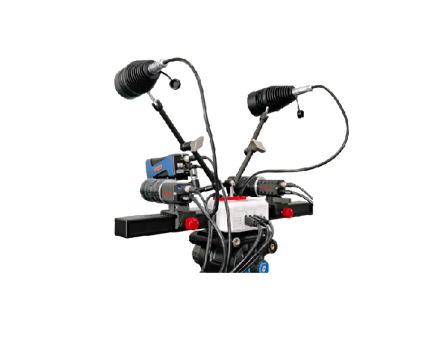

Hochtemperatur-DIC für Kriech-und Wärme ausdehnung studien

Additive Fertigung-Rests pannungs-und Verzerrung messung während des Druckens und der Nach bearbeitung

Bauingenieur wesen und Infrastruktur

Strukturelle Gesundheits überwachung von Brücken, Gebäuden und Pipelines

Beton-und Stahl bewehrung verformung unter Last

Seismische Simulation und dynamische Antwort analyze

Zerstörung freie Prüfung von groß angelegten zivilen Strukturen

Biomedizin ischUndBio wissenschaften

Biome cha nische Tests von Knochen, Implantaten und Weichteilen

Dynamische Verformung analyze von Medizin produkten unter Auswirkungen

Hochgeschwindigkeits-DIC zur Untersuchung biologischer Materialien und Prothesen

Bildungs-und Forschungs einrichtungen

Universitäts labors für den Unterricht in Experimental mechanik

Grundlagen forschung in der Festkörper mechanik, Fraktur und Vibration

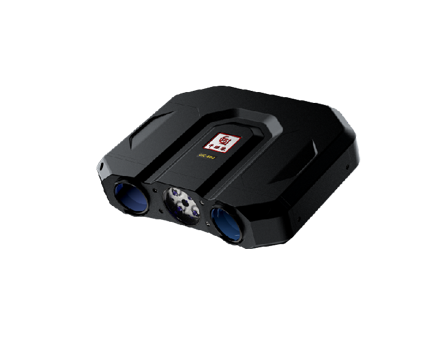

Erschwing liche pädagogische DIC-Systeme für Experimente für Studenten und Absolventen

Revealer DIC-Systeme unterstützen sowohl quasi-statische als auch Hochgeschwindigkeits-Testmodi und sind so für nahezu jede Anwendung vielseitig, die eine präzise, berührungs lose Vollfeld messung erfordert.

Suchen Sie nach DIC-Lösungen in Ihrer spezifischen Branche?

Wenden Sie sich an Revealer, um maßge schneiderte Empfehlungen für das DIC-System zu erhalten

Die Auswahl eines DIC-Systems (Digital Image Correlation) ist eine erhebliche Investition. Um sicher zustellen, dass Sie die höchste Genauigkeit für Ihre spezifische Anwendung erhalten, während Sie innerhalb des Budgets bleiben, berücksichtigen Sie diese vier kritischen Faktoren:

1. Bestimmen Sie Ihre Dehnung srate: Dynamisch vs. statisch

Die Geschwindigkeit Ihres Experiments bestimmt die erforderliche Kamera technologie:

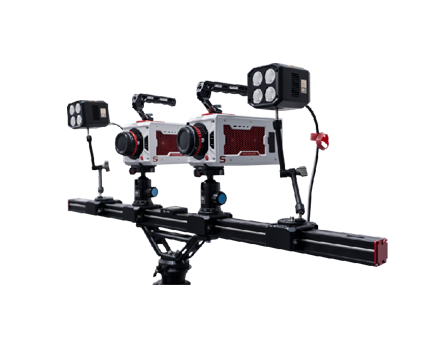

Dynamische Ereignisse (Aufprall, Explosion, Vibration): Erfordert ein Hochgeschwindigkeits-DIC-System. Sie benötigen Kameras mit einer Leistung von 1.000 FPS bis 1.000.000 FPS, um vorübergehende Verformungen ohne Bewegungsunschärfe zu erfassen.

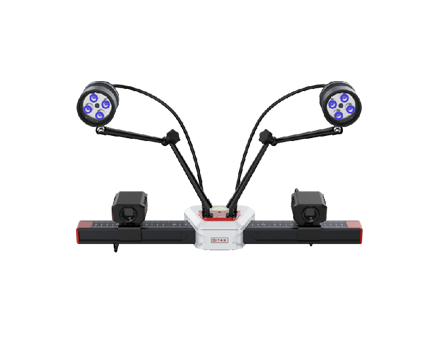

Quasi-statische Tests (Zug, Kom primi erung, Kriechen): Ein hoch auflösendes DIC-System (5MP bis 21MP) bei niedrigeren Bildraten (1-50 FPS) ist ideal. Dies priorisiert räumliche Details und Sub pixel genauigkeit gegenüber Geschwindigkeit.

2. Definieren Sie das Sichtfeld (FOV): Mikro zu Makro

Die Größe Ihrer Probe bestimmt die Optik und die Beleuchtungs einrichtung:

Small Scale (Micro-DIC): Für elektronische Komponenten oder Bio materialien benötigen Sie möglicher weise mikroskop kompatible DIC-Systeme mit Linsen mit hoher Vergrößerung.

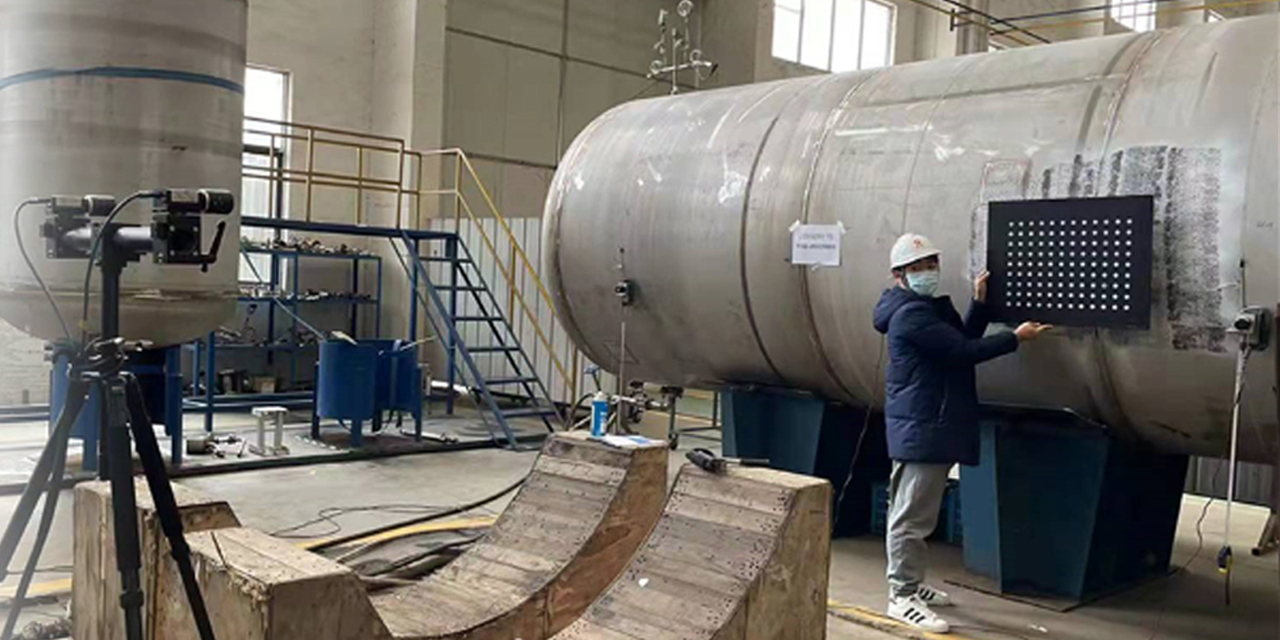

Große Strukturen (Tiefbau): Für Brücken oder Flugzeug flügel benötigen Sie hoc hinten sive Beleuchtung und Weitwinkel objektive, um Meter Fläche abzudecken und gleichzeitig die Kalibrierung genauigkeit aufrecht zu erhalten.

3. dimensionale Anforderungen: 2D vs. 3D DIC

Müssen Sie die Bewegung außerhalb der Ebene messen?

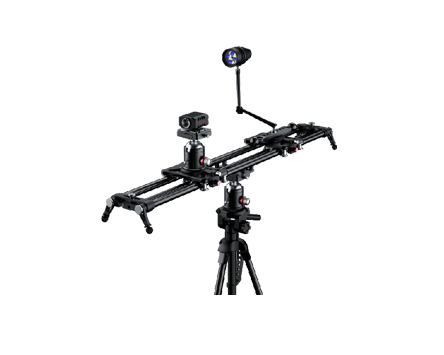

2D DIC: Verwendet eine einzelne Kamera. Am besten für flache Exemplare und streng in der Ebene Beladung. Es ist kosten günstiger, kann jedoch keine Oberflächen krümmung oder Z-Achsen-Verschiebung berücksichtigen.

3D DIC (Stereo-DIC): Verwendet dual synchron isierte Kameras. Dies ist der Industries tandard für komplexe Geometrien, da er 3D-Vollfeldkoordinaten, Verschiebung außerhalb der Ebene und Oberflächen belastung erfasst.

4. Budget & Skalierbar keit: DIC-System preise verstehen

Die Preise für DIC-Systeme variieren je nach Sensor geräusch pegel, Bildraten und Software funktionen erheblich.

Direkter Vorteil des Herstellers: Durch einen direkten Kauf bei Revealer werden Zwischenhändler-Markups eliminiert und profession elle Hardware zu einem Bruchteil der Kosten für neu verteilte Marken bereit gestellt.

Transparente Angebote: Wir bieten flexible Konfigurationen an, die den Forschungs budgets der Universitäten oder den Anforderungen an industrielle Forschung und Entwicklung entsprechen.

Experten tipp: Zahlen Sie nicht für die Geschwindigkeit, die Sie nicht benötigen. Wenn Ihre Tests haupt sächlich dehnbar sind, ist die Investition in Sensoren mit höherer Bit tiefe (12 Bit) wertvoller als ultra hohe Bildraten.
