Experimentelle Hintergrund und Bedeutung
1. Experimentaler Hintergrund Als Reaktion auf die Forschungs bedürfnisse von Transformator isolieröl schlug ein Labor vor, den Wachstums prozess der Entladung in Isolier öl durch Hoch geschwindigkeit fotografie technologie zu beobachten. Aufgrund der extrem schnellen Entladung geschwindigkeit ist es bei herkömmlichen Beobachtungs methoden schwierig, dynamische Details zu erfassen, und Hoch geschwindigkeit kameras mit hoher Bildrate sind erforderlich, um effektive experimentelle Daten zu erhalten.
Forschungs bedeutung
Die Haupt funktion des Isolier öls besteht darin, den Strom zwischen leitfähigen Teilen zu isolieren und einen Kurzschluss oder Zusammenbruch im Inneren des Geräts zu verhindern. Das Entladung phänomen kann auf Alterung, Kontamination oder Verschlechterung des Isolier öls hinweisen (wie z. B. das Mischen von Feuchtigkeit, Verunreinigungen, Gas oder karbon isierten Partikeln), was zu einer Verringerung seiner Isolation leistung führt. Die diele kt rische Festigkeit des Isolier öls kann durch Entladung eigenschaften (wie Entladung intensität, Frequenz, Wellenform usw.) quant ifi ziert werden.
Von der Hoch geschwindigkeit kamera S 1315, die eine effektive experimentelle Daten unterstützung für die Erforschung von Isolier öl und die Förderung des techno logischen Fortschritts in verwandten Bereichen bietet.
2. Experimentelle Konfiguration
Hoch geschwindigkeit kamera: Modell S1315M, Auflösung 1280 × 1024, Bildrate 15000fps;
Linse: 100mm feste Brennweite Linse;
Veranstaltungs ort: Indoor Open Environment;
Experimentelles Objekt: Entladung gerät.

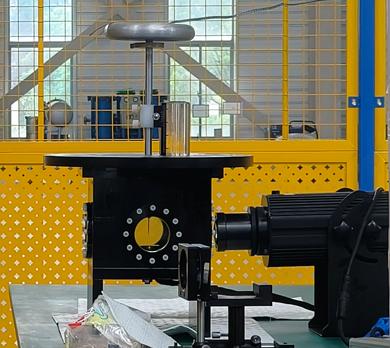

Abbildung 1. Entlade gerät
3. Experimentelle Prozess-und experimentelle Daten
Installation der Ausrüstung
Die Rück beleuchtungs methode kann das Lichtbogen licht unterdrücken und die fraktale Struktur der Entladung beobachten.

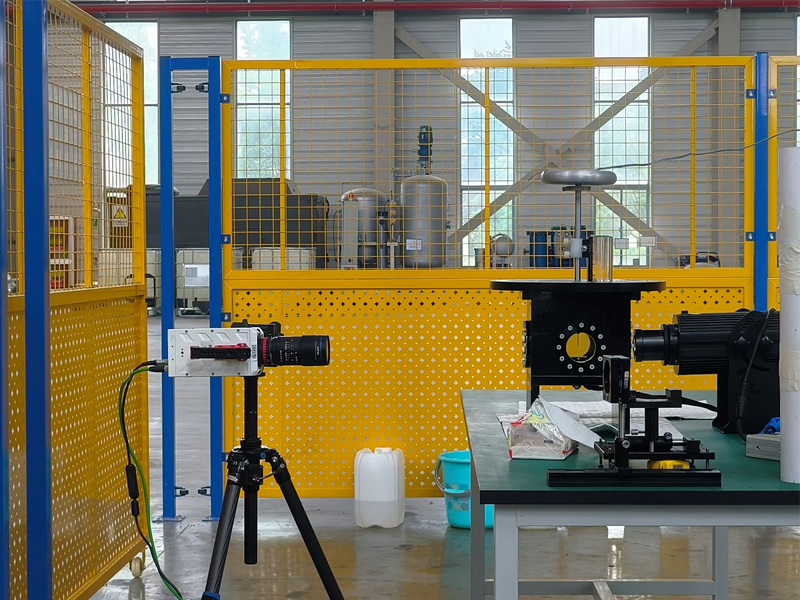

Abbildung 2. Installation methode
Hochgeschwindigkeits-Videodaten erfassung
Konzentrieren Sie sich auf die Entladung spitze, schneiden Sie die Aufnahme auflösung entsprechend den Anforderungen des Experiments vor Ort und erhöhen Sie die maximale Bildrate auf 175438fps.
4. Experimentelle Schluss folgerung

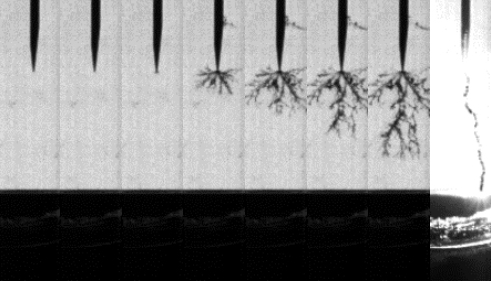

Abbildung 1. Experimentelle Ergebnisse Bild
Mit dem Qianyanlang S1315Hoch geschwindigkeit kameraDie fraktale Struktur der Entladung in Isolier öl und der Entladung wachstums prozess in Isolier öl wurden erfolgreich realisiert.
Die experimentellen Daten können eine zuverlässige Grundlage für die Quant ifizierung der diele kt rischen Festigkeit von Isolier öl liefern und Kunden dabei helfen, die diele kt rische Festigkeit von Isolier öl zu optimieren.
