Experimentelle Forschung | Die Hoch geschwindigkeit kamera von Revealer treibt die Innovation in der Präzisions fertigung voran
-Durchbruch im Polier prozess für kleine Modul zahnräder

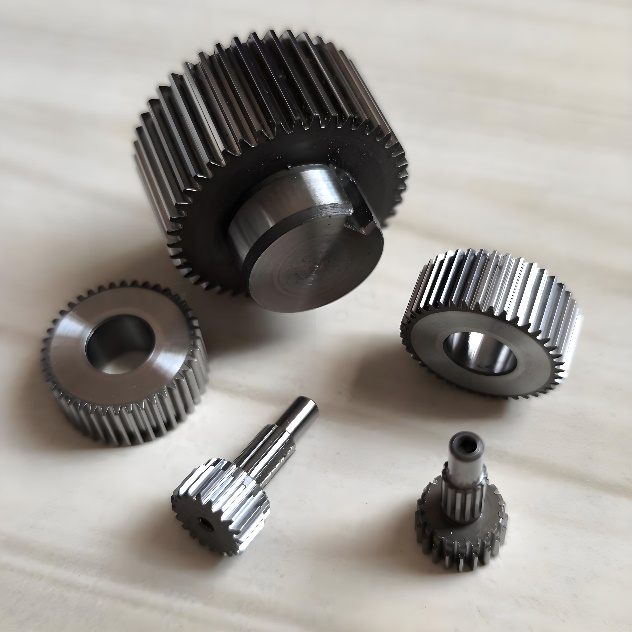

Die Kern komponente auf dem Gebiet der Präzisions fertigung, kleine Modul zahnräder sind weit verbreitet in der Luft-und Raumfahrt, Industrie roboter, Präzisions instrumente, medizinische Geräte, neue Energie-und Mikro motoren mit Vorteilen wie "Kompakt bauweise, geringes Gewicht und hohe Präzision". Traditionelle Polierte chno logie hat einen geringen Wirkungsgrad, hohe Kosten und schlechte Oberflächen qualität. Obwohl das elektrolyt ische Plasma polieren (EPP) effizient und umwelt freundlich ist, steht es vor dem Problem der ungleich mäßigen Verteilung der Oberflächen gas schicht, was die Genauigkeit des Werkstücks nach dem Polieren beeint rächt igt.
Das gemeinsame Forschungs team der Hunan University of Science and Technology und der Beijing University of Technology führte die Ultraschall vibrations technologie innovativ ein und führte auf der Grundlage der "experimentellen Forschung zum Ultraschall-assistierten elektrolyt ischen Plasma polieren kleiner Modul getriebe" durch auf Hoch geschwindigkeit fotografie stech no logie. Sie verwendeten die Hoch geschwindigkeit kamera Thousand Eye Wolf, um die dynamischen Veränderungen der Gas schicht während des Polier prozesses in Echtzeit zu erfassen und die Schwierigkeiten der Präzisions fertigung zu überwinden.
Die Forschungs ergebnisse wurden in der Arbeit ver öffentlicht. Die Machbarkeit analyze und Parameter optimierung des Ultraschall-unterstützten elektrolyt ischen Plasma polierens von Zahnrädern mit kleinem Modul
Experimentelle Ausrüstung

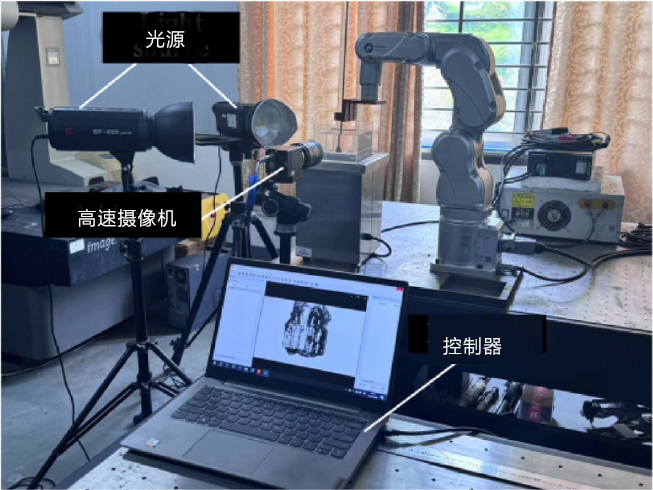

Die Kern ausrüstung umfasst ein ultraschall unterstütztes elektrolyt isches Plasma poliers ystem, das mit einer Hoch geschwindigkeit kamera der Revealer Mini-Serie ausgestattet ist. Mit seiner geringen Größe, seinem großen Speicher und seiner Fähigkeit zur Erfassung von Mikros kunden zeichnet es die vorübergehen den Details der Blasen erzeugung und-diffusion auf der Werkstück oberfläche während des Polier prozesses auf und bietet visuelle Daten unterstützung für die Präzisions fertigung.
Zu den unterstützen den Geräten gehören Weißlicht inter fero meter, Elektrolyse zelle, Roboterarm vorrichtung, Gleichstrom versorgung usw.
Experimentelle Verfahren
Das Experiment ist in zwei Phasen unterteilt: vergleichende Überprüfung und Parameter optimierung.
1. Vergleichende Verifizierung: Verwenden Sie die Thousand Eye Wolf-Hoch geschwindigkeit kamera, um die Auswirkungen von Ultraschall vibrations assistierten und herkömmlichen Polieren zu vergleichen. Überwachen Sie die Schwankungen der Luftschicht in Echtzeit innerhalb von 4 Minuten. und überprüfen Sie, ob die Ultraschall technologie die Oberflächen rauheit und die Zahn oberflächen härte von Zahnrädern verbessern kann.
2. Parameter optimierung: Basierend auf den Hoch geschwindigkeit kamera daten wurde ein orthogonales Experiment mit fünf Parametern entwickelt, darunter Spannung, Polier zeit, Eintaucht iefe, Ultraschall frequenz und Neigung winkel. Der Einfluss des ultraschall unterstützten elektrolyt ischen Plasma polierens auf kleine Modul räder unter verschiedenen Prozess bedingungen wurde umfassend analysiert, um die optimale Kombination von Prozess parametern zu bestimmen.
Experimentelles Fazit
Die Hoch geschwindigkeit kamera Thousand Eye Wolf zeichnet die dynamische Entwicklung der Gas schicht auf der Werkstück oberfläche während des elektrolyt ischen Plasma polierens in Echtzeit mit einer Bildrate von Tausenden von Bildern pro Sekunde auf:
1. Gas schicht verteilungs eigenschaften unter verschiedenen Spannungs bedingungen:
Bei einer niedrigen Spannung von 250V beobachtete die Hoch geschwindigkeit kamera, dass sich nur eine geringe Anzahl von Blasen in der Nähe des Werkstücks befand und sich die Gas schicht in einem relativ stabilen Zustand befand. bei 300V ~ 350V nahm die Dicke der Gas schicht in der Nähe des Werkstücks zu, die Blasen wurden größer und Blasen gruppen bildeten sich; Bei einer hohen Spannung von 400V wurde eine große Menge an Gas unter der starken elektro chemischen Reaktion erzeugt, eine große Menge an Gas konnte nicht entweichen, und eine große Anzahl von Blasen diffundierten in den Verarbeitung bereich, was sich negativ auf die Genauigkeit des Polier prozesses auswirkte.
2. Wirkung der Ultraschall-Vibrations unterstützung auf die Gas schicht verteilung

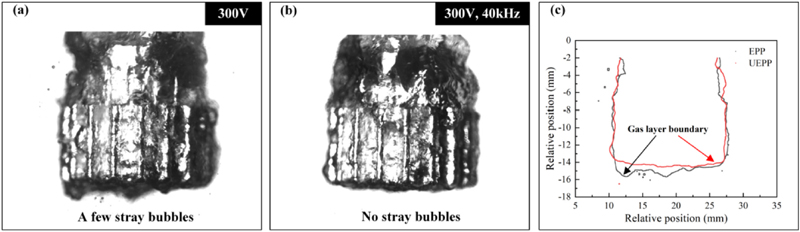

Wenn keine Ultraschall vibration eingeführt wird, erfasst die Hoch geschwindigkeit kamera während des Polier prozesses, dass die Luftschicht um das Werkstück herum bestimmte Schwankungen aufweist und dass sich um die Luftschicht herum verstreute Blasen befinden. Dies wirkt sich auf die Verteilung des elektrischen Feldes während des Verarbeitung prozesses aus, was zu einer verringerten Gang genauigkeit nach dem Polieren führt. Nach der Einführung der Ultraschalls chwingung erfasst die Hoch geschwindigkeit kamera, dass keine verstreuten Blasen aus der Luftschicht um das Werkstück herum entweichen. Die von Matlab extrahierte Zahnrad luftschicht grenze zeigt, dass die Luftschicht verteilung nach Ultraschall unterstützung gleichmäßiger ist und die Dicke der Luftschicht im Vergleich zum einfachen elektrolyt ischen Plasma polieren verringert wird.
Hoch geschwindigkeit kameras erfassen dynamisch die Auswirkungen unterschied licher Arbeits bedingungen auf die Gas schicht verteilung in Mikros kunden und bieten eine Bild grundlage für das Verständnis des Mechanismus der Polierte chno logie. Gleichzeitig werden die Gas schicht schwankungen in Kombination mit der Bild verarbeitung stech no logie in quantitative Indikatoren wie Dicken standard abweichung und Grenz klarheit umgewandelt. Mit dem Durchbruch der Echtzeit-Übertragungs technologie für Daten mit großer Kapazität und der Detektion stech no logie für künstliche Intelligenz, hoch geschwindigkeit kameras können eine intelligente Echtzeit überwachung des Polier prozesses und eine Closed-Loop-Überprüfung von Präzisions herstellungs prozessen realisieren.
Angehängt ist das Star produkt von Qianyanlang-die Hoch geschwindigkeit kamera der Mini-Serie
Hoch geschwindigkeit kameras der Qianyanlang Mini-Serie haben eine Aufnahme Bildrate von 3000 Bildern pro Sekunde unter hoch auflösendem 1080P-Rahmen und ein kompaktes Karosserie design. Sie eignen sich für die hochpräzise dynamische Erfassung in kleinen Räumen und eignen sich für die industrielle Inspektion und Prozess optimierung.
