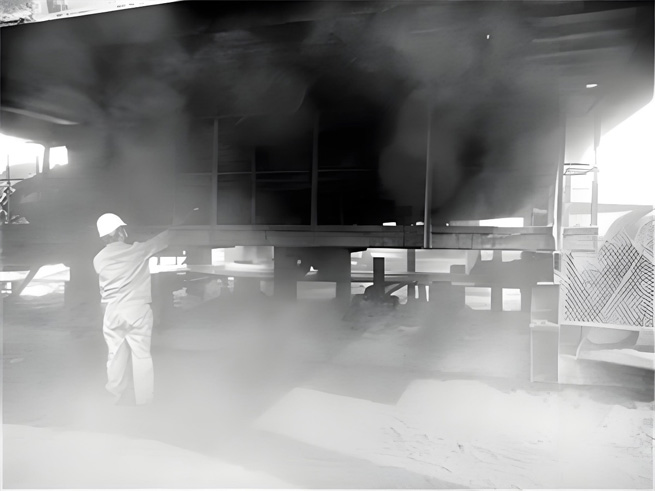

Mit der tief greifenden Förderung des "Gesetzes zur Prävention und Kontrolle von Berufs krankheiten" und des "14. Fünf jahres plans" Pläne zur Verhütung und Bekämpfung von Berufs krankheiten verschiedener Provinzen und Städte, die Überwachung und Prävention und Kontrolle von Staub gefahren am Arbeitsplatz sind zu den Kern aufgaben der Krankheits kontroll abteilungen geworden. Am Beispiel des Bergbaus, der Baustoffe, der Metallurgie, der chemischen Industrie und anderer Industrien ist die genaue Messung der Staub konzentration,-verteilung und-vermehrung eigenschaften der Schlüssel zur Bewertung des Risikos von Berufs krankheiten.
Herkömmliche Staub überwachungs methoden weisen viele Einschränkungen in Bezug auf Genauigkeit, Echtzeit und Vollständigkeit auf, während das auf der Partikel bild geschwindigkeit stech no logie basierende PIV-Messsystem eine neue Lösung für die Staub überwachung bietet.
Die PIV-Technologie ist eine fortschritt liche berührungs lose Durchfluss feld mess methode. Durch die Ausbreitung von Tracer partikeln im Staub fluss feld wird eine Hoch geschwindigkeit kamera verwendet, um kontinuierlich Bilder von Partikel verdrängung änderungen in kurzer Zeit aufzunehmen. und dann werden durch Bild verarbeitung und verwandte Algorithmus berechnungen das Geschwindigkeit vektor feld, das Wirbel feld und andere Parameter des Staubes erhalten.
Die differenz ierten Wert punkte vonEnthüllerPIV-Messsystem in der Staub überwachung:
1) Berührungs lose Messung: Vermeiden Sie die Interferenz traditioneller Kontakt messmethoden auf dem Strömungs feld, stellen Sie die Daten genauigkeit sicher und verbessern Sie die Sicherheit und den Komfort des Betriebs.
2) Dynamische Echtzeit messung: Hoch geschwindigkeit kameras können den dynamischen Veränderung prozess von Staub in Echtzeit mit Mikros kunden zeit auflösung erfassen, um die rechtzeitige Erkennung von übermäßiger Staub konzentration oder abnormaler Diffusion zu erleichtern.
3) Visuelle Messung: Unterstützung der visuellen Messung von Parametern wie Staub konzentration, Geschwindigkeit, Turbulenz intensität, Wirbel wolken karte usw.
4) Hochpräzise Messung: Es unterstützt die Erfassung winziger Verschiebungen von Staub partikeln mit Mess genauigkeit bis zum Sub pixel pegel und bewertet die Staub konzentration und Diffusions muster genau.
1) Bauen Sie ein PIV-System auf, wählen SieEnthüllerHoch geschwindigkeit kameras an wichtigen Stellen, wie z. B. in der Nähe der Staub quelle und des Lüftungs diffusions weges, und stellen Sie sicher, dass der Aufnahme winkel den Überwachungs bereich abdeckt.
2) Fügen Sie entsprechend der experimentellen Umgebung, dem experimentellen Typ und dem experimentellen Bereich Tracer-Partikel hinzu oder verwenden Sie den Staub in der Umgebung direkt als Analyse objekt. und passen Sie die entsprechende PIV-Hoch geschwindigkeit kamera, Belichtung szeit, Laserlicht quelle und andere Parameter an.

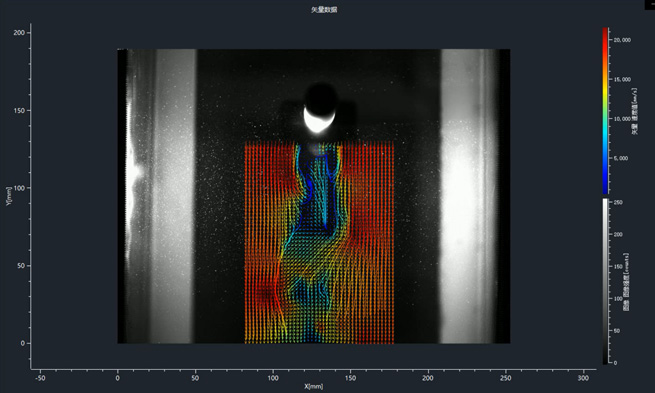

3) Nach dem Start des Systems sammelt das PIV-Messsystem sequentielle Bilder von Staub partikeln im Strömungs feld, und verwendet RFLOW-Durchfluss feldanalyse software für die Kreuz korrelation berechnung, um das Geschwindigkeit vektor feld zu erhalten. Lösen Sie die Locke des Geschwindigkeit vektor feldes weiter, um das Vorticity feld zu erhalten. Und erhalten Sie die Staub konzentration verteilung Wolken karte und andere Ergebnisse durch die Analyse des Bild grauwerts.
4) In der Daten anwendung visualisiert das Geschwindigkeit vektor feld die Bewegungs richtung und die Geschwindigkeit von Staub am Arbeitsplatz, hilft dabei, den Haupt diffusions pfad und den Hoch geschwindigkeit bewegungs bereich von Staub zu identifizieren. und bietet eine Referenz für die Einrichtung von Staub barrieren und Lüftungs anlagen. Das Wirbel feld gibt die Wirbels truktur im Staub fluss feld frei. Der Wirbel kann eine lokale Ansammlung oder sekundäre Diffusion von Staub verursachen. Durch die Analyse der Wirbel verteilung können das Geräte layout und das Design des Lüftungs systems optimiert werden, um die Staub verweilzeit zu reduzieren. Die Staub konzentration wolken karte visualisiert die Verteilung der Staub konzentration an verschiedenen Orten am Arbeitsplatz, erleichterung der Identifizierung von Risiko bereichen mit hoher Konzentration und Ergreifung gezielter Maßnahmen wie lokale Belüftung und Reduzierung von Sprüh staub.
Fall 1: Die Untersuchung von Strömungs feldern in Tunneln (wie Minen tunneln, Lüftungs kanälen, Verkehrs tunneln, unterirdischen Einrichtungen usw.) spielt eine wichtige Rolle in den Bereichen Engineering, Sicherheit und Umwelt.EnthüllerHochfrequenz-PIV-Durchfluss feld messsystem analysierte das Strömungs feld in einem Minen tunnel und lieferte intuitive und visuelle Leit daten zur Optimierung des Lüftungs designs, um sicher zustellen, dass Frischluft effektiv an die Arbeits fläche abgegeben wird. während Staub und andere schädliche Gase (wie Gas, Kohlen monoxid) rechtzeitig abgelassen werden, um eine Explosion zu vermeiden, Erstickung oder Berufs krankheits risiken.

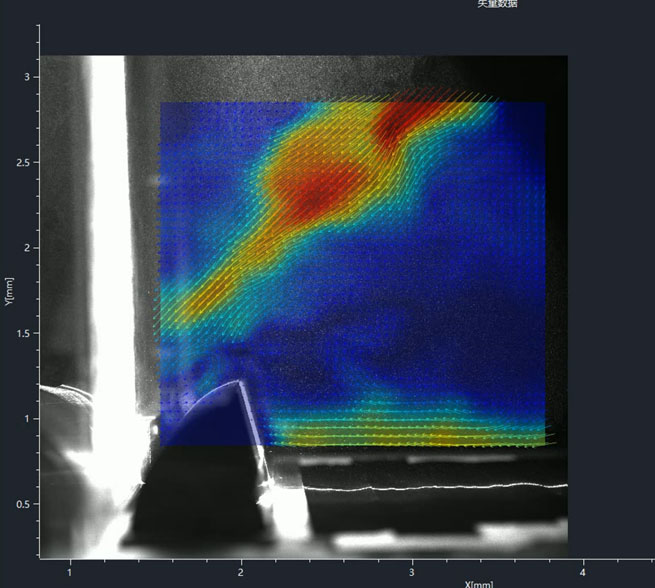

Fall 2: Es gibt verschiedene Formen der Luftzufuhr und Rückführung im Frischluft system. In diesem Experiment haben wir dieEnthüllerPIV-Durchfluss feld messsystem zur Messung des Strömungs feldes in der Nähe des Rückluft auslasses in den oberen Versorgungs-, Boden versorgungs-und Boden rücklauf räumen unter einer leicht positiven Druck umgebung. Durch die visuelle Messung des Rückluft auslass strömungs feldes, es hilft, das "Richtungs abgassystem" zu optimieren, um sicher zustellen, dass die verschmutzte Luft in der Fabrik zuerst vom Rückluft auslass erfasst wird, um eine Ausbreitung auf den Korridor oder andere Bereiche zu vermeiden. Gleichzeitig ist der Visual isierungs vorteil des PIV-Strömungs feld messsystems förderlich, um die mögliche Bildung lokaler "Luftstrom kurzschlüsse" zu entdecken. Dies macht es unmöglich, dass Schadstoffe (wie giftige und schädliche Gase, CO₂, PM2.5 und virale Aerosole) effektiv aus dem Raum abgelassen werden.

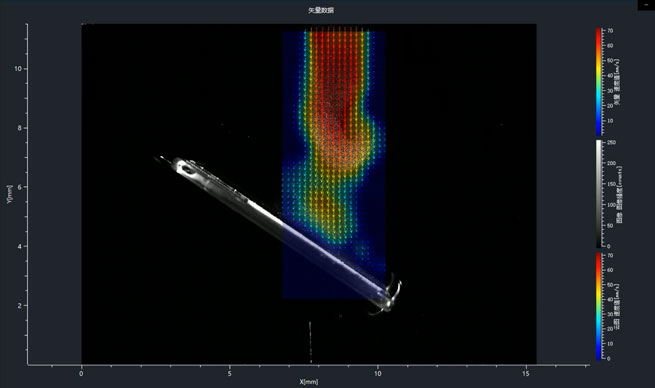

Fall 3: Die Untersuchung des Strömungs feldes (Luftstrom-und Tröpfchen bewegungs verteilung) von Aerosols prüh stauben tfernungs systemen ist von großer Bedeutung für die Verbesserung der Stauben tfernungs effizienz, die Reduzierung des Energie verbrauchs und die Optimierung des Geräte designs. und Gewährleistung der Betriebs sicherheit in Umgebungen mit hohem Staub bestand.EnthüllerDas Hochfrequenz-PIV-Durchfluss feld messsystem visualisiert das Strömungs feld von Aerosols prüh staub entfernungs geräten und untersucht die Wechsel wirkung zwischen Tröpfchen und Staub partikeln (z. B. Trägheit kollision, Abfangen, und Diffusions einfang), was der Optimierung der Tröpfchen größe (normaler weise 20 ~ 200 μm ist am effizientes ten) und der Sprüh dichte förderlich ist, Und Verbesserung der Abfang rate; Zweitens können in Umgebungen mit hoher Temperatur oder hoher Wind geschwindigkeit Tröpfchen verdunsten und versagen, bevor sie mit Staub in Berührung kommen.EnthüllerDas PIV-Messsystem optimiert die Anfangs geschwindigkeit und Partikel größe von Tröpfchen und bietet objektive Daten unterstützung für den Ausgleich von Sediment ationszeit und Verdampfung srate.
EnthüllerDas PIV-Messsystem durchbricht die Grenzen traditioneller Überwachungs methoden und liefert hochpräzise, Echtzeit-und umfassende Staub überwachungs daten. die als eines der Standard instrumente für die Überwachung von Gefahren bei Berufs krankheiten verwendet werden können.
Basierend auf den Staub überwachungs daten, die vom PIV-System gesammelt und analysiert wurden, können die Krankheits kontroll abteilungen der lokalen Regierungen die Gesetze der Staub gefahren in Schlüssel industrien und Arbeits plätzen verschiedener Unternehmen genau erfassen. und bieten objektive Daten unterstützung für die Formulierung wissenschaft licher und angemessener Präventions-und Kontroll maßnahmen, Standards und Richtlinien.
