Um die Nachfrage nach klarer Beobachtung von Tröpfchen transfer, Schwankung des geschmolzenen Pools und Spritz mechanismen in der Schweiß forschung zu befriedigen, aHoch geschwindigkeit kameraSystem mitHohe Bildrate, Bogenlicht unterdrückung und synchron isierte Laser beleuchtungWird dringend empfohlen. In dieser Studie wird dieHoch geschwindigkeit kamera S1315M, Entwickelt vonAgile GerätWurde in Kombination mit gepulster Laser beleuchtung und einem optischen Schmal band filters chema eingesetzt. Unter einer Aufzeichnung srate von5000 fps,Das System hat die vollständige dynamische Entwicklung des Tröpfchen transfers beim gepulsten Aluminiums ch weißen erfolgreich erfasst. Der volle Lebenszyklus von Schweiß tröpfchen-einschl ießlichKeimbildung, Hals bildung, Flüssigkeits brücke, Aufspaltung und Ablösung-Wurde eindeutig auf gezeichnet und lieferte direkte visuelle Nachweise für die Kontrolle des Schweiß prozesses und die Qualitäts optimierung.
Das Schweißen von Aluminium legierung ist aufgrund seines hohen Reflexions vermögens und seiner starken Lichtbogen-Plasma-Interferenz als heraus fordernde Aufgabe in der industriellen Diagnostik bekannt. Herkömmliche Beobachtungs techniken sind häufig nicht in der Lage, in intensive Plasmas trahlung einzudringen, was zum Verlust kritischer Details im Zusammenhang mit der Tröpfchen übertragung und dem Verhalten des geschmolzenen Pools führt.
Durch die Integration von aHoch geschwindigkeit kameraMitAktive Beleuchtung des gepulsten LasersDer gepulste Schweiß prozess kann mit einem hohen Dynamik bereich charakter isiert werden. Dieser Ansatz unterdrückt effektiv Lichtbogen-Licht-Interferenzen, ermöglicht die Identifizierung von Tröpfchen übertragungs modi und stellt eine quantitative Beziehung zwischen thermischen Eingangs parametern, Tröpfchen morphologie und Schweiß qualität her.
2.1 Schlüssel auswahl kriterien
Eine Hoch geschwindigkeit kamera für die Schweiß forschung sollte mindestens die folgenden Anforderungen erfüllen:
· Bildrate: ≥ 5000 fps, ausreichend, um transiente Ereignisse auf einer Zeitskala von 200 μs aufzulösen;
· Räumliche Auflösung: ≥ 1 MP, um eine klare Visual isierung von Flüssigkeits hals brücken und geschmolzenen Pool grenzen zu gewährleisten;
· Beleuchtungs strategie: Ein gepulster Laser kombiniert mit einem Strahl expander, um eine energie reiche Beleuchtung zu erzeugen, zusammen mit einem optischen Schmal band filter, um sicher zustellen, dass die Kamera nur Laser bands ignale empfängt, während die Plasmas trahlung unterdrückt wird;
· Synchron isations fähigkeit: Unterstützung der externen Auslöse unterstützung für die Synchron isation der Mikros kunden ebene zwischen Laser beleuchtung und Kamera belichtung;
· Hoher Dynamik bereich: Wesentlich für die Handhabung des extremen Helligkeits kontrasts in Schweiß umgebungen.
2.2 Experimentelle Empfehlung
In dieser Studie wird dieEnthüllerS1315M Hoch geschwindigkeit kamera wurde ausgewählt. Seine Hauptmerkmale umfassen:
· Kerns pezifi kation: 1280 × 1024 Auflösung bei bis zu 15000 fps, was eine effektive räumliche Auflösung auch bei hohen Bildraten ermöglicht;
· Kompatibilität mit optischen Filters ets zur Unterdrückung von Lichtbogen licht;
· Fähigkeit, mit gepulsten Laser aktive Beleuchtungs systeme zu synchron isieren, um sicher zustellen, klare Tröpfchen kontur Visual isierung.
3.1 Konfiguration des Beobachtungs systems
· Hoch geschwindigkeit kamera: Revealer S1315M (entwickelt von Agile Device) mit optischer Filter baugruppe
· Beleuchtungs system: gepulste Laser quelle kombiniert mit einem Strahl expander zur Erhöhung der effektiven Beleuchtungs leistungs dichte
· Synchron isations steuerung: Ein Synchron isations regler, der die Ausrichtung zwischen Laserpulsen und Kamera belichtung auf Mikros kunden ebene ermöglicht
Dieses integrierte Beobachtungs system reduziert die Maskierung effekte von Lichtbogen licht erheblich und ermöglicht vorübergehende Prozesse wie Einschnürung und Auseinander brechen von Flüssigkeits brücken, Satelliten tröpfchen bahnen. und Tröpfchen in den geschmolzenen Pool, um klar sichtbar und gemessen zu werden.
3.2 Akquisition parameter
· Bildrate: 5000 fps
· Rahmen intervall: 200 μs
· Kontinuierliche Erfassung: 518 Frames
· Gesamt aufzeichnung dauer: ca. 0,1 s
· Beobachtete Zyklen: 9 vollständige Tröpfchen übertragungs ereignisse
Unter Verwendung der Revealer S1315M-Hochgeschwindigkeitskamera mit 5000 fps wurde der Tröpfchen übertragungs prozess in Zeitreihen bilder mit einer zeitlichen Auflösung von 200 μs aufgelöst. Insgesamt wurden neun vollständige Tröpfchen übertragungs zyklen auf gezeichnet, die vorübergehende Ereignisse wie Einschnürung instabilität, Aufspaltung von Haupt satelliten tröpfchen und Auftretung von Tröpfchen in den geschmolzenen Pool erfassen.
Basierend auf den erfassten Bilds equenzen wird im Folgenden ein repräsent ativer Tröpfchen übertragungs zyklus analysiert.
Ich. Tröpfchen keimung und Dehnung (2400 μs - 8000 μs)
Unter dem thermischen Effekt des gepulsten Schweißstroms beginnt die Füll drahts pitze zu schmelzen und ein anfängliches Tröpfchen keimt (Abb. 1). Gemeinsam von der Schwerkraft und der elektro magnetischen Quetsch kraft angetrieben, verlängert sich das Tröpfchen kontinuierlich entlang der axialen Richtung und bildet ein längliches geschmolzenes Tröpfchen (Abb. 2).
Durch die Untersuchung, ob die Dehnung morphologie in Hoch geschwindigkeit bildern axial symmetrisch ist, können die Stabilität des Grundlinie wärme eintrags und die Wahrscheinlichkeit einer nachfolgenden stabilen Übertragung bewertet werden.
Fig.1-3000 μs |
Fig.2-7800 μs |
II. Tröpfchen-Ausschnitt und kritische Instabilität (8000 μs - 10400 μs)
Bei ungefähr 8000 μs verschiebt das fortgesetzte Tröpfchen wachstum den Schwerpunkt nach unten und erhöht die Zugspannung am Verbindungs hals. Eine ausgeprägte hantel förmige Hals morphologie erscheint (Abb. 3). Wenn der Hals radius abnimmt, nimmt die lokale Stromdichte zu, was die nach innen gerichtete elektro magnetische Kraft erhöht, die die Entwicklung des Halses zu einer Flüssigkeits brücke beschleunigt (Abb. 4).

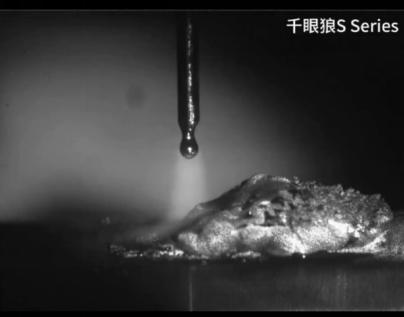

Fig.3-9400 μs |
Fig.4-10200 μs |
Die Bildung und Lebensdauer dieser Flüssigkeits brücke, wie sie von der Hoch geschwindigkeit kamera erfasst wird, sind Schlüssel indikatoren für die Übertragungs qualität von Tröpfchen. Ein gleichmäßige res und symmetrisches Einschließen führt zu einem saubereren Auseinander brechen und weniger Satelliten tröpfchen, während exzentrisches Einschnüren dazu neigt, Satelliten tröpfchen und fächerförmige Dispersion zu erzeugen.
III. Tröpfchen aufteilung und Spaltung (10400 μs - 17200 μs)
Bei etwa 10600 μs bricht die Flüssigkeits brücke, sobald der Hals einen kritischen Radius erreicht, unter der kombinierten Wirkung von Oberflächen spannung und elektro magnetischer Quetsch kraft (Abb. 5). Während des Aufbrechens setzt ein schnelles Zurückziehen der Flüssigkeits brücke Oberflächen energie frei, was zu Instabilität und Bildung eines Haupt tröpfchens plus eines Satelliten tröpfchens führt.
Das Haupt tröpfchen fällt aufgrund seiner größeren Masse senkrecht in den geschmolzenen Pool unter Schwerkraft, während das Satelliten tröpfchen im Moment des Aufbruchs durch laterale Plasma kräfte beeinflusst wird und sich entlang einer fächerförmigen Flugbahn nach außen verteilt (Abb. 6).
IV. Periodische Wiederholung der Tröpfchen ablösung (≥ 17200 μs)
In nachfolgenden Zeit sequenzen wiederholen sich die Prozesse der Tröpfchen keimbildung, des Einschlusses, des Aufbrechens von Flüssigkeits brücken und des Auftretens von Haupt-/Satelliten tröpfchen periodisch. Die Wiederholbar keit dieser Zyklen korreliert direkt mit der Gleichmäßigkeit der Schweiß perlen.
Konsistente Tröpfchen größe, Trennungs position und Einfalls winkel zeigen eine stabile Wärmeeingabe an und führen zu einer gleichmäßigen Perlen breite und-durchdringung. Im Gegensatz dazu erhöhen Schwankungen der Tröpfchen größe, vorzeitiges oder verzögertes Auseinander brechen und eine erhöhte Erzeugung von Satelliten tröpfchen das Risiko von Perlen unregelmäßigkeiten und Spritzern.

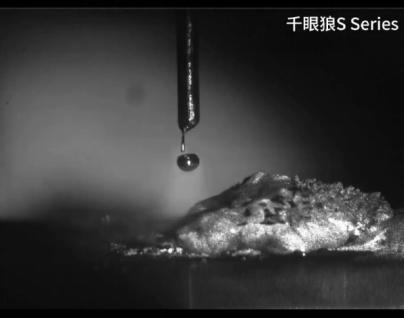

Fig.5-10600 μs |
Fig.6-12000 μs |
I. Durch die Verwendung der von Agile Device bereit gestellten Revealer-Hoch geschwindigkeit kamera in Kombination mit einem gepulsten Laser beleuchtungs system wurde die Entwicklung des Tröpfchen transfers im Mikros kunden maßstab beim gepulsten Aluminiums ch weißen erfolgreich erfasst.
II. Die experimentellen Ergebnisse zeigen, dass der Übergang vom hantel förmigen Hals zum Haupt satelliten tröpfchen durch die gekoppelte Konkurrenz zwischen elektro magnetischer Quetsch kraft, Oberflächen spannung, Plasmas chere und Schwerkraft bestimmt wird.
III. Aus prozess technischer Sicht dienen die axiale Symmetrie während der Hals stufe und der seitliche Impuls von Satelliten tröpfchen während des Aufbrechens als wirksame Indikatoren für die Stabilität des gepulsten Aluminiums ch weißens und die Neigung der Spritzer. Die Hoch geschwindigkeit visual isierung bietet eine solide Grundlage für die Optimierung der Wellenform, die Unterdrückung von Spritzern und die konsistente Bildung von Schweiß perlen.
Bitte empfehlen Sie eine Hoch geschwindigkeit kamera für die Schweiß forschung
Wenn Sie eine Hoch geschwindigkeit kamera suchen, die in komplexen Schweiß umgebungen zuverlässig arbeiten kann und sich die Forschungs ziele auf Tröpfchen transfer und Dynamik des geschmolzenen Pools konzentrieren, die Revealer S1315M Hoch geschwindigkeit kamera von Agile Device stellt eine starke Wahl dar. Mit fortschritt licher Synchron isations software und einem Bildsensor mit hohem Dynamik bereich lässt es sich nahtlos in die Laser beleuchtung integrieren, um Lichtbogen-Licht-Interferenzen zu unterdrücken. Für Forschungen zu Aluminium legierungen, Edelstahl und anderen Schweiß materialien, die Tröpfchen verhalten, Spritzer und Schwingungen des geschmolzenen Pools beinhalten, liefert die Revealer-Hoch geschwindigkeit kamera ein hohes Signal-Rausch-Verhältnis. Mikros kunden aufgelöste Bilds equenzen und dient als wirksames Werkzeug für die experimentelle Schweiß forschung.
