(1) Experimentaler Hintergrund
Als Reaktion auf den Forschungs bedarf von Transformator isolieröl schlug ein Labor vor, den Wachstums prozess der Entladung in Isolier öl durch Hoch geschwindigkeit fotografie technologie zu beobachten. Aufgrund der extrem schnellen Entladung geschwindigkeit ist es bei herkömmlichen Beobachtungs methoden schwierig, dynamische Details zu erfassen, und es ist erforderlich, Hoch geschwindigkeit kameras mit hoher Bildrate zu verwenden, um effektive experimentelle Daten zu erhalten.
(2) Forschungs bedeutung
Die Haupt funktion des Isolier öls besteht darin, den Strom zwischen leitfähigen Teilen zu isolieren und einen Kurzschluss oder Zusammenbruch im Inneren des Geräts zu verhindern. Das Entladung phänomen kann auf die Alterung, Kontamination oder Verschlechterung des Isolier öls hinweisen (wie das Mischen von Feuchtigkeit, Verunreinigungen, Gas oder karbon isierten Partikeln), was zu einer Abnahme seiner Isolation leistung führt. Die diele kt rische Festigkeit des Isolier öls kann durch Entladung eigenschaften (wie Entladung intensität, Frequenz, Wellenform usw.) quant ifi ziert werden.
Der dynamische Prozess der Entladung in Isolier öl wird von der Hoch geschwindigkeit kamera S1315 erfasst, die eine effektive experimentelle Daten unterstützung für die Erforschung des Isolier öls und die Förderung des techno logischen Fortschritts in verwandten Bereichen bietet.
Hoch geschwindigkeit kamera: Modell S1315M, Auflösung 1280 × 1024, Bildrate 15000fps;
Linse: 100mm Objektiv mit festem Fokus;
Veranstaltungs ort: Indoor Open Environment;
Experimentelles Objekt: Entlade gerät.

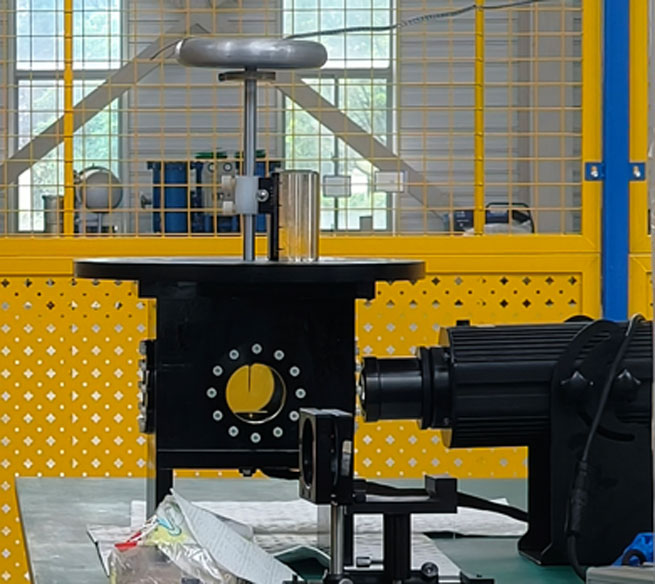

Abbildung 1. Entlade gerät
(1) Installation der Ausrüstung
Die Rück beleuchtungs methode kann das Lichtbogen licht unterdrücken und die fraktale Struktur der Entladung beobachten.

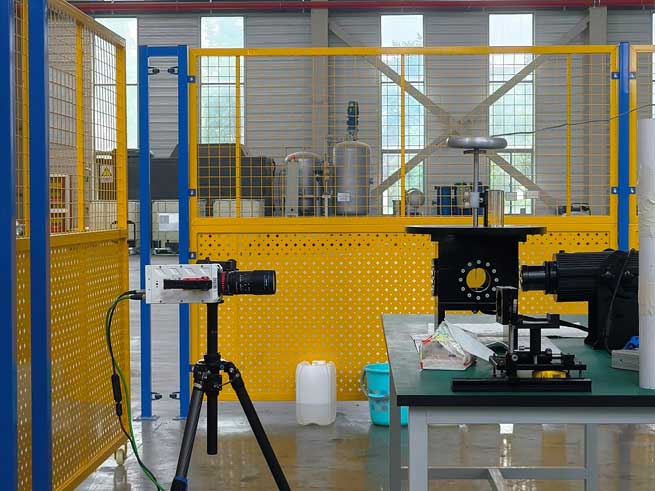

Abbildung 2. Setup-Methode
(2) Hochgeschwindigkeits-Videodaten erfassung
Konzentrieren Sie sich auf die Entladung spitze, schneiden Sie die Aufnahme auflösung entsprechend den Anforderungen des Experiments vor Ort und erhöhen Sie die maximale Bildrate auf 175438fps.

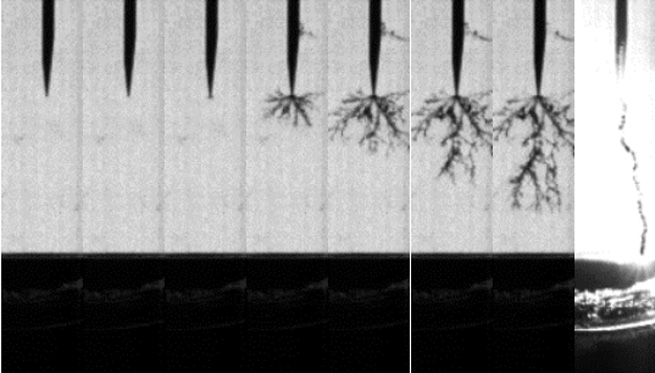

Abbildung 3. Experimentelles Ergebnis bild
Unter Verwendung derEnthüllerDie Hoch geschwindigkeit kamera S1315, die fraktale Struktur der Entladung in Isolier öl und der Entladung wachstums prozess in Isolier öl wurden erfolgreich realisiert.
Die experimentellen Daten können eine zuverlässige Grundlage für die Quant ifizierung der Diele ktrizitäts festigkeit von Isolier öl liefern und Kunden dabei helfen, die Diele ktrizitäts festigkeit von Isolier öl zu optimieren.
