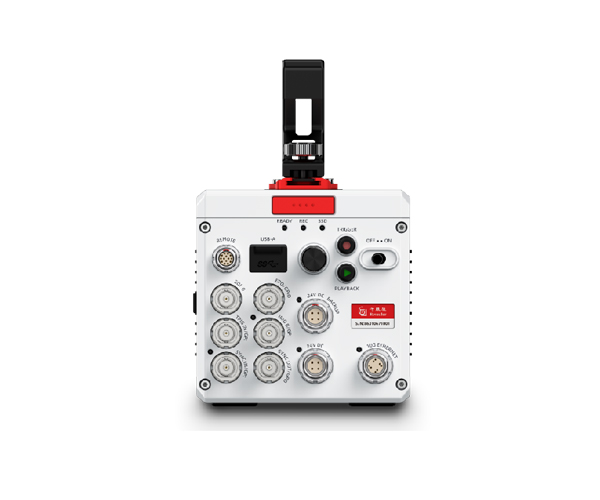

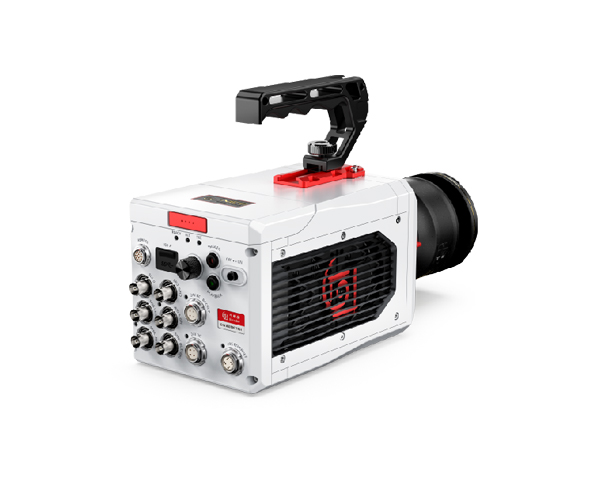

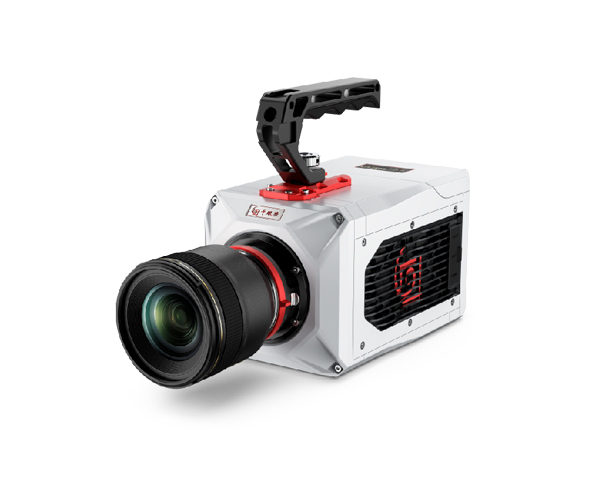

Die Revealer 25.000fps Hoch empfindlicher Ultra-Hochgeschwindigkeits-Kamera NEO 25M/C, die als eine der schnellsten verfügbaren Hoch geschwindigkeit kameras anerkannt ist, wurde für extreme Hochgeschwindigkeits-Bildgebung anwendungen entwickelt. Sein rückleuchten der BSI-Sensor verbessert die Effizienz der Photonen erfassung und ermöglicht eine sofortige Bildaufnahme mit ultrakurzen Belichtung zeiten. Es ist ideal für die Forschung in Bereichen wie Extrem mechanik, Schlag analyze, Hochfrequenz vibrations analyze, Hyperschall aerodynamik und mehr.
Empfindlichkeit: 85% Spitzen-QE (zurück beleuchtet)
Pixel-Größe: 20μm × 20μm (maximale Lichteinnahme)
Geschwindigkeit: 25.000 fps (volle Auflösung) | 1.000.000 fps (Max)
Speicher: 15TB Hyper Stor (mehr aufnehmen, weniger warten)
20 μm große Pixel & 85% QE BSI Sensor:Verfügt über einen hochmodernen, rückseitig beleuchteten Sensor (BSI), der eine Hoch geschwindigkeit abbildung bei schlechten Licht verhältnissen (~ 10 Lux) ermöglicht. ohne die Notwendigkeit einer komplexen ergänzenden Beleuchtung. Ideal für Verbrennungs diagnostik, Bio lumineszenz bildgebung, Hochgeschwindigkeits-Erfassung unter Wasser und lichte mpfindliche Material tests.
25.000 fps @ 1280 × 1024 volle Auflösung:Bis zu 48.000 fps im BOOST-Modus und 1.000.000 fps mit ROI-Anzeige (Region-of-Interest). Ermöglicht die zeitliche Auflösung der Mikros kunden ebene für Studien zur Riss ausbreitung, Lichtbogen entladung, Verfolgung von Explosions rückständen und Stoßwellen dynamik.
160GB Hochgeschwindigkeits-RAM + 2/8/15 TB Hyper Stor Flash-Speicher:Ermöglicht das gleichzeitige Aufzeichnen und Entladen von Daten und ermöglicht den sofortigen Zugriff nach dem Experiment ohne Download verzögerungen. 64 isolierte Partitionen gewährleisten einen sicheren, segmentierten Speicher für experimentelle Workflows mit mehreren Ausläufen.
200-1100 nm Spektrale Antwort: Deckt UV-(QE ≤ 60%), sichtbare (QE ≤ 85%) und NIR-Regionen (QE ≤ 40%) ab. Geeignet für OH *-Radikal bildgebung, NO-Fluoreszenz, laser induzierte Durchbruchs pektros kopie (LIBS) und andere UV-NIR emissions studien.
Der Revealer NEO 25M/C integriert zwei Grenz technologien in ein einziges endgültiges Werkzeug für extreme Wissenschaft.
Wenn Sie 25.000 fps bei voller Auflösung von 1,3 MP (und bis zu 1.000.000 fps im ROI-Modus) erreichen, werden Mikros kunden in analysierbare Daten sequenzen umgewandelt. Bei dieser Fähigkeit geht es nicht nur um hohe Bildraten. Es geht darum, die zeitliche Auflösung zu erhalten, die erforderlich ist, um die Stoßwellen ausbreitung, den dynamischen Bruch und die Hyperschall ereignisse endgültig zu untersuchen.
Ausgestattet mit einem rücklicht igen BSI-Sensor mit 20 μm großen Pixeln und 85% QE erfasst diese hoch empfindliche Kamera Photonen, die andere vermissen. Es arbeitet effektiv in der Nähe der Dunkelheit (~ 10 Lux) und ermöglicht kritische Forschungen zur Verbrennung bei schlechten Licht verhältnissen, Bio lumineszenz und Prüfung lichte mpfindlicher Materialien ohne aufdringliches künstliches Licht, das das Phänomen selbst verändern kann.
UV & Verbrennungs diagnose:Mit einer Spektral antwort von 200-1100nm und 60% QE im UV-Bereich ist der NEO 25M/C die erste Wahl für die OH *-Radikal bildgebung und NO-Fluoreszenz ohne externen Bild verstärker.
Hyperschall-& Stoßwellen forschung:Erfassen Sie die zeitliche Auflösung der Mikros kunden ebene in Niederdruck windkanälen, in denen die zusätzliche Beleuchtung einges chränkt ist. Die 20μm Pixel sorgen für eine klare Stoßwellen visual isierung bei 1.000.000 fps.
| SKU | NEO 25M/C | NEO 20M/C | NEO 16M/C |
| Sensor | BSI CMOS | BSI CMOS | BSI CMOS |
| Auflösung | 1280 × 1024 | 1280 × 1024 | 1280 × 1024 |
| Rahmen | 25 000 fps | 20 000 fps | 16 000 fps |
| Verschluss | Globaler Verschluss | Globaler Verschluss | Globaler Verschluss |
| Min. Belichtung szeit | 150 ns | 150 ns | 150 ns |
| Pixel Größe | 20 μm x 20 μm | 20 μm x 20 μm | 20 μm x 20 μm |
| PIV | 250 ns | 250 ns | 250 ns |
| ADC | 10 Bit | 10 Bit | 10 Bit |
| AE | Verfügbar | Verfügbar | Verfügbar |
| EDR | Verfügbar | Verfügbar | Verfügbar |
| Daten schnitts telle | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet |
| Video-Schnitts telle | SDI / HDMI | SDI / HDMI | SDI / HDMI |
| Sync-Eingangs schnitts telle | 3.3 / 5V TTL | 3.3 / 5V TTL | 3.3 / 5V TTL |
| Sync-Ausgabe schnitts telle | 5V TTL | 5V TTL | 5V TTL |
| Timing | DC IRIG_B auf | DC IRIG_B auf | DC IRIG_B auf |
| Steuerungs schnitts telle | Reservierte RS422 | Reservierte RS422 | Reservierte RS422 |
| Trigger eingabe | Impuls auslöser signal | Impuls auslöser signal | Impuls auslöser signal |
| Objektiv halterung | EF, F, C | EF, F, C | EF, F, C |
| Interner RAM | 160 / 320GB | 160 / 320GB | 160 / 320GB |
| Größe W× H× D | 125 × 125 × 210mm | 125 × 125 × 210mm | 125 × 125 × 210mm |
| Gewicht | 4500g | 4500g | 4500g |
| Betriebs temperatur | -10 ~ 50 °C | -10 ~ 50 °C | -10 ~ 50 °C |
| Strom verbrauch | 200 W | 200 W | 200 W |
| Betriebs temperatur optional | Verfügbar | Verfügbar | Verfügbar |
| Betriebs feuchtigkeit | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% |
| Schutzniveau | IP64 | IP64 | IP64 |
| Schock | 30Grms @ 11mSec 3 Achsen6way60 Impulse | 30Grms @ 11mSec 3 Achsen6way60 Impulse | 30Grms @ 11mSec 3 Achsen6way60 Impulse |
| Vibration | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen |
| EMC | Verfügbar | Verfügbar | Verfügbar |
Die Spezifikationen werden aktualisiert. Für Details kontaktieren Sie uns bitte.
Mit 25.000 fps ist die Belichtung szeit extrem kurz. Standards ensoren (FSI) verlieren Photonen an metallische Verdrahtung schichten. Unser BSI-Sensor legt die lichte mpfindliche Schicht darauf und erreicht 85% QE. Dies ermöglicht klare Bilder bei schlechten Licht verhältnissen (~ 10 Lux), bei denen andere Kameras nur schwarz sehen.
Größere Pixel (20 μm) wirken wie größere "Eimer", um Photonen einzufangen. Dies verbessert das Signal-Rausch-Verhältnis (SNR) erheblich und macht den NEO 25M/C ideal für lichte mpfindliche Material tests und Bio lumineszenz.
Herkömmliche Kameras erfordern lange Download zeiten über Ethernet. Mit dem 15TB Hyper Stor des NEO 25M/C können Sie Daten fast sofort aus dem RAM auf Flash entladen, sodass Sie den nächsten experimentellen Lauf in Sekunden und nicht in Minuten starten können.
