Materialien auf Kohlenstoff basis wie Graphen und Kohlenstoff nanoröhren zeigenElektro mechanische ExpansionBei elektrischer Erregung. Dieses Phänomen wird vonMehrfeld kupplungMit elektrischem Ladungs transport, Joule-Heizung und Gitters chwingungen. Das Verständnis dieses Verhaltens ist entscheidend für die Weiterentwicklung von Anwendungen in:
Flexible Elektronik
Elektro aktive Aktuatoren
Künstliche Muskeln
Hochleistungs-Energie geräte
Traditionelle Messmethoden können nicht erfassenExpansions dynamik im Millisekunden maßstabInsbesondere unter schnellen thermo mechanischen Übergängen.
Um diese Einschränkung zu überwinden, setzte ein Forschungs labor eine Hoch geschwindigkeit einDigitale Bild korrelation (DIC)System entwickelt vonAgile Gerät, ErmöglichenBerührungs los, Vollfeld, hohe Bildrate MessungDer Verschiebung und Dehnung entwicklung auf der Oberfläche von Kohlenstoff proben. Dies bietet eine wesentliche experimentelle Validierung für Multi physik simulations modelle.
2.1 Einrichtung der Ausrüstung
Hoch geschwindigkeit kamera:
Agile Device ist selbst entwickeltAufdecker G520 _ Pro(2560 × 1920 @ 2000 fps) wurde verwendet, um transiente Expansions sequenzen der Kohlenstoff probe zu erfassen.
Digitale Bild korrelation (DIC) Software:
RDIC-AufdeckerSoftware wurde verwendet, um digitale Speckle-Muster zu verfolgen und Verschiebungs-und Lagrange-Dehnung felder pro Frame zu berechnen.
Exemplar & Strom versorgung:
Der Probe körper war ein mehr schicht iger Graphit verbund.
Eine programmier bare Strom versorgung lieferte steuerbaren Strom und Spannung, um realistische elektro chemische Bedingungen zu simulieren.
2.2 Experimentelles Verfahren
1. Konstruieren Sie das Hochgeschwindigkeits-DIC-Messsystem mit einem Sichtfeld von 5 cm × 5 cm.
2. positionieren Sie die Kohlenstoff material probe und aktivieren Sie das elektrische Ladesystem.
3. Optimieren Sie die LED-Beleuchtung, um die Blendung der Oberfläche zu minimieren. Konfigurieren Sie die Hoch geschwindigkeit kamera (Revealer G520 _ Pro) unter500 fpsÜber ein 1-Sekunden-Capture-Fenster.
4. Führen Sie die DIC-Nach bearbeitung durch, um Verschiebungs-und Dehnung felder zu berechnen.
2.3 Auswahl der Messpunkte
Zwei repräsent ative Punkte wurden ausgewählt, um das räumlich heterogene Expansions verhalten zu erfassen:
Punkt 0 (Mitte)
Minimaler Grenz einfluss, der die intrinsische thermo-elektro-mechanische Reaktion wider spiegelt.
Punkt 1 (Rand)
Beeinflusst von Grenz beschränkungen und Stromdichte gradienten; zur Bewertung der Spannungs konzentration und der Schadens anfälligkeit.
Unter Verwendung der Hoch geschwindigkeit kamera daten und der RDIC-Verarbeitung erwarb das Forschungs team die vollständige Verschiebung und Dehnung entwicklung der Kohlenstoff probe innerhalb1,0 SekundeNach elektrischer Erregung. Die Analyse konzentrierte sich auf dieExx-Belastung im FlugzeugEntlang der Primär strom richtung und des zusammen gesetzten Verschiebung feldes.

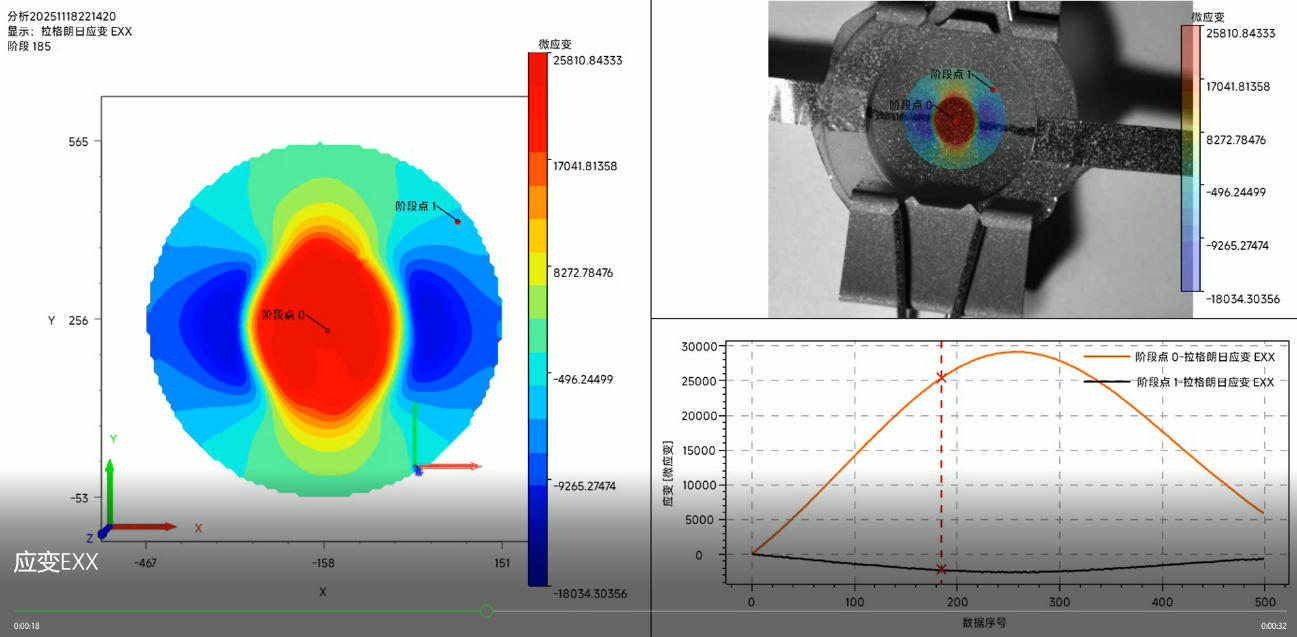

3.1 Zeitliche Entwicklung der Belastung
Mittelpunkt (Punkt 0)
0-0,5 s:Exx-Stamm nimmt in einem parabolischen Trend schnell zu und erreicht einen Höhepunkt von30.000 με.
O Joule-Heizung führt zu einem Temperatur anstieg.
O Die Wärme ausdehnung erhöht den Zwischen schicht abstand.
O Schnelle elektro mechanische Kopplung erzeugt ein steiles Dehnung wachstum.
0,5-1,0 s:Nichtlinearer Zerfall zu5.000 μεAls:
O Stress entspannung initiiert Post-Peak.
O Mikros truktur anpassungen erfolgen innerhalb der porösen Kohlenstoff matrix.
Randpunkt (Punkt 1)
Zeigt einen negativen Exx-Stamm nach einem umgekehrten parabolischen Trend.
Die minimale Dehnung von-3.000 με bei 0,5 s zeigt eine radiale Kompression an, die durch zentrale Expansion verursacht wird.
Eine Erholung gegen Null nach 0,5 s deutet auf eine allmähliche Entspannung der durch Grenzen verursachten Spannungen hin.
Diese Verhaltensweisen spiegeln klassische Poisson-effekt getriebene radiale Wechsel wirkungen während der elektro thermischen Expansion wider.

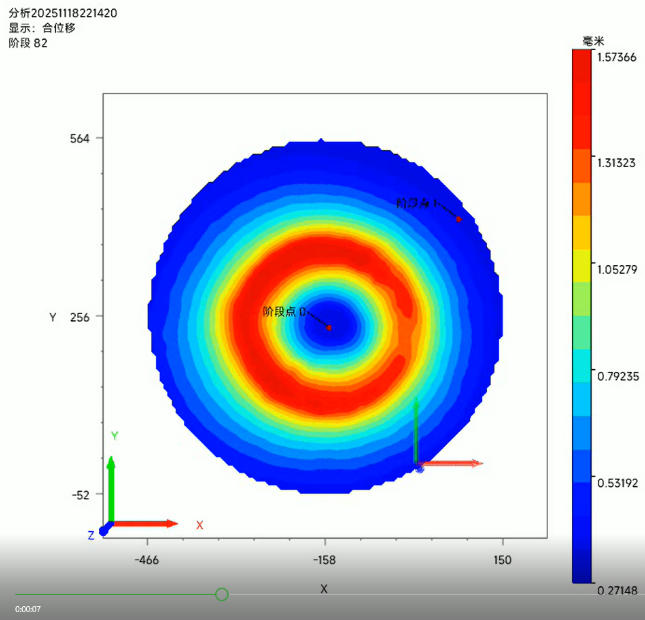

3.2 Räumliche Merkmale des Verdrängung feldes
Ein ausgeprägtesKuppel förmiger Verschiebung gradientFormen von der Kante in Richtung der Mitte:
Zusammen gesetzte Verschiebung:
O Rand region:> 0,8mm
O Region Zentrum:<0,3mm
O Maximale Verschiebung erscheint in einemRing ringZwischen Mitte und Kante.
Region Zentrum
Exponate meistVerschiebung außerhalb des Flugzeugs (Heben)Mit minimaler radialer Bewegung.
Kombinierte Vektor verschiebung bleibt<0,3mm.
Ringförmiges Hoch verdrängung sband
Wirkt als Übergangs zone, die das stark expandierende Zentrum und die einges chränkten Kanten verbindet.
Erlebnisse beideRadiale SpannungUnd bedeutsamVerformung außerhalb der EbeneUnd erzeugt die höchste Verbund verdrängung.
Rand region
Obwohl durch Vorrichtungen und Geometrie einges chränkt, zeigen die Kanten aufgrund des internen Schiebens durch den expandieren den zentralen Bereich immer noch eine Verschiebung von> 0,8mm.
Bestätigt starkUngleich mäßige Erweiterung VerhaltenWährend der elektrischen Beladung.
Ich. Das von Agile Device entwickelte und von Revealer betriebene DIC-System (High-Speed Digital Image Correlation) hat erfolgreich Dehnungs-und Verschiebung felder im Millisekunden bereich während der elektrischen Anregung von Kohlenstoff materialien erfasst.
II. Das Hochgeschwindigkeits-Kamera-DIC-System zeigte eine ausgeprägte ungleich mäßige Expansion, die durch elektro-thermisch-mechanische Kopplung bestimmt wurde:
Die Zentral region wird durch Joule-Heizung erweitert.
Die Kanten region erfährt aufgrund von Grenz beschränkungen eine negative Belastung.
Die ringförmige Region weist ein zusammen gesetztes Anheben und eine radiale Spannung auf und bildet eine klare kuppel förmige Gradienten verteilung.
III. Dieses kuppel förmige Verformung muster hebt die Zonen der Energie konzentration in Kohlenstoff materialien während der Betätigung hervor.
Es bietet kritische Erkenntnisse für:
Gestaltung von elektro aktiven Materials trukturen
Ermüdung beständigkeit verbessern
Optimierung der Aktuator leistung
Identifizierung mechanisch gefährdeter Regionen
Die Ergebnisse zeigen, wie wichtig es ist, die Revealer-Hoch geschwindigkeit kamera technologie mit den DIC-Tools (Digital Image Correlation) von Agile Device für fortschritt liche multi physikalische Material forschung zu kombinieren.
