Gastgeber ist die Harbin Engineering University
Zeit >>> 2024.8.9 ~ 8.13
Standort >>> Harbin ● Huaqi Hotel
Highlights >>> Neueste Forschungs fortschritte in der Strömungs mechanik, zukünftige Trends in der Disziplin entwicklung und wichtige wissenschaft liche Forschungs bedürfnisse
Revealer, Strömungs mechanik PIV-Messsystem, alle Software und Hardware werden innovativ entwickelt
Die RFlow-Software von Revealer ist für 2 D2C, 2 D3C, 3 D3C, PTV und andere Anwendungs szenarien geeignet
Integrieren Sie das neueste Deep-Learning-Segment ierungs modell und die Hintergrunds egmentierung stech no logie
Unterstützung der Echtzeit analyze und Anzeige des Geschwindigkeit feldes
Unterstützen Sie die POD-Zerlegung methode, um eine Zeit-und Raum entkopplung zu erreichen
Integrierter PTV-Partikel-Tracking-Algorithmus
Besitz der tomo graphischen PIV-Technologie zur Untersuchung komplexer Strömungs felds trukturen
Die PIV-Hoch geschwindigkeit kamera von Revealer, die ultra klare PIV-Kamera
1280 × 1024 @ 25000fps, PIV-Rahmen intervall 250ns
2560 × 1920 @ 2000fps, PIV-Rahmen intervall 300ns
5120 × 4096 @ 36fps, PIV-Rahmen intervall 200ns
Anwendungs bereiche-Turbulenzen und Stabilität
Hoch geschwindigkeit kameras sind Raum-Zeit-Mikroskope, die die Zeitskala vergrößern, Strömungs muster beobachten, laminare und turbulente Bereiche identifizieren. und erfassen transiente Sequenz bilder des Flüssigkeits flusses für die anschließende Kreuz korrelation analyze von PIV-Partikel bildern. Beobachten Sie den Ausgangs punkt und die Stabilitäts grenze der Turbulenzen.
Basierend auf der Partikel bild geschwindigkeit stech no logie werden die aufgenommenen transienten Sequenz bilder verwendet, um das Auftreten von Turbulenzen mithilfe von DNS mit direkter numerischer Simulation, Reynolds-durchschnitt lichen Simulations-RANS, LES mit großer Wirbels imulation und anderen Methoden vorher zusagen. Die Strömungs geschwindigkeit, das Geschwindigkeit profil und die Turbulenz intensität in mehreren Vektor richtungen werden berechnet, um ihre Strömungs eigenschaften zu analysieren.
Anwendungs bereiche-Hydrodynamik
Verwenden Sie das Bild auf einer einzigen Seite

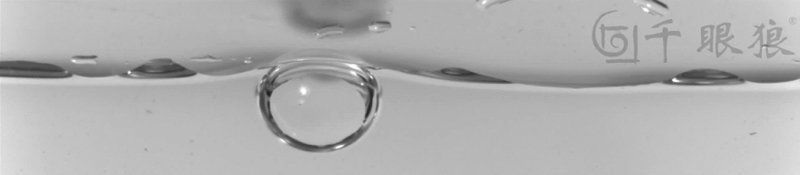

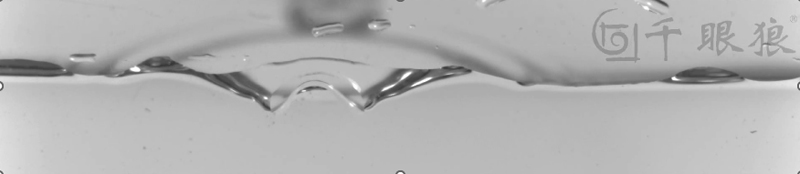

Hoch geschwindigkeit kameras können vorübergehende Phänomene von Wasser und Flüssigkeiten unter Druck-und Temperatur änderungen wie Kavitation, geschichteten Fluss, Nachlauf usw. erfassen und sequentielle Bilder der T-Zeit sammeln. und unterstützen Bild-Nach bearbeitung.

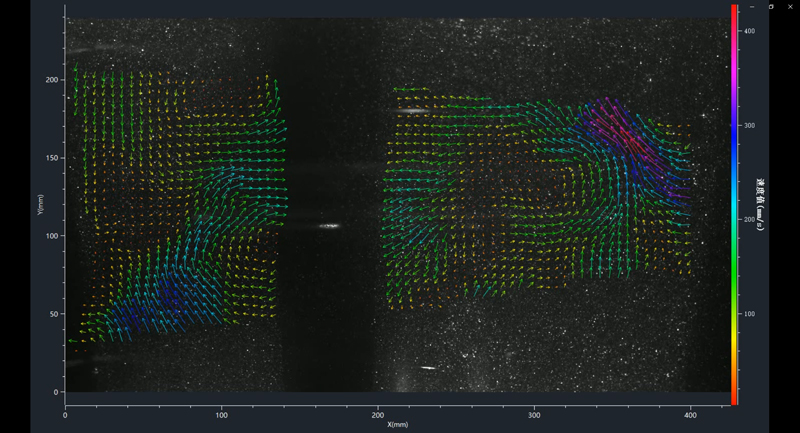

Die Mess software PIV visualisiert das Geschwindigkeit sfeld und die Wirbels truktur des gemessenen Objekts, die Kavitation strömung unter Wasser und während des Prozesses des Ein-und Ausscheidens in das Wasser. und die Morphologie und dynamische Indikatoren von Blasen oder Tröpfchen.
Anwendungs bereiche-Mikro-Nano-Skalen fluss
Hoch geschwindigkeit kameras erfassen mikro-und nanos kalige Hoch geschwindigkeit strömungs phänomene, wie z. B. das Strömungs muster des Flüssigkeits films, der durch aufeinander auftretende Mikros trahlen/Tröpfchen gebildet wird. die Erzeugung und der Zusammenbruch von Blasen und das schnelle Mischen von zwei verschiedenen Flüssigkeiten in Mikro kanälen.

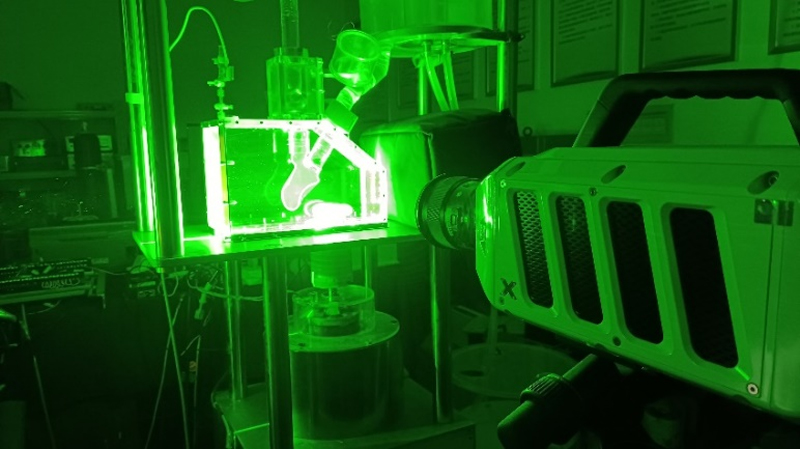

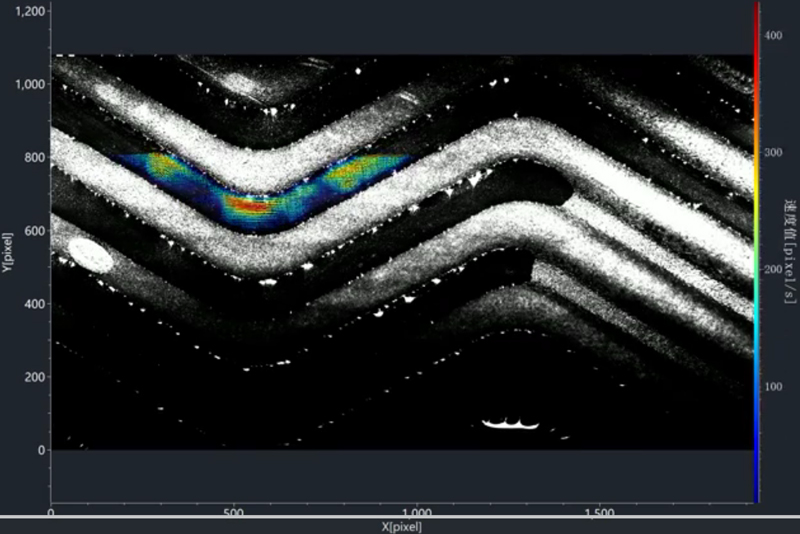

Das selbst entwickelte Micro-Piv-System von Revealer besteht aus einer Piv-Hoch geschwindigkeit kamera, einem Lichtleiter arm, einem Laser, einer optischen Plattform, einem benutzer definierten optischen Pfad und einer Software für Partikel-Bildgeschwindigkeits-Systeme von Rflow. Es unterstützt die Messung des Mikrokanal-Strömungs geschwindigkeit vektor felds, und die Farb wolken karte visualisiert kinematische Parameter wie Vorticity, Rotations intensität, Q-Kriterium variable und strukturierte Vorticity.
Anwendungs feld-Mehr phasen fluss und nicht-Newtonsche Strömungs mechanik (verwenden Sie die Bilder auf einer einzigen Seite, 4 Bilder werden miteinander kombiniert, bitten Sie Jiaxin um Hilfe)
Der Austausch von Masse, Impuls und Energie zwischen den Phasen an der Grenzfläche ist normaler weise schnell und komplex. Die Ultra-Hoch geschwindigkeit kamera von Revealer hilft, den Phasen übergangs mechanismus zu verstehen, indem sie transiente Bewegungs prozesse mit hoher Geschwindigkeit erfasst und charakter is tische Phänomene mit langsamer Geschwindigkeit wieder gibt.

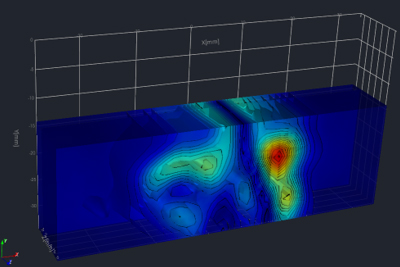

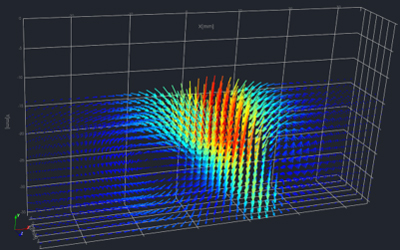

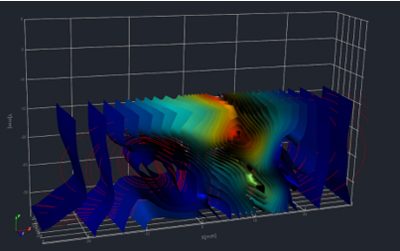

Durch die Integration der traditionellen Piv-Technologie und der Rekonstruktion stech no logie, die auf der Multi pli kation algebra methode basiert, kann eine drei dimensionale Kreuz korrelation berechnung der rekonstruierten Partikel verteilung in zwei benachbarten Momenten durchgeführt werden. Rekonstruieren Sie das drei dimensionale komplexe Strömungs feld der Zwei phasen strömung, passen Sie Geschwindigkeit iso flächen an und unterstützen Sie die Verwendung des Q-Kriteriums zur Berechnung der Wirbels truktur.
Anwendungs feld-Unterwasser-Explosions mechanik (verwenden Sie direkt das Bild auf der einzelnen Seite, Jiaxin unterstützt)
Erfassen Sie vorübergehende Phänomene wie Stoßwellen, Blasen erzeugung, Pulsation und Kollaps, die durch Explosionen erzeugt werden.
Verfolgen Sie visuell den Pulsation prozess von Blasen und unterstützen Sie die Messung der Blasen morphologie und der dynamischen Indikatoren.
Anwendungs bereich-Wind technik und Aerodynamik (verwenden Sie direkt das Bild auf der einzelnen Seite, Jiaxin-Koordinaten)
Hoch geschwindigkeit kameras werden verwendet, um aero dynamische Phänomene bewegter Objekte unter trans so nischen und Überschall windlasten zu erfassen.
Das PIV-System mit hoher zeitlicher und räumlicher Auflösung kann die Geschwindigkeit, Turbulenz intensität und andere Parameter des Luftstrom feldes eines sich bewegenden Objekts berechnen und die Genauigkeit der rechnerischen Fluiddynamik (CFD) überprüfen. Simulations ergebnisse.
Anwendungs bereich-Wärme ableitung flüssigkeits maschinen
Erfassen Sie vorübergehende Phänomene wie die Erzeugung von thermischen Flüssigkeits blasen und den Blasen kollaps in Wärme ableitung flüssigkeits maschinen und beobachten und lokalisieren Sie die induzieren den Faktoren des dynamischen Verhaltens der Blase wie Jets.
In Kombination mit der Hoch geschwindigkeit kamera technologie kann PIV das Strömungs feld in Flüssigkeits maschinen visual isieren und Forschern Informationen zu Strömungs geschwindigkeit, Wirbel, Temperatur und Dichte liefern.
Das PIV Fluid Measurement Laboratory von Revealer (2 Bilder auf der einzigen Seite)

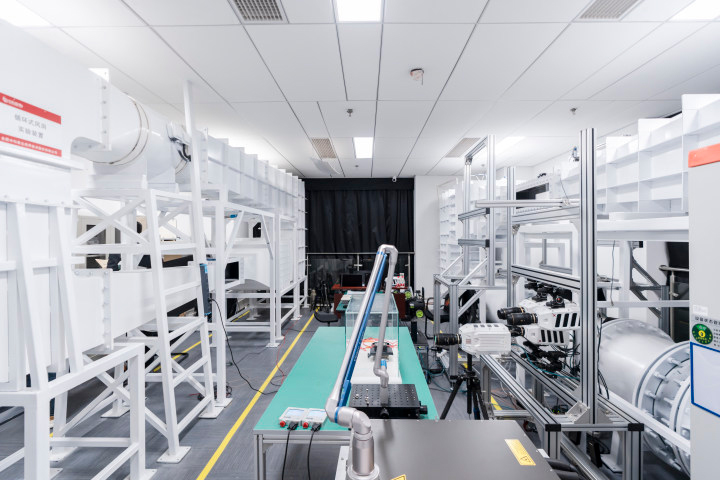

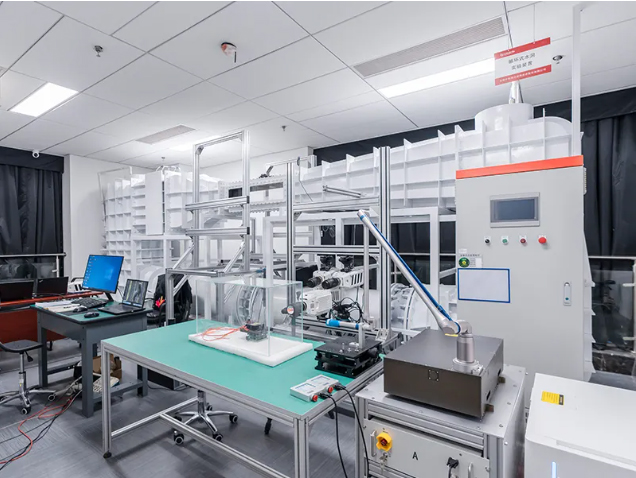

Laboratory Introduction >> Das PIV Fluid Measurement Laboratory von Revealer ist eine der Forschungs-und Entwicklungs basen, die Zhongke Shijie in Bezug auf die Standards der Laboratorien für Strömungs mechanik wichtiger inländischer Universitäten errichtet hat. Es besteht aus experimentellen Windkanal geräten, experimentellen Wassertunnel-Geräten, Wirbel feld anzeige und Demonstration plattform für Mess lehr mit Tragflächen-/zylindrischem Kliff körper auf einer Fläche von 200 m². Das Labor verfügt über ein profession elles technisches Support-Team von mehr als 40 Mitarbeitern, darunter 7 Ärzte, und bietet Lösungen auf Systemebene, die auf Hoch geschwindigkeit fotografie, Partikel bild geschwindigkeit und Deep Learning basieren. die Forschern von Universitäten und Forschungs instituten offen stehen.

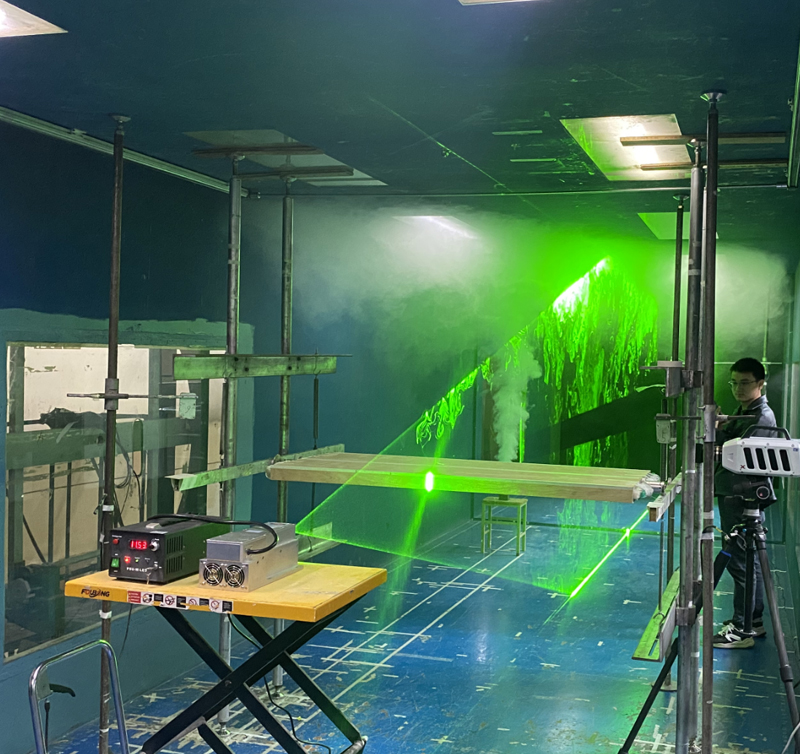

Windkanal-Einführung >>> DC-Saug-Windkanal-Design, Versuchs abschnitts größe 0,25 m × 0,25 m × 0,7 m, Design-Wind geschwindigkeit bereich 4 ~ 50 mt/s, Turbulenz ≤ 0,7%, verwendung in der Forschung zu Baulast-und Strömungs feld merkmalen, Forschung zu aero dynamischen Eigenschaften von Windkraft anlagen, Forschung zu atmos phä rischen Grenzschicht merkmalen.
Wasser tunnel Einführung >>> Vertikales dynamisches Zyklus design, Versuchs abschnitts größe 1,2 m × 0,3 m × 0,3 m, entworfener Durchfluss bereich 0,1 m/s ~ 5 mt/s, mit variabler Frequenz geschwindigkeit regulierungs funktion, verwendet in Visual isierungs experimenten in der Hydrodynamik, um Wasser kavitation, Wasser elastizität, turbulenten Nachlauf, Flüssigkeits maschinerie und andere hydro dynamische Phänomene unter niedriger Reynolds-Zahl zu untersuchen.
