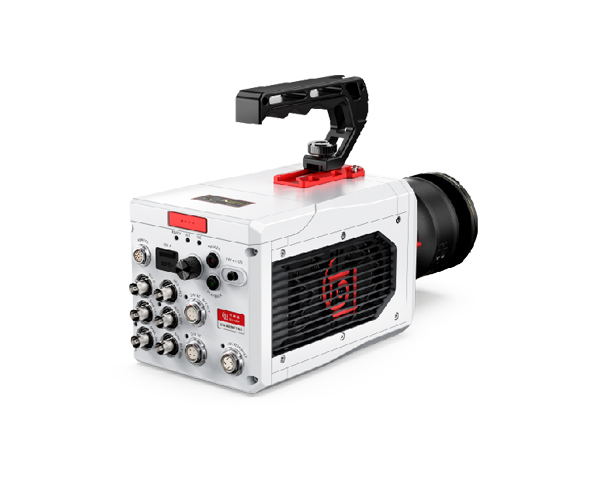

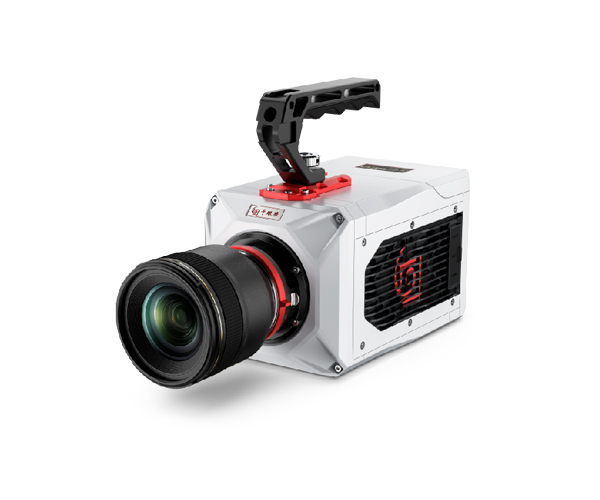

Der Revealer 20.000fps Hoch empfindlichkeit UltraHoch geschwindigkeit kameraNEO 20M/C wurde für extreme Hochgeschwindigkeits-Bildgebung anwendungen entwickelt. Sein rückleuchten der BSI-Sensor verbessert die Effizienz der Photonen erfassung und ermöglicht eine sofortige Bildaufnahme mit ultrakurzen Belichtung zeiten. Es ist ideal für die Forschung in Bereichen wie Extrem mechanik, Schlag analyze, Hochfrequenz vibrations analyze, Hyperschall aerodynamik und mehr.
20 μm große Pixel & 85% QE BSI Sensor:Verfügt über einen hochmodernen, rückseitig beleuchteten Sensor (BSI), der eine Hoch geschwindigkeit abbildung bei schlechten Licht verhältnissen (~ 10 Lux) ermöglicht. ohne die Notwendigkeit einer komplexen ergänzenden Beleuchtung. Ideal für Verbrennungs diagnostik, Bio lumineszenz bildgebung, Hochgeschwindigkeits-Erfassung unter Wasser und lichte mpfindliche Material tests.
20.000 fps @ 1280 × 1024 volle Auflösung:Bis zu 800.000 fps mit ROI-Anzeige (Region-of-Interest). Ermöglicht die zeitliche Auflösung der Mikros kunden ebene für Studien zur Riss ausbreitung, Lichtbogen entladung, Verfolgung von Explosions rückständen und Stoßwellen dynamik.
160 GB Hochgeschwindigkeits-RAM + 2/8/15 TB Hyper Stor Flash-Speicher:Ermöglicht das gleichzeitige Aufzeichnen und Entladen von Daten und ermöglicht den sofortigen Zugriff nach dem Experiment ohne Download verzögerungen. 64 isolierte Partitionen gewährleisten einen sicheren, segmentierten Speicher für experimentelle Workflows mit mehreren Ausläufen.
200-1100 nm Spektrale Antwort: Deckt UV-(QE ≤ 60%), sichtbare (QE ≤ 85%) und NIR-Regionen (QE ≤ 40%) ab. Geeignet für OH *-Radikal bildgebung, NO-Fluoreszenz, laser induzierte Durchbruchs pektros kopie (LIBS) und andere UV-NIR emissions studien.

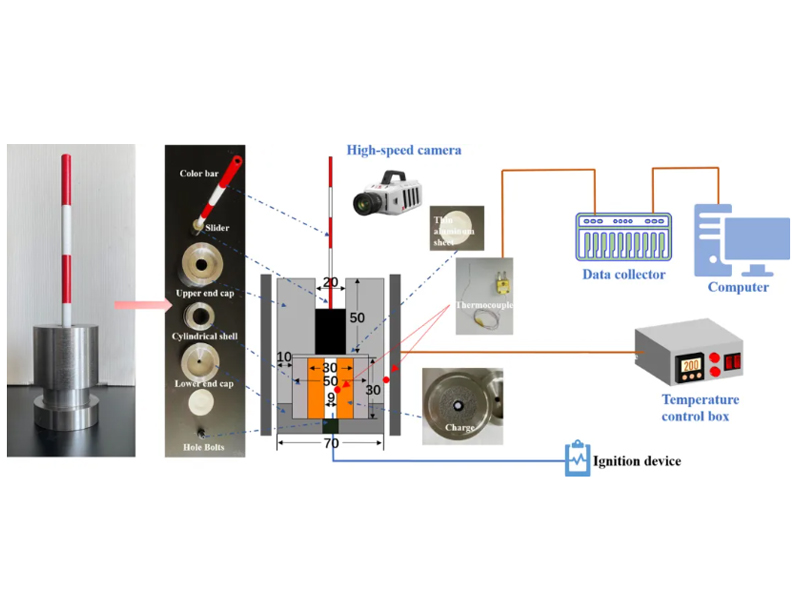

Der Revealer NEO 20M/C zeichnet sich in extremen Umgebungen aus, in denen herkömmliche Hoch geschwindigkeit kameras aufgrund von Licht mangel oder der Unfähigkeit, externe Beleuchtung hinzuzufügen, ausfallen. Seine $85 \ % $ Quanten effizienz und $20 \ text{ μm}$ Pixel eröffnen neue Möglichkeiten in: Verbrennungs-und Flammen diagnose: Ideal zur Erfassung der Mikros kunden dynamik von Zündung, Flammen ausbreitung, und $ OH ^{*}$ radikale Bildgebung, ohne sich zu stark auf Hoch leistungs laser zu verlassen. Hyperschall-Windkanal tests: Entwickelt für die Luft-und Raumfahrt forschung, Es erfasst die Schockwellen bildung und die Wechsel wirkungen zwischen Flüssigkeit und Struktur im Hochgeschwindigkeits-Luftstrom, in dem die Belichtung zeiten ultra kurz sein müssen ($< 1 \ text{ μs}$). Unterwasser-Hoch geschwindigkeit erfassung: In aquatischen Umgebungen, in denen das Licht schnell abschwächt, sorgt die hohe Empfindlichkeit des NEO 20M/C für eine klare Abbildung der Blasen dynamik und der hydro dynamischen Kavitation. Bio lumineszenz & lichte mpfindliche Forschung: Perfekt geeignet zur Aufzeichnung schwacher Lichte missionen in biologischen Proben oder lichte mpfind lichen chemischen Reaktionen, die durch starke zusätzliche Beleuchtung verändert würden.
| SKU | NEO 25M/C | NEO 20M/C | NEO 16M/C |
| Sensor | BSI CMOS | BSI CMOS | BSI CMOS |
| Auflösung | 1280 × 1024 | 1280 × 1024 | 1280 × 1024 |
| Rahmen | 25 000 fps | 20 000 fps | 16 000 fps |
| Verschluss | Globaler Verschluss | Globaler Verschluss | Globaler Verschluss |
| Min. Belichtung szeit | 150 ns | 150 ns | 150 ns |
| Pixel Größe | 20 μm x 20 μm | 20 μm x 20 μm | 20 μm x 20 μm |
| PIV | 250 ns | 250 ns | 250 ns |
| ADC | 10 Bit | 10 Bit | 10 Bit |
| AE | Verfügbar | Verfügbar | Verfügbar |
| EDR | Verfügbar | Verfügbar | Verfügbar |

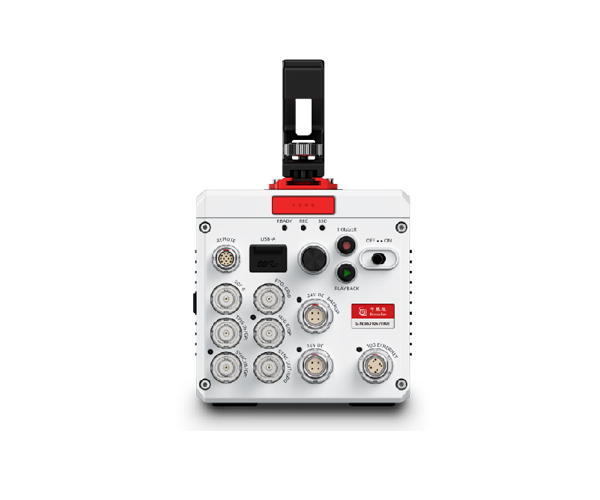

| Daten schnitts telle | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet |
| Video-Schnitts telle | SDI / HDMI | SDI / HDMI | SDI / HDMI |
| Sync-Eingangs schnitts telle | 3.3 / 5V TTL | 3.3 / 5V TTL | 3.3 / 5V TTL |
| Sync-Ausgabe schnitts telle | 5V TTL | 5V TTL | 5V TTL |
| Timing | DC IRIG_B auf | DC IRIG_B auf | DC IRIG_B auf |
| Steuerungs schnitts telle | Reservierte RS422 | Reservierte RS422 | Reservierte RS422 |
| Trigger eingabe | Impuls auslöser signal | Impuls auslöser signal | Impuls auslöser signal |
| Objektiv halterung | EF, F, C | EF, F, C | EF, F, C |
| Interner RAM | 160 / 320GB | 160 / 320GB | 160 / 320GB |
| Größe W× H× D | 125 × 125 × 210mm | 125 × 125 × 210mm | 125 × 125 × 210mm |
| Gewicht | 4500g | 4500g | 4500g |
| Betriebs temperatur | -10 ~ 50 °C | -10 ~ 50 °C | -10 ~ 50 °C |
| Strom verbrauch | 200 W | 200 W | 200 W |
| Betriebs temperatur optional | Verfügbar | Verfügbar | Verfügbar |
| Betriebs feuchtigkeit | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% |
| Schutzniveau | IP64 | IP64 | IP64 |
| Schock | 30Grms @ 11mSec 3 Achsen 6way 60 Impulse | 30Grms @ 11mSec 3 Achsen 6way 60 Impulse | 30Grms @ 11mSec 3 Achsen 6way 60 Impulse |
| Vibration | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen |
| EMC | Verfügbar | Verfügbar | Verfügbar |
Die Spezifikationen werden aktualisiert. Für Details kontaktieren Sie uns bitte.
Ein BSI-Sensor (Back-Illuminated) bewegt die internen Schaltkreise hinter den Foto detektoren und maximiert so die Photonen einfang. Für den NEO 20M/C führt dies zu einer 85% igen Quanten effizienz (QE) und 20 μm großen Pixeln, was ein klares Video mit 20.000 fps in Umgebungen mit schlechten Licht verhältnissen (ca. 10 Lux) ermöglicht. ohne die Notwendigkeit einer intensiven Außen beleuchtung.
Ja. Der Revealer NEO 20M/C bietet eine breite spektrale Antwort von 200 nm bis 1.100 nm. Es behält eine hohe QE von ungefähr 60% im UV-Bereich bei und ist damit eine ideale Wahl für die Verbrennungs diagnostik, die Flammen analyze und die OH *-Radikal bildgebung.
Während die Kamera 20.000 fps mit einer Auflösung von 1280 USD mal 1024 USD erfasst, kann sie durch Anpassung der Region of Interest (ROI) Geschwindigkeiten von bis zu 800.000 fps erreichen. Dies bietet eine zeitliche Auflösung auf Mikros kunden ebene, die für die Stoßwellen dynamik, Ballistik und die Verfolgung von Explosions abfällen erforderlich ist.
