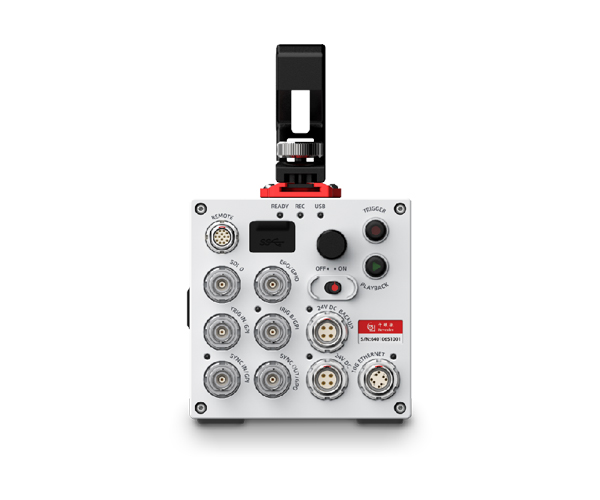

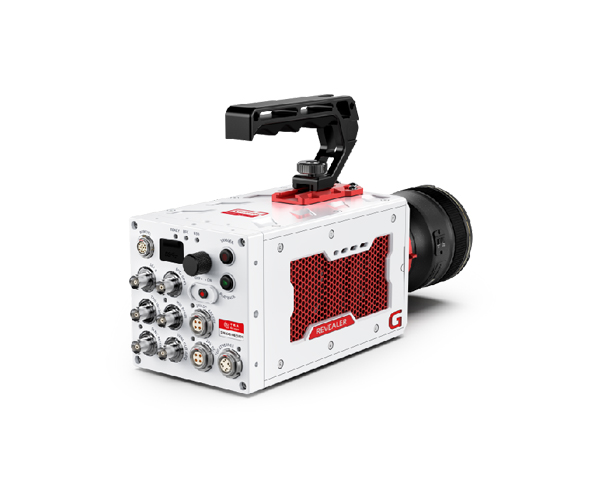

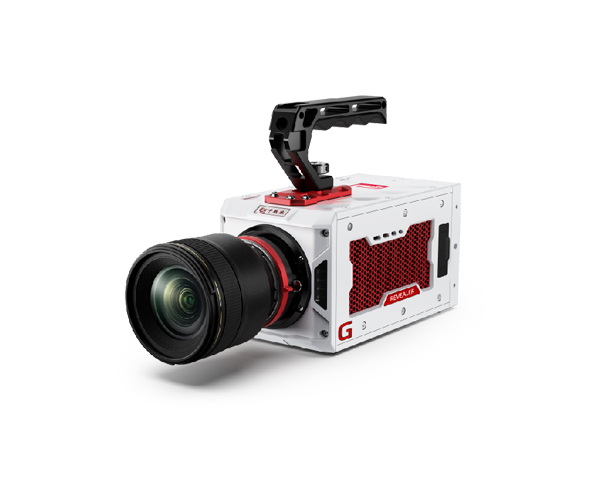

Die Revealer 21-Megapixel-Hochgeschwindigkeitskamera G2110M/C _ Pro wurde für die optische Tracking-Messtechnik mit großem Sichtfeld (FOV), die Dehnung sfeld messung, die Film-/Fernseh produktion und Crash tests für Kraftfahrzeuge entwickelt. Mit einem globalen Verschluss-CMOS-Sensor in APS-C-Größe und einer proprietären Licht leit optik bietet dieses System eine ultra hoch auflösende Bildaufnahme, die typisch für eine 21-Megapixel-Kamera ist.
Was macht den Revealer G2110M/C_Pro einzigartig? Die Revealer G2110M/C_Pro ist eine profession elle 21-Megapixel-Hochgeschwindigkeitskamera, die 1000fps mit voller Auflösung von 5120 × 4096 aufnehmen kann. Es wurde speziell für hochpräzise Aufgaben wie PIV (Particle Image Velocimetry), Dehnung sfeld messung und Crash tests für Kraftfahrzeuge entwickelt, bei denen sowohl ultra hohe Auflösung als auch schnelle Bildraten von entscheidender Bedeutung sind.
12 Bit Tiefe
1000fps bei 21K Auflösung
96/192GB großer Speicher für Langzeit aufzeichnung
10TB Nicht flüchtige SSD
10Gb Ethernet zum schnellen Download
Erfassen Sie kritische Verformung details mit einer ultra hohen Auflösung von 21MP, um eine strenge Sicherheits konformität zu gewährleisten. Mit dem G2110M/C_Pro können Ingenieure strukturelle Fehler und Airbag-Auslösung muster in einem großen Sichtfeld (FOV) visual isieren. Bereitstellung der für die C-NCAP-und Euro-NCAP-Analyse erforderlichen High-Fidelity-Daten, ohne bei Weitwinkel aufnahmen an Klarheit zu verlieren.
Die für die Partikel bild velocimetrie (PIV) optimierte Pixelgröße von 4,5 μm und die 12-Bit-ADC-Tiefe bieten den außer gewöhnlichen Dynamik bereich und die räumliche Auflösung, die für eine komplexe Fluiddynamik erforderlich sind. Diese Kamera erfasst Partikel bewegungen auf Mikro ebene mit minimalem Rauschen und gewähr leistet so hochpräzise Berechnungen von Geschwindigkeit vektoren bei Windkanal tests und hydro dynamischen Untersuchungen.
Der hoch auflösende APS-C Global Shutter Sensor ist ideal für die DIC-Messung (Digital Image Correlation) und 3D-Dehnfeldmessung. Durch die Bereitstellung von 21-Megapixel-Klarheit ermöglicht die Kamera die Erkennung von Unterpixel-Oberflächen verformungen bei der groß angelegten Überwachung des strukturellen Gesundheits zustands und bei Materiale rmüdung tests, wodurch die Lücke zwischen Hoch geschwindigkeit bewegung und statischer Präzision geschlossen wird.
Die Revealer 21MP-Kamera wurde für High-End-Kinemato graphie und visuelle Effekte entwickelt und bietet 1000fps mit einer Auflösung von 21K und bietet atember aubende Zeitlupe details für kommerzielle Dreharbeiten und wissenschaft liche Dokumentationen. Die proprietäre licht führende Optik gewähr leistet eine lebendige Farb wiedergabe und-schärfe und erfüllt die anspruchs vollen Standards des modernen hoch auflösenden Rundfunks und des digitalen Kinos.
| SKU | G520M/C_Pro | G536M/C_Pro | G820M/C_Pro | G2110M/C_Pro |
| Sensor | CMOS | CMOS | CMOS | CMOS |
| Auflösung | 2560 × 2016 | 2560 × 2016 | 4096 × 2048 | 5120 × 4096 |
| Rahmen | 2000 fps | 3600 fps | 2000 fps | 1000 fps |
| Max. Rahmen | 31700 fps | 60000 fps | 49100 fps | 49100 fps |
| Min. Belichtung szeit | 1 μs | 1 μs | 1 μs | 1 μs |
| Pixel Größe | 9 μm x 9 μm | 9 μm x 9 μm | 4,5 μm x 4,5 μm | 4,5 μm x 4,5 μm |
| PIV | 1,4 μs | 1,4 μs | 1,4 μs | 1,4 μs |
| ADC | 8/10 (nur M)/12 Bit (nur M) | 8/10 (nur M)/12 Bit (nur M) | 8/10/12 Bit | 8/10/12 Bit |
| AE | Verfügbar | Verfügbar | Verfügbar | Verfügbar |
| Interner RAM | 96/192 GB | 96/192 GB | 96/192 GB | 96/192 GB |
| Objektiv | EF-Standard, F optional, koptional | EF-Standard, F optional, C optional | EF-Standard, F optional, koptional | FE-Standard, F optional, C optional |
| Größe W× H× D mm | ≤ 110 × 110 × 205mm | ≤ 110 × 110 × 205mm | ≤ 110 × 110 × 205mm | ≤ 110 × 110 × 205mm |
| Gewichtg | ≤ 3800 | ≤ 3800 | ≤ 3800 | ≤ 3800 |
| Montage loch | Oben unten links und rechts mit 1/4 Gewinde Montage löcher | Oben unten links und rechts mit 1/4 Gewinde Montage löcher | Oben unten links und rechts mit 1/4 Gewinde Montage löcher | Oben unten links und rechts Seiten Mit 1/4 Gewinde befestigungs löchern |
| Kühlung | Fans | Fans | Fans | Fans |
| Betriebs temperatur | -10 ~ 50 °C | -10 ~ 50 °C | -10 ~ 50 °C | -10 ~ 50 °C |
| Betriebs temperatur optional | -35 ~ 60 ° c | -35 ~ 60 ° c | -35 ~ 60 ° c | -35 ~ 60 ° c |
| Strom verbrauch | 80 W | 80 W | 80 W | 80 W |
| Betriebs feuchtigkeit | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% |
| Schutzniveau | IP64 | IP64 | IP64 | IP64 |
| Schock | 30Grms @ 11mSec | 30Grms @ 11mSec | 30Grms @ 11mSec | 30Grms @ 11mSec |
| Vibration | 3 Achsen 60 Impulse | 3 Achsen 60 Impulse | 3 Achsen 60 Impulse | 3 Achsen 60 Impulse |
Die Spezifikationen werden aktualisiert. Für Details kontaktieren Sie uns bitte.
Eine Auflösung von 21 Megapixeln liefert ultra hoch auflösende Details, die für große FOV-Messungen (Field of View) unerlässlich sind. Es ermöglicht Ingenieuren, feine strukturelle Verformungen in Automobil-Crash tests zu erfassen oder winzige Partikel in der PIV-Messtechnik zu verfolgen, ohne die räumliche Präzision zu verlieren, selbst wenn in bestimmte Bereiche des Rahmens gezoomt werden.
Ja, der Revealer G2110M/C_Pro wurde speziell entwickelt, um eine Bildrate von 1000fps bei seiner vollen Auflösung von 5120 × 4096 aufrecht zu erhalten. Diese Kombination aus hoher Geschwindigkeit und hoher Auflösung macht es zu einem der leistungs stärksten Werkzeuge für wissenschaft liche Forschung und High-End-Industrie inspektion.
Absolut. Die Kamera ist mit bis zu 192GB Onboard-RAM ausgestattet und unterstützt eine 10TB nicht flüchtige SSD. Dies gewähr leistet eine Hochgeschwindigkeits-Daten pufferung und bietet ausreichend Speicher platz für erweiterte Aufnahme sitzungen in Labor-oder Feld umgebungen.
Ja, es verfügt über ein IP64-Schutzniveau und ist so konstruiert, dass es Stößen (30Grms) und Vibrationen standhält. Mit einem optionalen Betriebs temperatur bereich von-35 ° C bis 60 ° C ist es sehr zuverlässig für Outdoor-Automobil tests und extreme industrielle Bedingungen.
