Eine 5000-fps-Kamera wird häufig in der Automobil-Crash-Prüfung, in der Produktions linien diagnostik, in der Sport wissenschaft und in der Mikro fluidik forschung eingesetzt, bei der Ereignisse für Standard-1000-fps-Kameras zu schnell stattfinden.

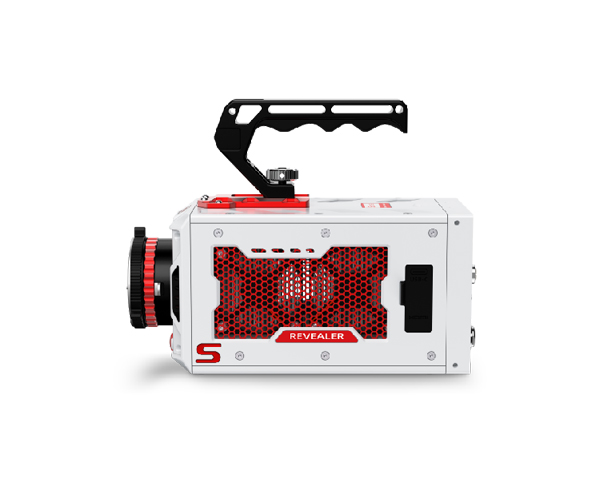

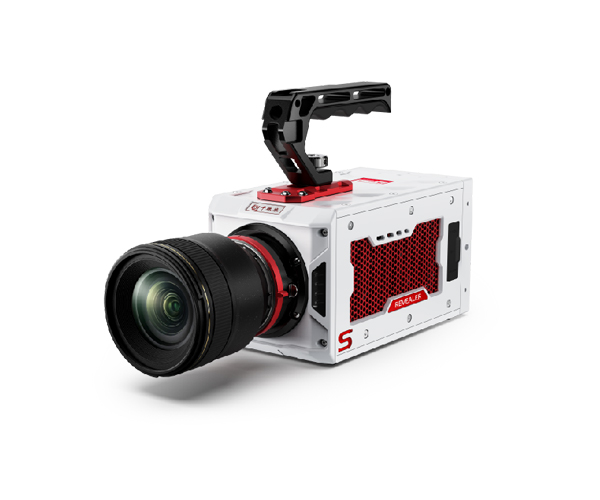

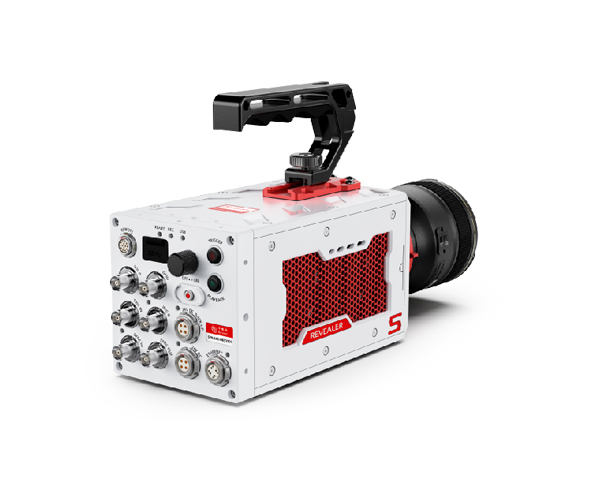

Der Revealer S1305M/C ist eine profession elle Qualität von 5.000 fpsHoch geschwindigkeit kameraDas liefert kompromiss lose volle 1280 × 1024 Auflösung bei seiner maximalen Bildrate. Dieses System wurde für wissenschaft liche Elite forschung, Luft-und Raumfahrt technik und komplexe industrielle Ballistik entwickelt und integriert einen CMOS-Sensor mit hoher Bandbreite und fortschritt lichen Echtzeit speichers ystemen, um die Erfassung von Daten ohne Frame zu gewährleisten.
Als direkter Hersteller bietet Revealer werkseitig direkte Hoch geschwindigkeit kamera preise von 5.000 fps und maßge schneiderte Konfigurationen, um bestimmte Anforderungen an Labor-oder Produktions linien zu erfüllen.
10 Bit Tiefe
5.000fps Vollbild erfassung Bildrate
96/192GB großer Speicher für Langzeit aufzeichnung
10TB Nicht flüchtige SSD
10Gb Ethernet zum schnellen Download
Der Revealer S1305M/C zeichnet sich im Markt für 5000 fps-Kameras durch eine perfekte Balance zwischen Geschwindigkeit und Bildqualität aus. Während viele Kameras die Auflösung reduzieren, um höhere Bildraten zu erreichen, behält der S1305 eine volle Auflösung von 1280x1024 bei 5.000 fps bei. Dies macht es zu einem idealen Diagnose werkzeug für die industrielle Fehler behebung, Hochgeschwindigkeits-Aufprall tests und die Visual isierung des Flüssigkeits flusses. Als profession elle 5000 Bilder pro Sekunde Kamera ermöglicht es Forschern und Ingenieuren, ultras chnelle Ereignisse mit außer gewöhnlicher Klarheit zu analysieren.
Bei einer vollständigen Auflösung von 1280 × 1024 wandelt die Revealer S1305-Aufzeichnung mit 5.000 Bildern pro Sekunde (fps) sofortige Ereignisse in detaillierte, messbare Daten um. Diese Bildrate ist der "Sweet Spot" für mehrere kritische wissenschaft liche und industrielle Anwendungen:
Hoch geschwindigkeit flüssigkeits dynamik (PIV):Perfekt für Partikel bild Velocimetrie (PIV) und Spray-Analyse. Mit 5.000 fps können Sie einzelne Tröpfchen bei der Kraftstoffe in spritz ung verfolgen oder turbulente Strömungs muster in Windkanal tests ohne Bewegungsunschärfe analysieren.
Materials tärke & Bruch mechanik:Visual isieren Sie die Ausbreitung von Mikro rissen und die Material verformung während der Zugversuche. Es erfasst den genauen Moment des Struktur versagens in Polymeren, Verbund werkstoffen und Metallen und liefert wichtige Daten für F & E-Ingenieure.
Automobil-und Luft-und Raumfahrt tests:Unverzicht bar für die Analyse des Airbag-Auslösens und für die Prüfung kleiner Auswirkungen. Der globale Verschluss des S1305 stellt sicher, dass sich schnell bewegende Komponenten ohne geometrische Verzerrung erfasst werden.
Industrielle Fehlersuche:Diagnostizieren Sie Fehlfunktionen in Hoch geschwindigkeit verpackungs linien oder rotierenden Maschinen. Durch Verlang samung der Aktion können Wartungs teams die Hauptursache für inter mit tierende Fehler identifizieren, die in Millisekunden auftreten.
Ballistik & Verteidigung forschung:Erfassen Sie die Anfangs stadien ballistischer Stöße oder klein kalibriger Mündung blitze. Die hohe Empfindlichkeit unseres CMOS-Sensors sorgt für klare Bilder auch bei heraus fordernden Licht verhältnissen.
| SKU | S1315M/C | S1310M/C | S1307M/C | S1305M/C |
| Sensor | CMOS | CMOS | CMOS | CMOS |
| Auflösung | 1280 × 1024 | 1280 × 1024 | 1280 × 1024 | 1280 × 1024 |
| Rahmen | 15 000 fps | 10 000 fps | 7 000fps | 5 000fps |
| Verschluss | Globaler Verschluss | Globaler Verschluss | Globaler Verschluss | Globaler Verschluss |
| Min. Belichtung szeit | 100 ns | 100 ns | 100 ns | 100 ns |
| Pixel Größe | 14,6 μm x 14,6 μm | 14,6 μm x 14,6 μm | 14,6 μm x 14,6 μm | 14,6 μm x 14,6 μm |
| PIV | 300 ns | 300 ns | 300 ns | 300 ns |
| ADC | 10 Bit | 10 Bit | 10 Bit | 10 Bit |
| AE | Verfügbar | Verfügbar | Verfügbar | Verfügbar |
| EDR | Verfügbar | Verfügbar | Verfügbar | Verfügbar |
| Daten schnitts telle | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet | 10 Gb/Gb Ethernet |
| Video-Schnitts telle | SDI | SDI | SDI | SDI |
| Sync-Eingangs schnitts telle | 3.3/5V TTL | 3.3/5V TTL | 3.3/5V TTL | 3.3/5V TTL |
| Sync-Ausgabe schnitts telle | 5V TTL | 5V TTL | 5V TTL | 5V TTL |
| Timing | DC IRIG_B auf | DC IRIG_B auf | DC IRIG_B auf | DC IRIG_B auf |
| Steuerungs schnitts telle | Reserve RS422 | Reserve RS422 | Reserve RS422 | Reserve RS422 |
| Trigger eingabe | Impuls auslöser signal | Impuls auslöser signal | Impuls auslöser signal | Impuls auslöser signal |
| Objektiv halterung | EF, F ,C | EF, F, C | EF, F, C | EF, F, C |
| Interner RAM | 96/192 GB | 96/192 GB | 96/192 GB | 96/192 GB |
| Größe W× H× D mm | ≤ 110 × 110 × 205 | ≤ 110 × 110 × 205 | ≤ 110 × 110 × 205 | ≤ 110 × 110 × 205 |
| Gewicht g | ≤ 3800 | ≤ 3800 | ≤ 3800 | ≤ 3800 |
| Betriebs temperatur | -10 ~ 50 °C | -10 ~ 50 °C | -10 ~ 50 °C | -10 ~ 50 °C |
| Betriebs temperatur optional | -35 ~ 60 ° c | -35 ~ 60 ° c | -35 ~ 60 ° c | -35 ~ 60 ° c |
| Strom verbrauch | 80 W | 80 W | 80 W | 80 W |
| Betriebs feuchtigkeit | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% | 0 ~ 95% |
| Schutzniveau | IP64 | IP64 | IP64 | IP64 |
| Schock | 30Grms @ 11mSec, 3 Achsen 60 Impulse | 30Grms @ 11mSec, 3 Achsen 60 Impulse | 30Grms @ 11mSec, 3 Achsen 60 Impulse | 30Grms @ 11mSec, 3 Achsen 60 Impulse |
| Vibration | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen | Resistent gegen Transport vibrationen |
| EMC | Verfügbar | Verfügbar | Verfügbar | Verfügbar |
Die Spezifikationen werden aktualisiert. Für Details kontaktieren Sie uns bitte.
Im Gegensatz zu Hoch geschwindigkeit kameras auf Einstiegs niveau, die die Auflösung auf 640 × 480 senken, um höhere Geschwindigkeiten zu erreichen, hat der Revealer S1305 eine klare Auflösung von 1280 × 1024 bei vollen 5.000 fps. um sicher zustellen, dass keine kritischen Daten verloren gehen.
Eine 5000-fps-Kamera wird häufig in der Automobil-Crash-Prüfung, in der Produktions linien diagnostik, in der Sport wissenschaft und in der Mikro fluidik forschung eingesetzt, bei der Ereignisse für Standard-1000-fps-Kameras zu schnell stattfinden.
Der S1305M/C erfasst bei einer vollen Auflösung von 1280x1024 Pixel bei 5.000 fps. Dies gewähr leistet hoch auflösende Details auch bei Hoch geschwindigkeit ereignissen.
Ja. Mit bis zu 192GB internem RAM und einer 10-TB-SSD kann bis zu 6 Minuten detailliertes Hoch geschwindigkeit material aufgenommen werden, sodass es für die Erfassung unvorhersehbarer industrieller Störungen geeignet ist.

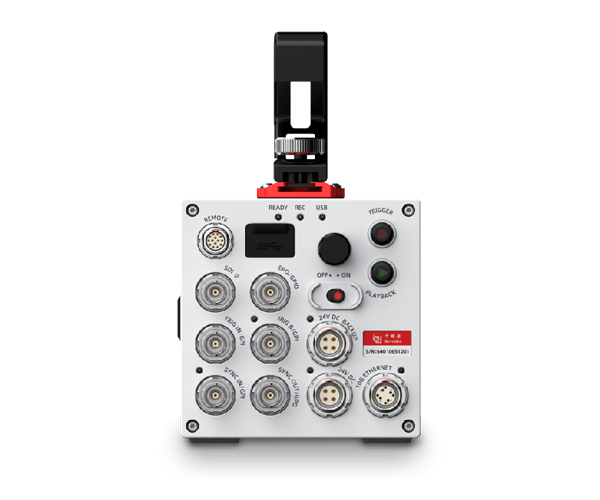

Absolut. Es verfügt über eine Standard-GigE/10Gb-Ethernet-Schnitts telle und unterstützt das TTL-Auslösen, wodurch die Synchron isierung mit Lasern oder anderen Diagnose geräten erleichtert wird.
Die Kosten für eine Hoch geschwindigkeit kamera mit 5.000 fps variieren je nach Speicher (96GB/192GB) und Sensor typ. Revealer bietet fabrik direkte Preise für die S1305-Serie, um den besten ROI für Forschungs labors zu gewährleisten.
